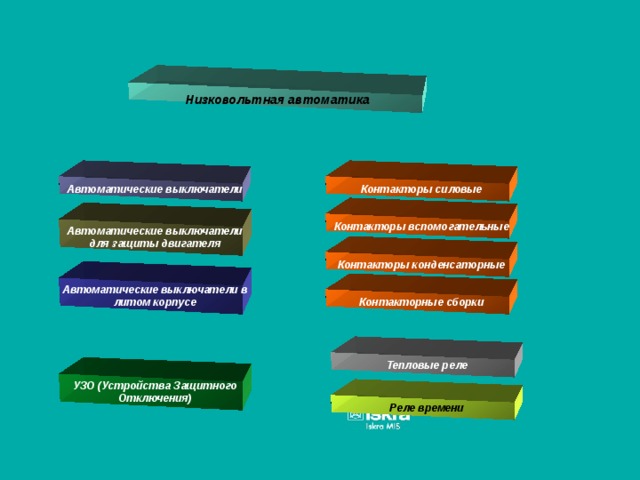

Низковольтная автоматика

Низковольтная автоматика

Автоматические выключатели

Контакторы силовые

Тепловые реле

УЗО (Устройства Защитного Отключения)

Автоматические выключатели для защиты двигателя

Автоматические выключатели в литом корпусе

Контакторы вспомогательные

Контакторы конденсаторные

Реле времени

Контакторные сборки

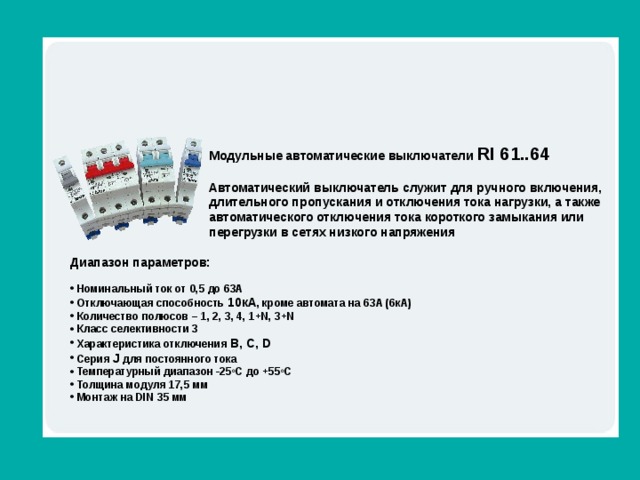

Обзор линейки

Модульные автоматические выключатели RI 61..64

Автоматический выключатель служит для ручного включения, длительного пропускания и отключения тока нагрузки, а также автоматического отключения тока короткого замыкания или перегрузки в сетях низкого напряжения

Диапазон параметров:

• Номинальный ток от 0,5 до 63А
• Отключающая способность 10кА , кроме автомата на 63А (6кА)
• Количество полюсов – 1, 2, 3, 4 , 1+ N , 3+N
• Класс селективности 3
• Характеристика отключения B, C, D
• Серия J для постоянного тока
• Температурный диапазон -25 о С до +55 о С
• Толщина модуля 17,5 мм
• Монтаж на DIN 35 мм

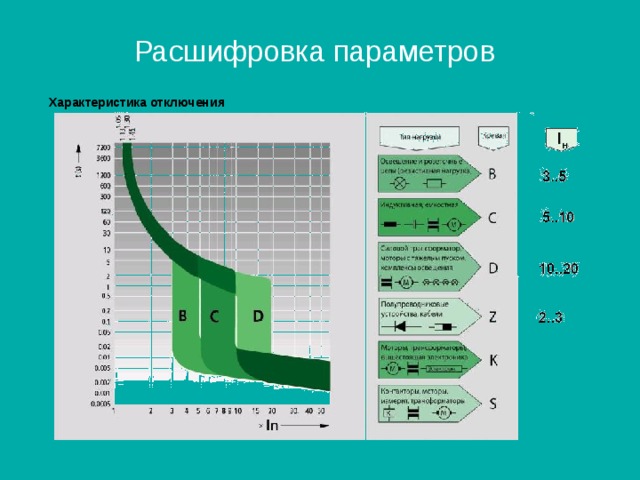

Расшифровка параметров

Характеристика отключения

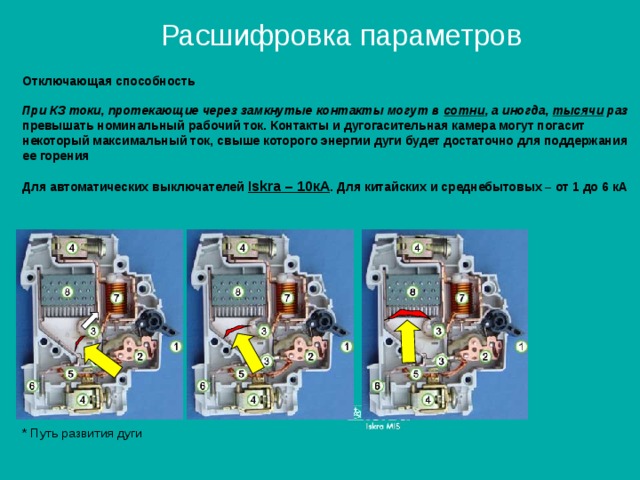

Расшифровка параметров

Отключающая способность

При КЗ токи, протекающие через замкнутые контакты могут в сотни , а иногда, тысячи раз превышать номинальный рабочий ток. Контакты и дугогасительная камера могут погасит некоторый максимальный ток, свыше которого энергии дуги будет достаточно для поддержания ее горения

Для автоматических выключателей Iskra – 10кА . Для китайских и среднебытовых – от 1 до 6 кА

* Путь развития дуги

Области применения

:

• Защиты бытовых потребителей
• Защита тяжелых промышленных потребителей
• Защита группы устройств
• Защита потребителей постоянного тока
• Защита в составе электико-электронного комплекса
• Вводно-распределительные устройства (ВРУ)
• Главные Распределительный Щиты (ГРЩ)

Ключевые клиенты :

• Строительно-отделочные организации
• Крупные торговые оптовые и розничные центры стройматериалов, электрики, «все для дома и дачи»
• Подрядчики энергетических компаний и системные интеграторы
• Сборщики электрощитового оборудования

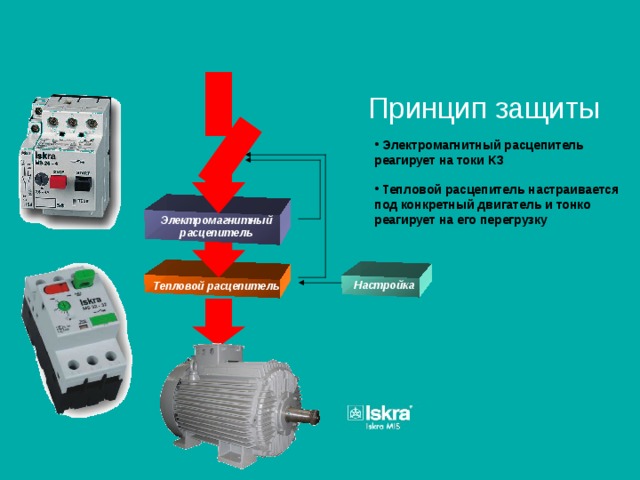

Тепловой расцепитель

Электромагнитный расцепитель

Настройка

Принцип защиты

• Электромагнитный расцепитель реагирует на токи КЗ

• Тепловой расцепитель настраивается под конкретный двигатель и тонко реагирует на его перегрузку

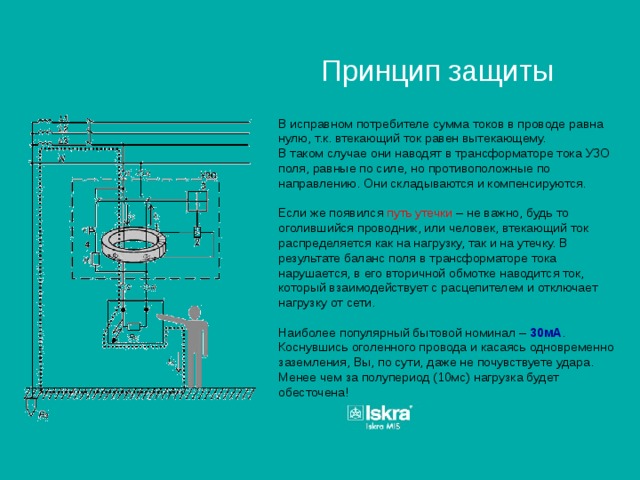

Принцип защиты

В исправном потребителе сумма токов в проводе равна нулю, т.к. втекающий ток равен вытекающему.

В таком случае они наводят в трансформаторе тока УЗО поля, равные по силе, но противоположные по направлению. Они складываются и компенсируются.

Если же появился путь утечки – не важно, будь то оголившийся проводник, или человек, втекающий ток распределяется как на нагрузку, так и на утечку. В результате баланс поля в трансформаторе тока нарушается, в его вторичной обмотке наводится ток, который взаимодействует с расцепителем и отключает нагрузку от сети.

Наиболее популярный бытовой номинал – 30мА . Коснувшись оголенного провода и касаясь одновременно заземления, Вы, по сути, даже не почувствуете удара. Менее чем за полупериод (10мс) нагрузка будет обесточена!

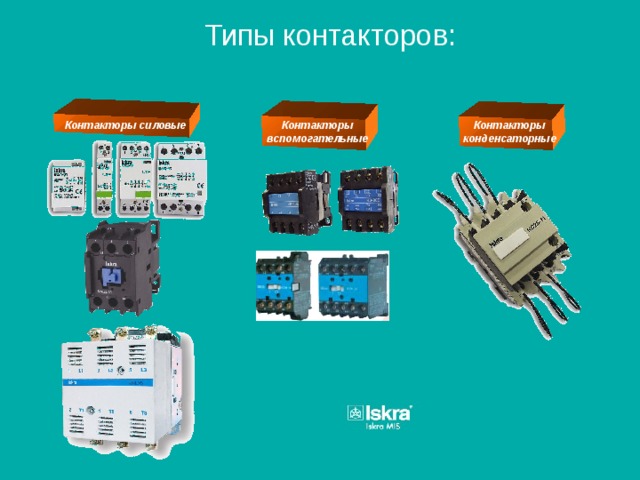

Контакторы силовые

Контакторы вспомогательные

Контакторы конденсаторные

Типы контакторов:

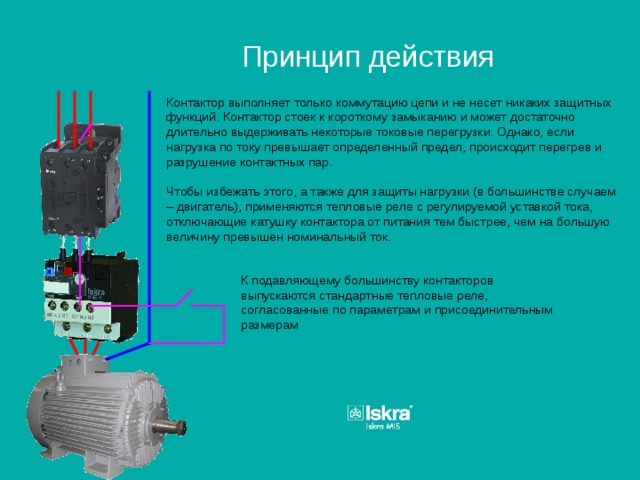

Принцип действия

Контактор выполняет только коммутацию цепи и не несет никаких защитных функций. Контактор стоек к короткому замыканию и может достаточно длительно выдерживать некоторые токовые перегрузки. Однако, если нагрузка по току превышает определенный предел, происходит перегрев и разрушение контактных пар.

Чтобы избежать этого, а также для защиты нагрузки (в большинстве случаем – двигатель), применяются тепловые реле с регулируемой уставкой тока, отключающие катушку контактора от питания тем быстрее, чем на большую величину превышен номинальный ток.

К подавляющему большинству контакторов выпускаются стандартные тепловые реле, согласованные по параметрам и присоединительным размерам
