Методы представления компьютерной графики

Компьютерная графика – специальная область информатики, изучающая методы и средства создания и обработки изображений с помощью программно-аппаратных комплексов.

Сферы применения

• Компьютерное моделирование
•  САПР
•  Компьютерные игры
•  Обучающие программы
•  Реклама и дизайн
•  Мультимедиа презентации
•  Internet

Виды компьютерной графики

• Растровая
• Векторная
• Фрактальная.

Виды компьютерной графики. Цветовые модели .

Разработал: Мещерякова Анна Владимировна, преподаватель спец.дисциплин «ГХТТ»

Компьютерная графика  – специальная область информатики, изучающая методы и средства создания и обработки изображений с помощью программно-аппаратных комплексов.

Сферы применения

• Компьютерное моделирование
• САПР
• Компьютерные игры
• Обучающие программы
• Реклама и дизайн
• Мультимедиа презентации
• Internet

Виды компьютерной графики

Методы представления компьютерной графики

Растровая

графика

Преимущества:

Реалистичное


Методы представления компьютерной графики

• Растровая графика

Недостатки

1. Трудно редактируются

Изображение до редактирования

Изображение после редактирования

Методы представления компьютерной графики

• Растровая графика

Недостатки

2. При увеличении размера качество изображения ухудшается

Методы представления компьютерной графики

• Векторная графика

Преимущества:

1. При масштабировании качество изображения не меняется

Методы представления компьютерной графики

• Векторная графика

Преимущества:

2. При редактировании качество изображения не меняется

Изображение до редактирования

Изображение после редактирования

Методы представления компьютерной графики

• Фрактальная графика

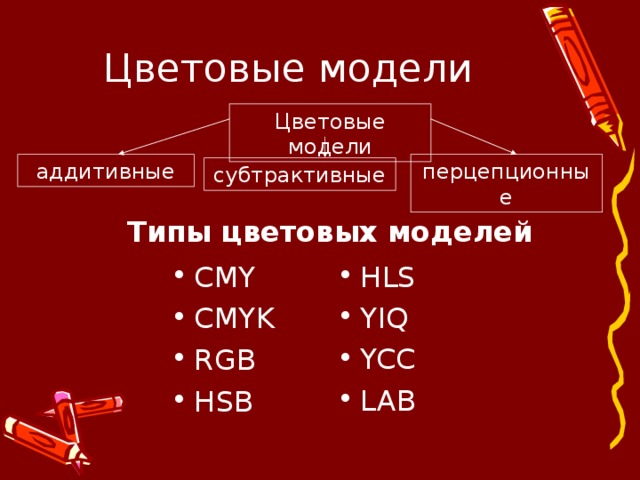

Цветовые модели

Цветовые модели

аддитивные

перцепционные

субтрактивные

Типы цветовых моделей

• CMY
• CMYK
• RGB
• HSB

• HLS
• YIQ
• YCC
• LAB

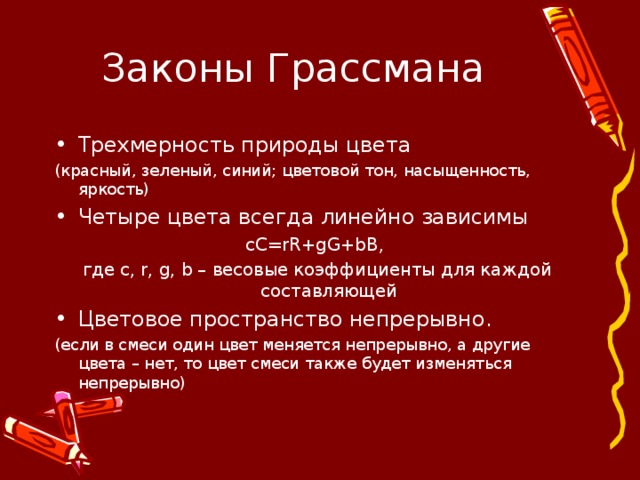

Законы Грассмана

• Трехмерность природы цвета

(красный, зеленый, синий; цветовой тон, насыщенность, яркость)

• Четыре цвета всегда линейно зависимы

сС= rR+gG+bB ,

где с, r , g , b – весовые коэффициенты для каждой составляющей

• Цветовое пространство непрерывно.

(если в смеси один цвет меняется непрерывно, а другие цвета – нет, то цвет смеси также будет изменяться непрерывно)

Цветовая модель RGB (аддитивная модель)

• R – Red - красный

• G – Green - зеленый

• B – Blue - синий

Применение:

- системы освещения

• Видеосистемы
• мониторы, сканеры, цифровые камеры

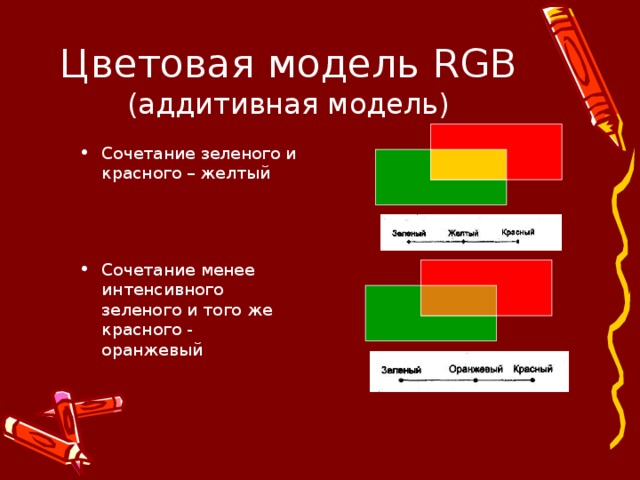

Цветовая модель RGB (аддитивная модель)

• Сочетание зеленого и красного – желтый

• Сочетание менее интенсивного зеленого и того же красного - оранжевый

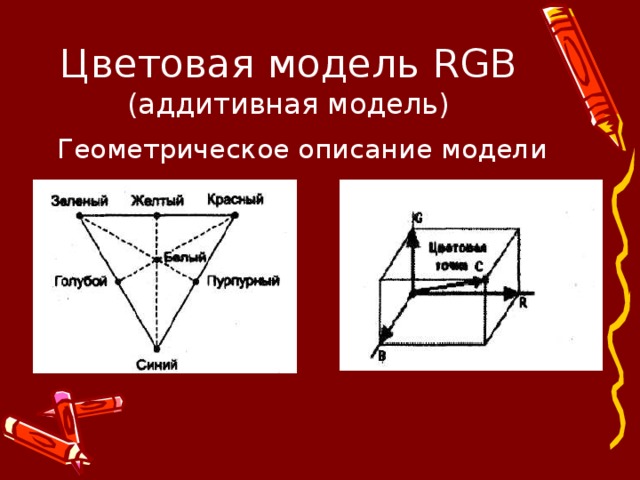

Цветовая модель RGB (аддитивная модель)

Геометрическое описание модели

Цветовые модели CMY , CMYK (субтракционные)

Модель CMY

• С – Cyan - голубой

• M – Magenta - пурпурный

• Y – Yellow – желтый

Модель CMY К

• С – Cyan - голубой

• M – Magenta - пурпурный

• Y – Yellow – желтый

• B – Black - черный

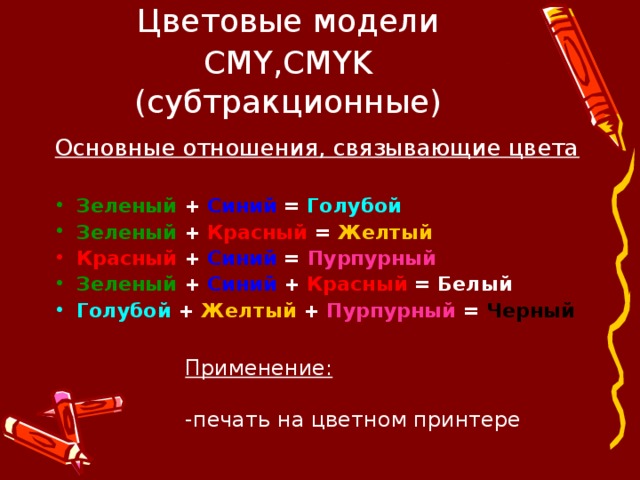

Цветовые модели CMY , CMYK (субтракционные)

Основные отношения, связывающие цвета

• Зеленый + Синий = Голубой
• Зеленый + Красный = Желтый

• Красный + Синий = Пурпурный

• Зеленый + Синий + Красный = Белый

• Голубой + Желтый + Пурпурный = Черный

Применение:

-печать на цветном принтере

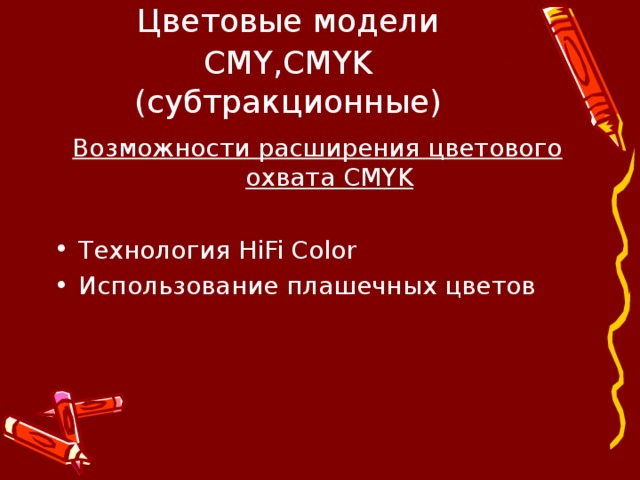

Цветовые модели CMY , CMYK (субтракционные)

Возможности расширения цветового охвата CMYK

• Технология HiFi Color
• Использование плашечных цветов

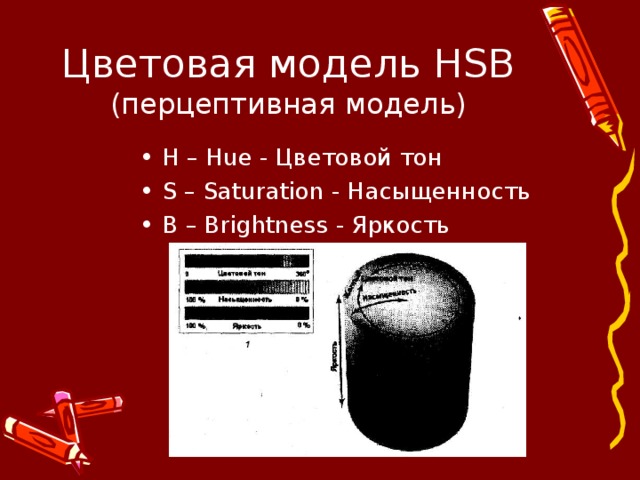

Цветовая модель HSB (перцептивная модель)

• H – Hue - Цветовой тон
• S – Saturation - Насыщенность
• B – Brightness - Яркость

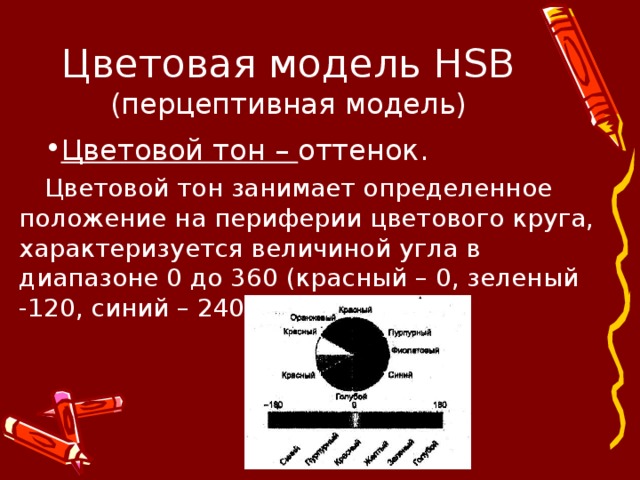

Цветовая модель HSB (перцептивная модель)

• Цветовой тон – оттенок.

Цветовой тон занимает определенное положение на периферии цветового круга, характеризуется величиной угла в диапазоне 0 до 360 (красный – 0, зеленый -120, синий – 240)

Цветовая модель HSB (перцептивная модель)

• Насыщенность – чистота цвета.

Выражается в процентах от 0 (серый) до 100% (полностью насыщенный)

Максимально насыщенные цвета: желтый.

Нейтральные цвета: серый, белый, черный.

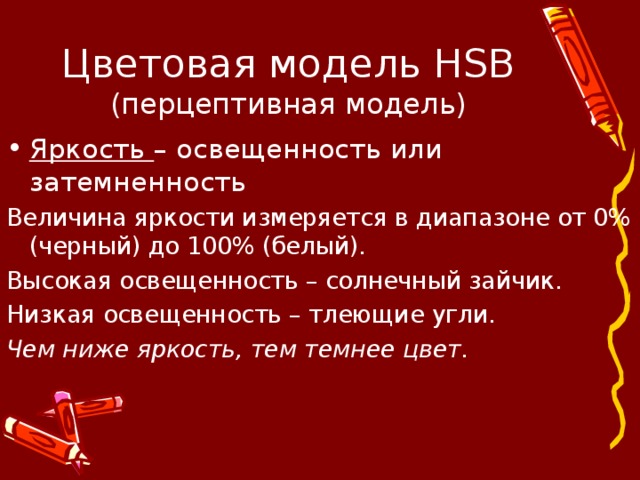

Цветовая модель HSB (перцептивная модель)

• Яркость – освещенность или затемненность

Величина яркости измеряется в диапазоне от 0% (черный) до 100% (белый).

Высокая освещенность – солнечный зайчик.

Низкая освещенность – тлеющие угли.

Чем ниже яркость, тем темнее цвет.
