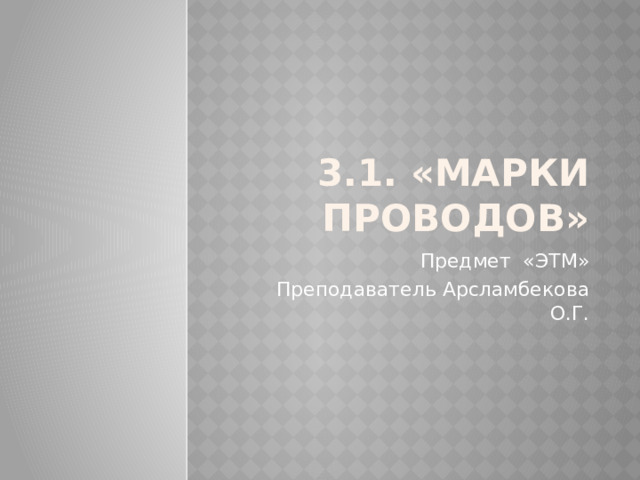

3.1. «Марки проводов»

Предмет «ЭТМ»

Преподаватель Арсламбекова О.Г.

The role of this topic in the study of the discipline

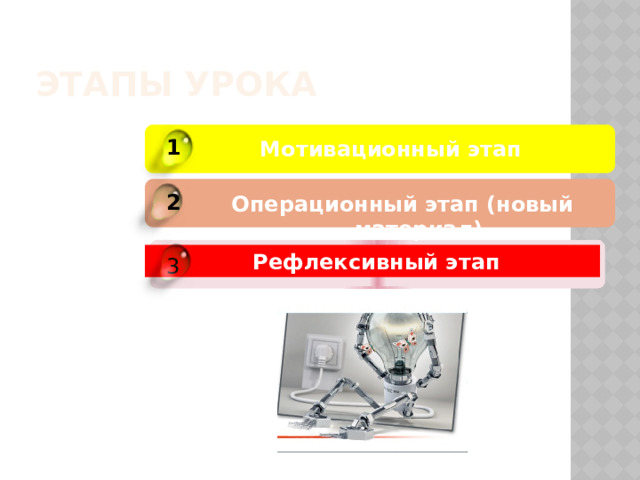

Этапы урока

История развития информатики

1

1

Мотивационный этап

2

Компьютерная графика

2

Операционный этап (новый материал)

Microsoft Word

Рефлексивный этап

3

3

3

3

The role of this topic in the study of the discipline

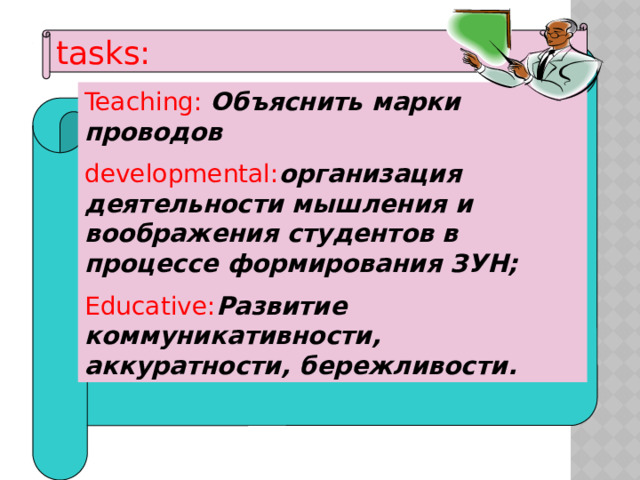

tasks:

Teaching: Объяснить марки проводов

developmental: организация деятельности мышления и воображения студентов в процессе формирования ЗУН;

Educative: Развитие коммуникативности, аккуратности, бережливости.

Требования к уровню усвоения

темы

After studying the topic The student should know :

Марки проводов;

After studying the topic The student should be able to:

Определять материалы по функциональности ;

After studying the topicThe student must have the skills: работы со справочной литературой

homework:

• 1.«Материаловедение и слесарное дело» Ю.Т. Чумаченко

https ://learningapps.org/myapps.php

questions:

• Общие понятия
• Обмоточные провода и их маркировка
• Установочные провода и их маркировка
• Монтажные провода и их маркировка
• Терминология на трех языках

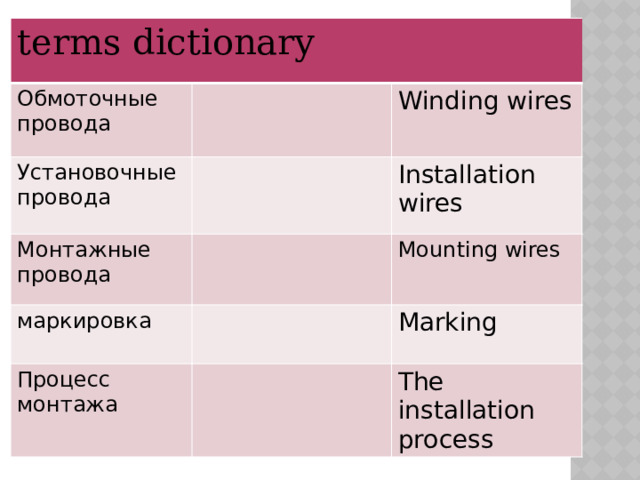

terms dictionary

Обмоточные провода

Установочные провода

Монтажные провода

Winding wires

Installation wires

маркировка

Mounting wires

Процесс монтажа

Marking

The installation process

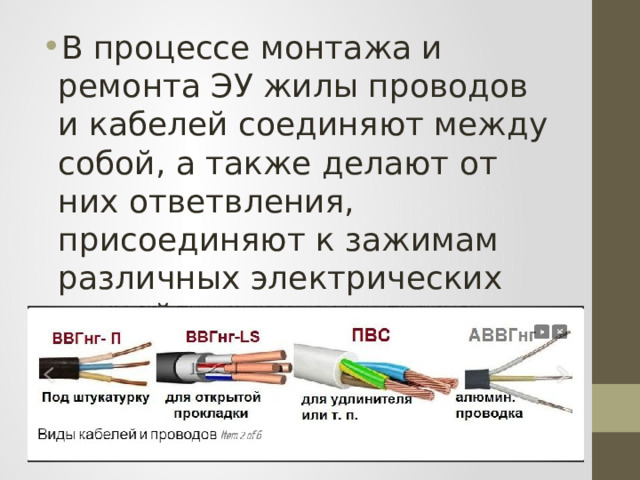

• В процессе монтажа и ремонта ЭУ жилы проводов и кабелей соединяют между собой, а также делают от них ответвления, присоединяют к зажимам различных электрических устройств.

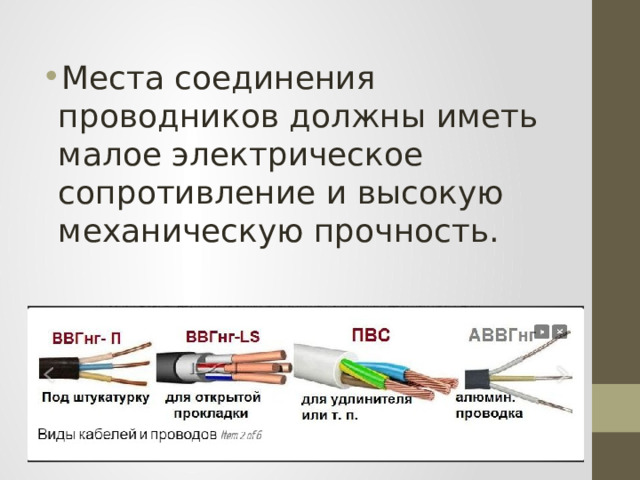

• Места соединения проводников должны иметь малое электрическое сопротивление и высокую механическую прочность.

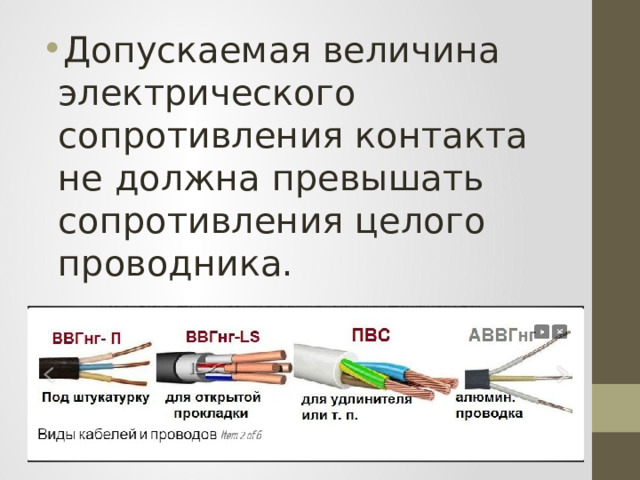

• Допускаемая величина электрического сопротивления контакта не должна превышать сопротивления целого проводника.

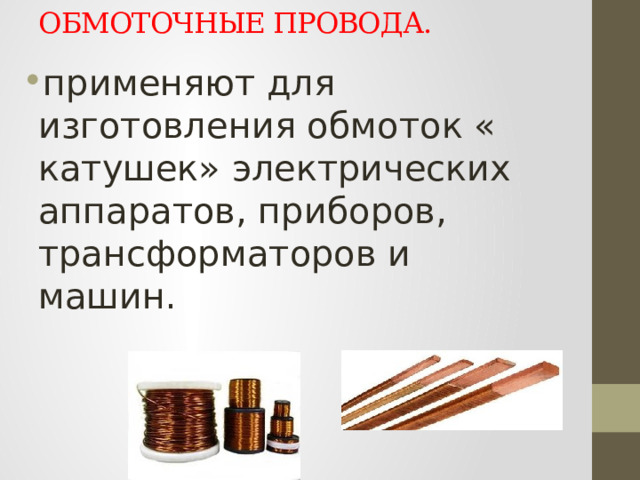

ОБМОТОЧНЫЕ ПРОВОДА.

• применяют для изготовления обмоток « катушек» электрических аппаратов, приборов, трансформаторов и машин.

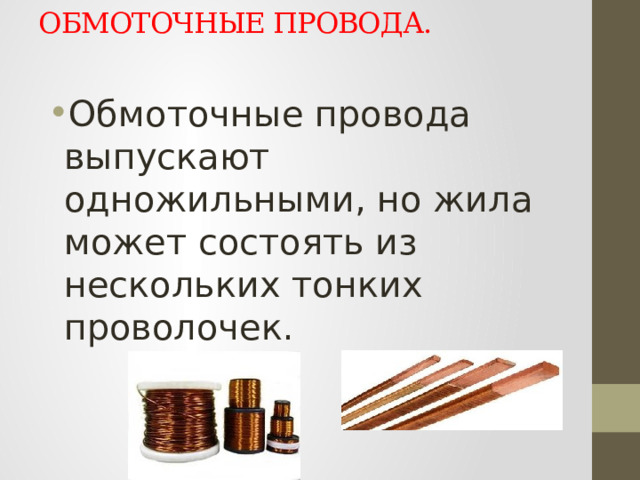

ОБМОТОЧНЫЕ ПРОВОДА.

• Обмоточные провода выпускают одножильными, но жила может состоять из нескольких тонких проволочек.

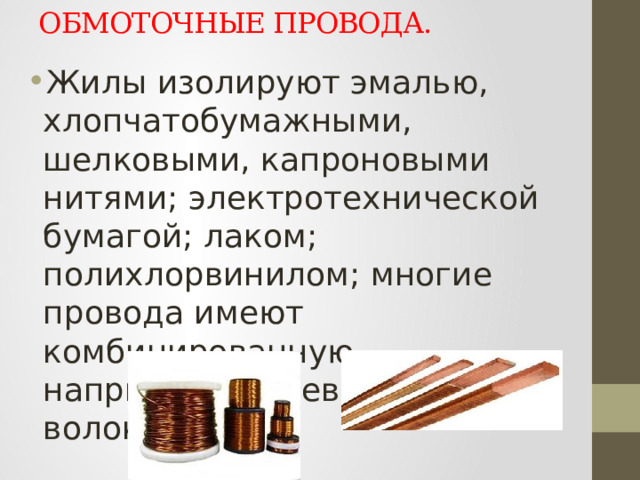

• Жилы изолируют эмалью, хлопчатобумажными, шелковыми, капроновыми нитями; электротехнической бумагой; лаком; полихлорвинилом; многие провода имеют комбинированную, например эмелево-волокнистую.

ОБМОТОЧНЫЕ ПРОВОДА.

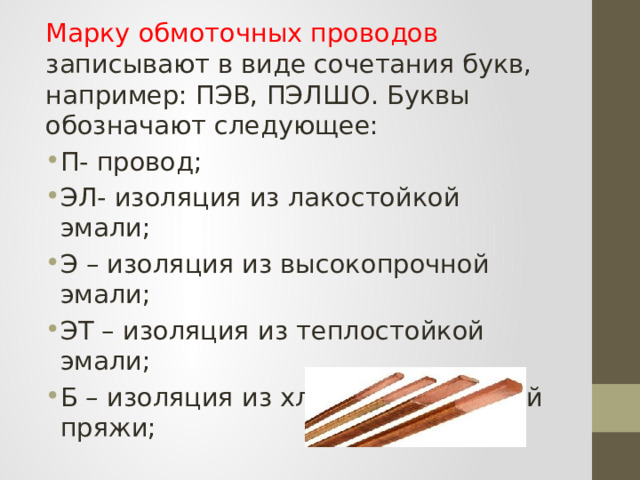

Марку обмоточных проводов записывают в виде сочетания букв, например: ПЭВ, ПЭЛШО. Буквы обозначают следующее:

• П- провод;
• ЭЛ- изоляция из лакостойкой эмали;
• Э – изоляция из высокопрочной эмали;
• ЭТ – изоляция из теплостойкой эмали;
• Б – изоляция из хлопчатобумажной пряжи;

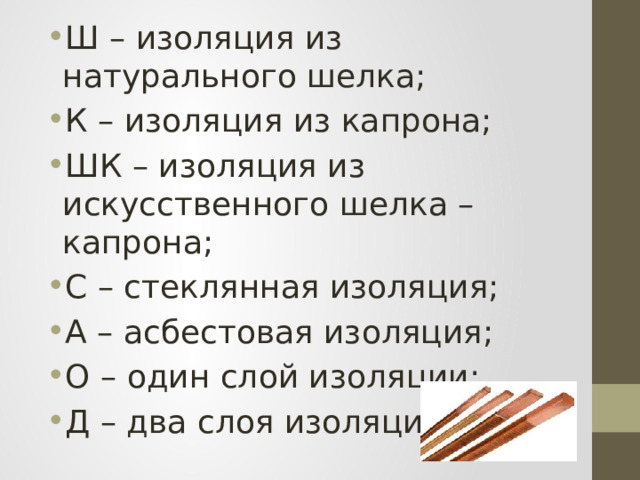

• Ш – изоляция из натурального шелка;
• К – изоляция из капрона;
• ШК – изоляция из искусственного шелка – капрона;
• С – стеклянная изоляция;
• А – асбестовая изоляция;
• О – один слой изоляции;
• Д – два слоя изоляции.

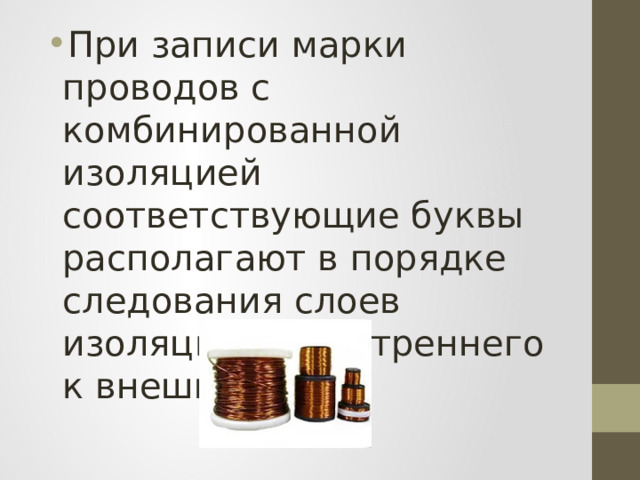

• При записи марки проводов с комбинированной изоляцией соответствующие буквы располагают в порядке следования слоев изоляции от внутреннего к внешнему.

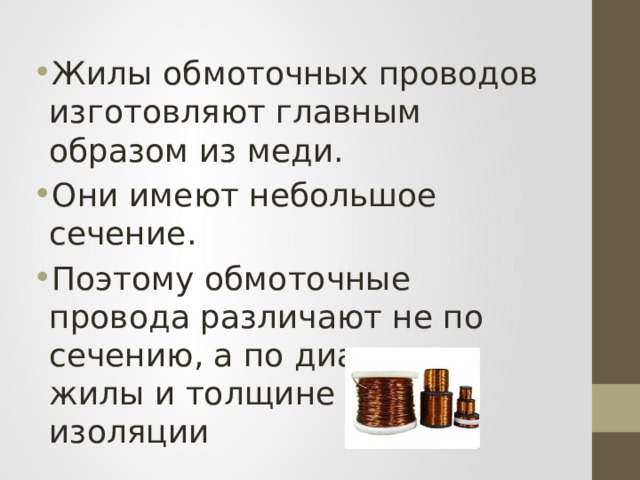

• Жилы обмоточных проводов изготовляют главным образом из меди.
• Они имеют небольшое сечение.
• Поэтому обмоточные провода различают не по сечению, а по диаметру жилы и толщине слоя изоляции

МОНТАЖНЫЕ ПРОВОДА

• предназначены для выполнения различных соединений в электрических аппаратах, приборах и др. электротехнических устройствах
• Токопроводящие жилы монтажных проводов и кабелей изготавливают лужеными из проводниковой меди.

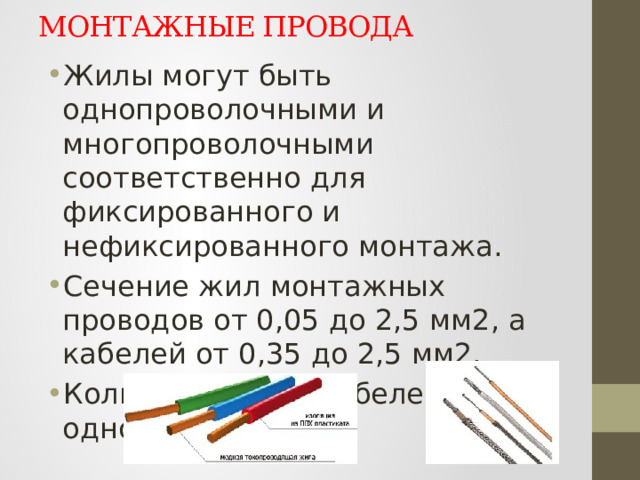

МОНТАЖНЫЕ ПРОВОДА

• Жилы могут быть однопроволочными и многопроволочными соответственно для фиксированного и нефиксированного монтажа.
• Сечение жил монтажных проводов от 0,05 до 2,5 мм2, а кабелей от 0,35 до 2,5 мм2.
• Количество жил кабелей от одного до 52.

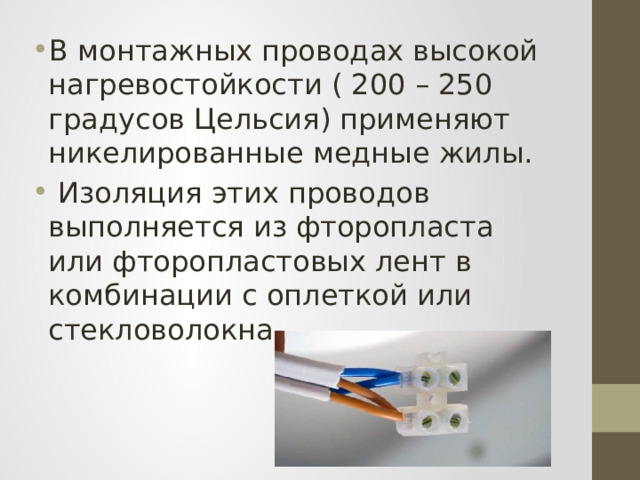

• В монтажных проводах высокой нагревостойкости ( 200 – 250 градусов Цельсия) применяют никелированные медные жилы.
• Изоляция этих проводов выполняется из фторопласта или фторопластовых лент в комбинации с оплеткой или стекловолокна.

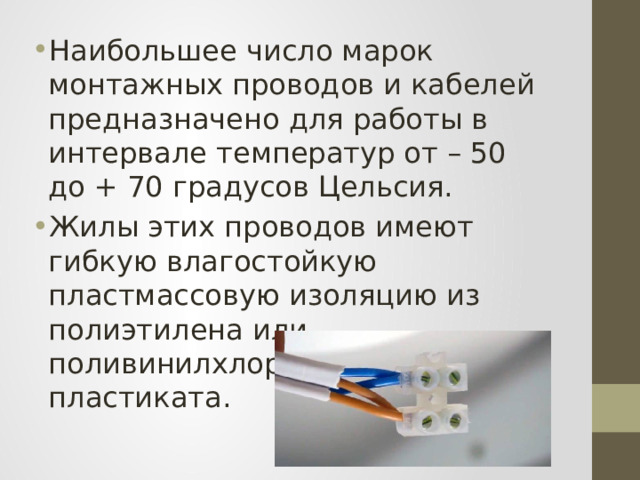

• Наибольшее число марок монтажных проводов и кабелей предназначено для работы в интервале температур от – 50 до + 70 градусов Цельсия.
• Жилы этих проводов имеют гибкую влагостойкую пластмассовую изоляцию из полиэтилена или поливинилхлоридного пластиката.

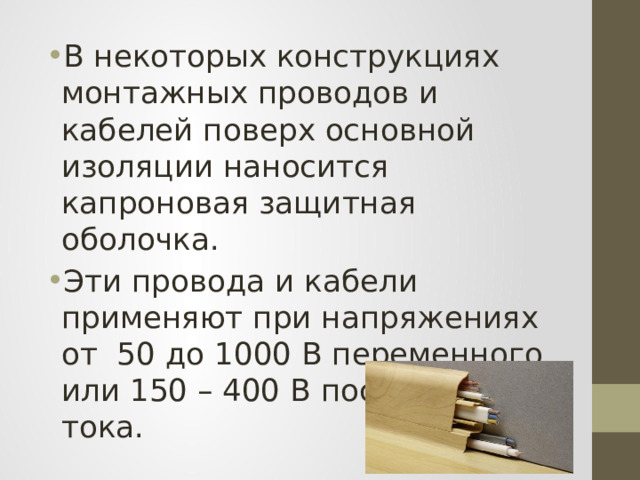

• В некоторых конструкциях монтажных проводов и кабелей поверх основной изоляции наносится капроновая защитная оболочка.
• Эти провода и кабели применяют при напряжениях от 50 до 1000 В переменного или 150 – 400 В постоянного тока.

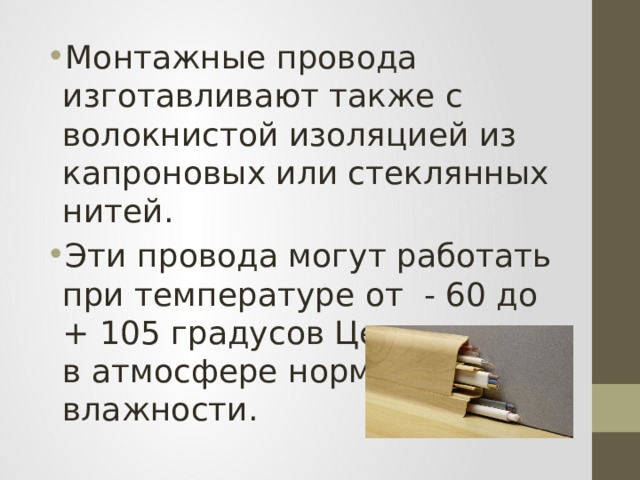

• Монтажные провода изготавливают также с волокнистой изоляцией из капроновых или стеклянных нитей.
• Эти провода могут работать при температуре от - 60 до + 105 градусов Цельсия, но в атмосфере нормальной влажности.

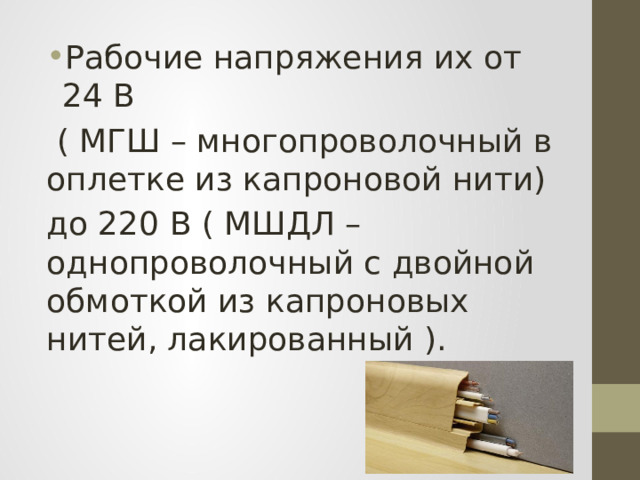

• Рабочие напряжения их от 24 В

( МГШ – многопроволочный в оплетке из капроновой нити)

до 220 В ( МШДЛ – однопроволочный с двойной обмоткой из капроновых нитей, лакированный ).

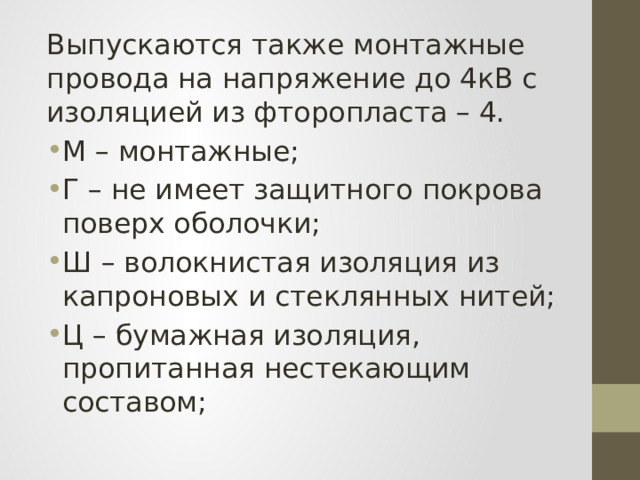

Выпускаются также монтажные провода на напряжение до 4кВ с изоляцией из фторопласта – 4.

• М – монтажные;
• Г – не имеет защитного покрова поверх оболочки;
• Ш – волокнистая изоляция из капроновых и стеклянных нитей;
• Ц – бумажная изоляция, пропитанная нестекающим составом;

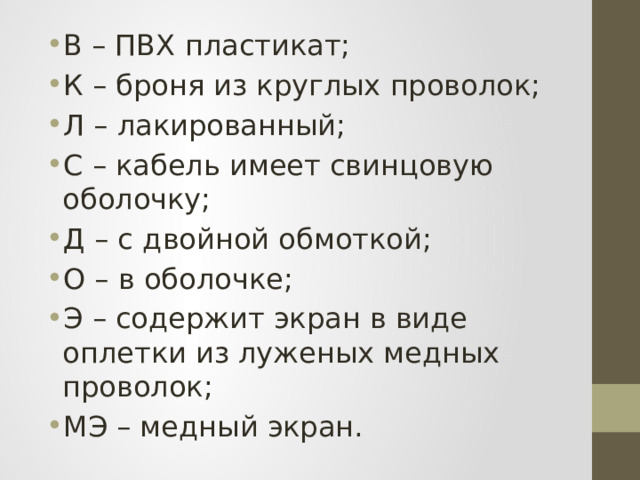

• В – ПВХ пластикат;
• К – броня из круглых проволок;
• Л – лакированный;
• С – кабель имеет свинцовую оболочку;
• Д – с двойной обмоткой;
• О – в оболочке;
• Э – содержит экран в виде оплетки из луженых медных проволок;
• МЭ – медный экран.

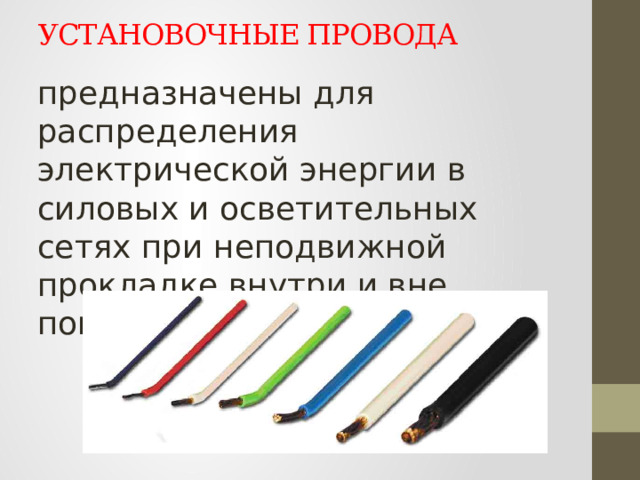

УСТАНОВОЧНЫЕ ПРОВОДА

предназначены для распределения электрической энергии в силовых и осветительных сетях при неподвижной прокладке внутри и вне помещения.

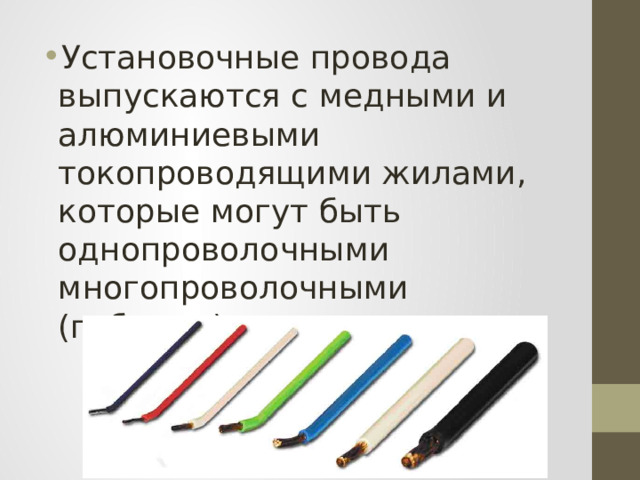

• Установочные провода выпускаются с медными и алюминиевыми токопроводящими жилами, которые могут быть однопроволочными многопроволочными (гибкими).

• Установочные провода могут иметь изоляцию из резины или гибких пластмасс ( полиэтилен, поливинилхлоридный пластикат ).

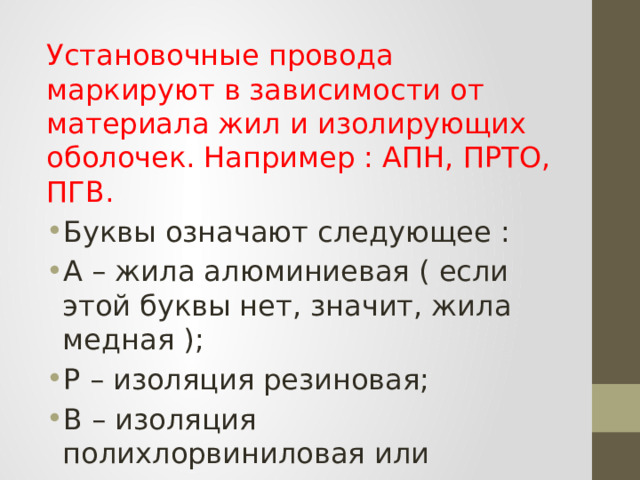

Установочные провода маркируют в зависимости от материала жил и изолирующих оболочек. Например : АПН, ПРТО, ПГВ.

• Буквы означают следующее :
• А – жила алюминиевая ( если этой буквы нет, значит, жила медная );
• Р – изоляция резиновая;
• В – изоляция полихлорвиниловая или поливинилхлоридная ;
• Н – изоляция наиритовая;

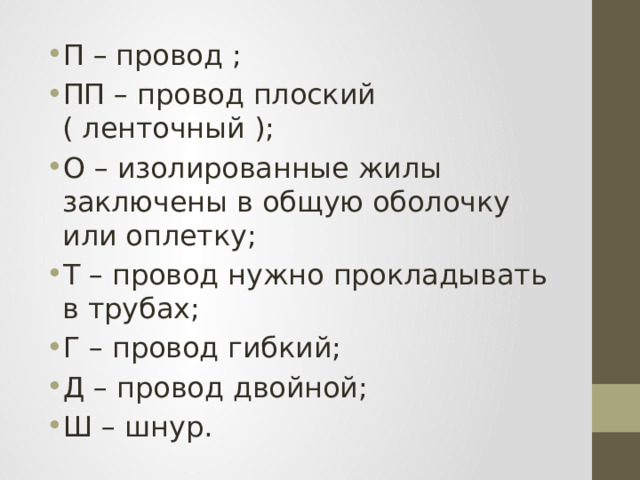

• П – провод ;
• ПП – провод плоский ( ленточный );
• О – изолированные жилы заключены в общую оболочку или оплетку;
• Т – провод нужно прокладывать в трубах;
• Г – провод гибкий;
• Д – провод двойной;
• Ш – шнур.

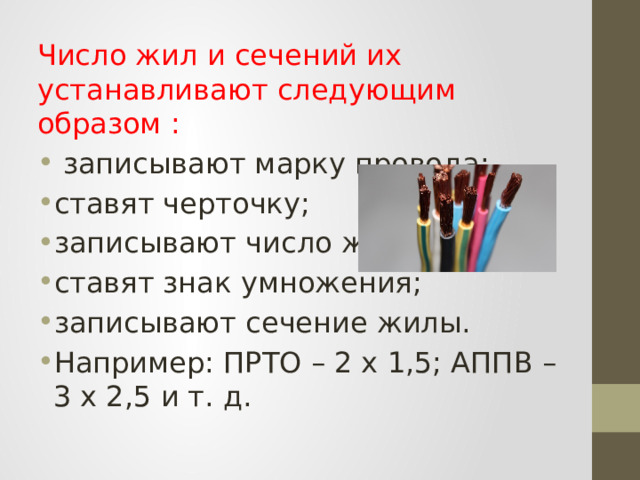

Число жил и сечений их устанавливают следующим образом :

• записывают марку провода;
• ставят черточку;
• записывают число жил;
• ставят знак умножения;
• записывают сечение жилы.
• Например: ПРТО – 2 х 1,5; АППВ – 3 х 2,5 и т. д.
