Магнитное поле . Подготовка к ОГЭ

Магнитное поле

Подготовка к ОГЭ

Задание № 1

• По лёгкой про­во­дя­щей рамке, рас­по­ло­жен­ной между по­лю­са­ми под­ко­во­об­раз­но­го магнита, про­пу­сти­ли элек­три­че­ский ток, на­прав­ле­ние ко­то­ро­го ука­за­но на ри­сун­ке стрелками

Ответ:

Магнитное поле будет на­прав­ле­но от се­вер­но­го по­лю­са маг­ни­та к юж­но­му (перпендикулярно сто­ро­не АБ рамки). На сто­ро­ны рамки с током дей­ству­ет сила Ампера, на­прав­ле­ние ко­то­рой опре­де­ля­ет­ся по пра­ви­лу левой руки.

Таким образом, на АБ сто­ро­ну рамки и сто­ро­ну па­рал­лель­ную ей будут дей­ство­вать силы, рав­ные по величине, но про­ти­во­по­лож­ные по на­прав­ле­нию: на левую сто­ро­ну «от нас», а на пра­вую «на нас». На осталь­ные сто­ро­ны силы дей­ство­вать не будут, по­сколь­ку ток в них течет па­рал­лель­но си­ло­вым ли­ни­ям поля. Таким об­ра­зом рамка начнёт вра­щать­ся по ча­со­вой стрелке, если смот­реть сверху.

По мере по­во­ро­та направление силы будет ме­нять­ся и в тот момент, когда рамка повернётся на 90° вра­ща­ю­щий момент сме­нит направление, таким образом, рамка не будет про­во­ра­чи­вать­ся дальше. Не­ко­то­рое время рамка будет ко­ле­бать­ся в таком положении, а затем ока­жет­ся в положении, ука­зан­ном на ри­сун­ке 4.

Задание № 2

По ка­туш­ке идёт элек­три­че­ский ток, на­прав­ле­ние ко­то­ро­го по­ка­за­но на рисунке. При этом на кон­цах же­лез­но­го сер­деч­ни­ка катушки

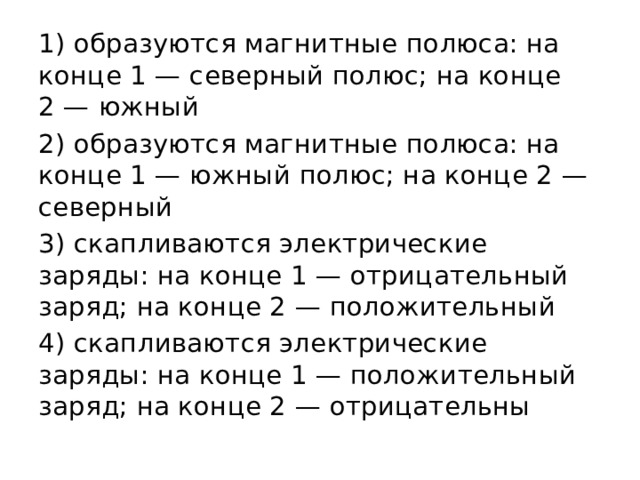

1) образуются маг­нит­ные полюса: на конце 1 — се­вер­ный полюс; на конце 2 — южный

2) образуются маг­нит­ные полюса: на конце 1 — южный полюс; на конце 2 — северный

3) скапливаются элек­три­че­ские заряды: на конце 1 — от­ри­ца­тель­ный заряд; на конце 2 — положительный

4) скапливаются элек­три­че­ские заряды: на конце 1 — по­ло­жи­тель­ный заряд; на конце 2 — отрицательны

1) образуются маг­нит­ные полюса: на конце 1 — се­вер­ный полюс; на конце 2 — южный

2) образуются маг­нит­ные полюса: на конце 1 — южный полюс; на конце 2 — северный

3) скапливаются элек­три­че­ские заряды: на конце 1 — от­ри­ца­тель­ный заряд; на конце 2 — положительный

4) скапливаются элек­три­че­ские заряды: на конце 1 — по­ло­жи­тель­ный заряд; на конце 2 — отрицательны

Важно!

Внутри магнита (катушки) линии маг­нит­но­го поля идут от южного полюса к северному.

Задание № 3

На рисунке представлена картина линий магнитного поля от двух полосовых магнитов, полученная с помощью железных опилок. Каким полюсам

полосовых магнитов,

судя по расположению

магнитной стрелки,

соответствуют области

1 и 2?

1) 1 — северному полюсу; 2 — южному

2) 1 — южному; 2 — северному полюсу

3) и 1, и 2 — северному полюсу

4) и 1, и 2 — южному полюсу

1) 1 — северному полюсу; 2 — южному

2) 1 — южному; 2 — северному полюсу

3) и 1, и 2 — северному полюсу

4) и 1, и 2 — южному полюсу

Задание № 4

На рисунке представлена картина линий магнитного поля от двух полосовых магнитов, полученная с помощью магнитной стрелки и железных опилок. Каким

полюсам полосовых магнитов

соответствуют области 1 и 2?

1) 1 — северному полюсу; 2 — южному

2) 1 — южному; 2 — северному полюсу

3) и 1, и 2 — северному полюсу

4) и 1, и 2 — южному полюсу

1) 1 — северному полюсу; 2 — южному

2) 1 — южному; 2 — северному полюсу

3) и 1, и 2 — северному полюсу

4) и 1, и 2 — южному полюсу

Задание № 5

Из какого материала могут быть изготовлены мелкие предметы, чтобы они притянулись к магниту?

А. Эбонит

Б. Железо

1) только А

2) только Б

3) и А, и Б

4) ни А, ни Б

Задание № 5

Из какого материала могут быть изготовлены мелкие предметы, чтобы они притянулись к магниту?

А. Эбонит

Б. Железо

1) только А

2) только Б

3) и А, и Б

4) ни А, ни Б

Задание № 6

Между по­лю­са­ми постоянного маг­ни­та помещен про­вод­ник с током, на­прав­ле­ние которого по­ка­за­но на рисунке. По какой из стрелок: 1, 2, 3 или 4 — будет на­прав­ле­на сила, дей­ству­ю­щая на про­вод­ник с током?

1) 1

2) 2

3) 3

4) 4

Задание № 6

Между по­лю­са­ми постоянного маг­ни­та помещен про­вод­ник с током, на­прав­ле­ние которого по­ка­за­но на рисунке. По какой из стрелок: 1, 2, 3 или 4 — будет на­прав­ле­на сила, дей­ству­ю­щая на про­вод­ник с током?

1) 1

2) 2

3) 3

4) 4

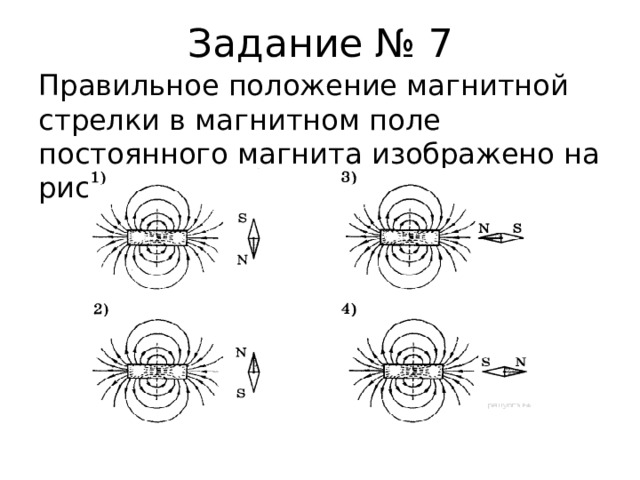

Задание № 7

Правильное положение магнитной стрелки в магнитном поле постоянного магнита изображено на рисунке

1) 1

2) 2

3) 3

4) 4

1) 1

2) 2

3) 3

4) 4

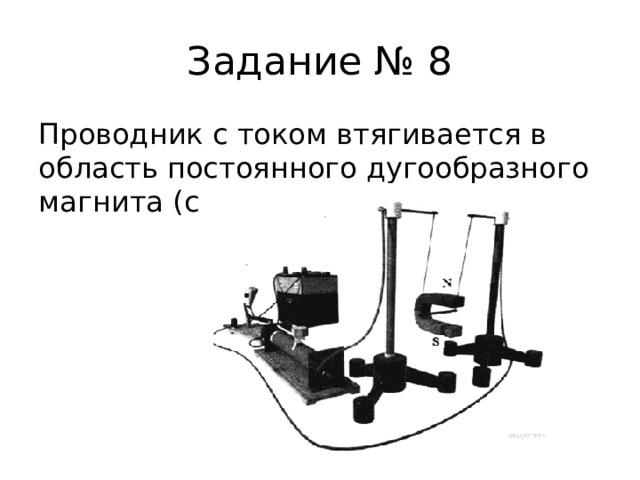

Задание № 8

Проводник с током втягивается в область постоянного дугообразного магнита (см. рисунок).

Согласно рисунку магнитные линии между полюсами магнита направлены

1) по вертикали вниз, а ток в проводнике направлен слева направо

2) по вертикали вниз, а ток в проводнике направлен справа налево

3) по вертикали вверх, а ток в проводнике направлен слева направо

4) по вертикали вверх, а ток в проводнике направлен справа налево

Согласно рисунку магнитные линии между полюсами магнита направлены

1) по вертикали вниз, а ток в проводнике направлен слева направо

2) по вертикали вниз, а ток в проводнике направлен справа налево

3) по вертикали вверх, а ток в проводнике направлен слева направо

4) по вертикали вверх, а ток в проводнике направлен справа налево

Задание № 9

Проводник с током находится между полюсами постоянного магнита (см. рисунок).

Сила, действующая со стороны магнитного поля на проводник с током, направлена

1) направо

2) налево

3) вниз

4) вверх

Задание № 9

Проводник с током находится между полюсами постоянного магнита (см. рисунок).

Сила, действующая со стороны магнитного поля на проводник с током, направлена

1) направо

2) налево

3) вниз

4) вверх

Задание № 10

В однородном магнитном поле, вектор магнитной индукции которого направлен перпендикулярно рисунку от наблюдателя, находится электрическая цепь, состоящая из прямолинейных проводников. В какую сторону направлена сила, действующая со стороны магнитного поля на проводник 1−2?

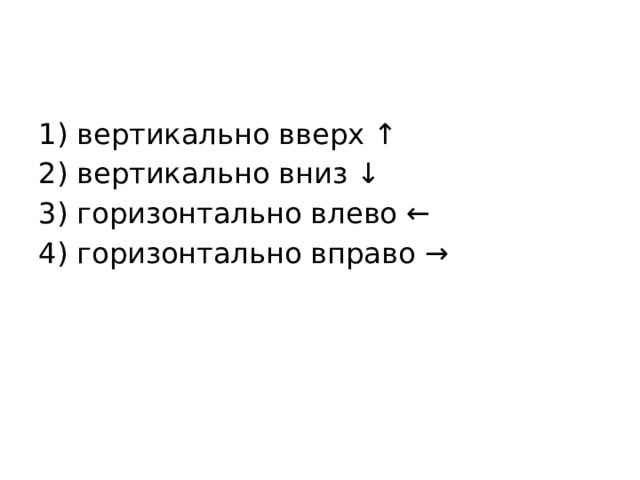

1) вертикально вверх ↑

2) вертикально вниз ↓

3) горизонтально влево ←

4) горизонтально вправо →

1) вертикально вверх ↑

2) вертикально вниз ↓

3) горизонтально влево ←

4) горизонтально вправо →

Задание № 11

К северному полюсу полосового магнита подносят маленькую магнитную стрелку. Укажите рисунок, на котором правильно показано установившееся положение магнитной

стрелки.

1) 1

2) 2

3) 3

4) 4

Задание № 11

К северному полюсу полосового магнита подносят маленькую магнитную стрелку. Укажите рисунок, на котором правильно показано установившееся положение магнитной

стрелки.

1) 1

2) 2

3) 3

4) 4

Задание № 12

Линия магнитного поля изображённого на рисунке полосового магнита направлена строго вправо в точках

1) 1 и 4

2) 2 и 3

3) 1 и 3

4) 2 и 4
