Логические операции в Visual Basic

Цель урока:

Повторить алгоритмическую структуру «Ветвление».

Познакомиться с логическими операциями  AND (И) и OR (ИЛИ) в Visual Basic.

Создать программу по отбору кандидатов в Преображенский полк.

Тема урока:

Логические операции в

Visual Basic

Цель урока:

• Повторить алгоритмическую структуру «Ветвление».

• Познакомиться с логическими операциями AND (И) и OR (ИЛИ) в Visual Basic .
• Создать программу по отбору кандидатов в Преображенский полк.

Повторение пройденного:

• С каким оператором вы познакомились на прошлом уроке?
• Что обеспечивает в программе условный оператор If ?
• Запашите на доске формат оператора и объясните его действие.
• К какому типу алгоритмов можно отнести оператор If ?

Сложное условие состоит из простых условий, соединенных логическими операциями AND или OR .

Логический оператор AND ( логическое И )

Если для выполнения тех или иных действий нужно одновременное выполнение двух или более условий, то они объединяются логической связкой AND (И).

Пример: а n

Логический оператор OR ( логическое И ЛИ )

Если есть несколько условий и для организации тех или иных действий достаточно выполнения хотя бы одного из этих условий, то применяется логическая связка OR (ИЛИ).

Пример: а

= 180 см Второе условие: m = 80 кг Сложное условие: r = 180 AND m = 80 " width="640"

Пример

Преображенский полк гренадеров набирал только тех новобранцев, рост которых был не менее 180 см, а вес – не менее 80 кг.

Первое условие: r = 180 см

Второе условие: m = 80 кг

Сложное условие: r = 180 AND m = 80

Гренадеры

Слово "гренадер" появилось в русском языке как заимствование из французского ("grenadier" от "grenade" - граната). Так называли рослых и физически сильных солдат, обученных бросать гранаты .

В России гренадерские роты впервые упоминаются в 1694 г. в отдельных полках. В 1708 году роты гренадеров свели в особые, гренадерские полки: пехотные и конные .

Преображенский полк

О дин из старейших полков российской армии. Сформирован Петром I в конце XVII в. из "потешных" в селе Преображенское (под Москвой). Отличился в Северной войне ( 1700 - 21 ) , войнах с Францией (1812 - 14) и Турцией (1877 - 78). Расформирован в 1918 г.

Преображенский полк

Знамя полка

Нагрудный знак

Икона полка

Офицеры и нижние чины 10-й роты, 1900-е гг

Маневры. Красное Село, 1906 г

Вид формы после старта программы

Вид формы если условие истинно

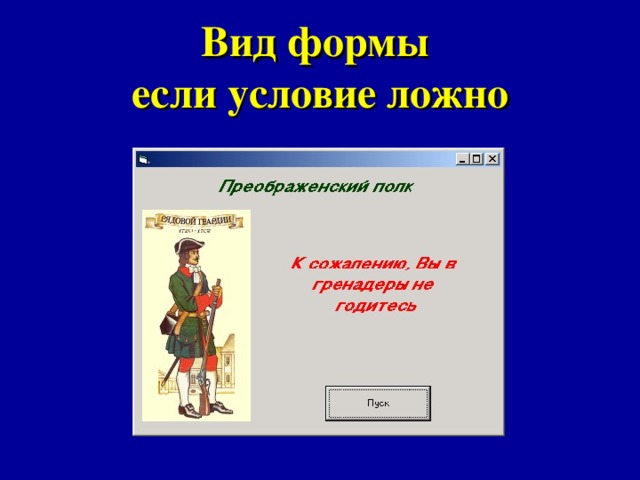

Вид формы если условие ложно

Наносимые объекты

Label1

Label2


CommandButton

Примерный программный код

Dim r As Byte

Dim m As Byte

__________________________________________________

Private Sub Command1_Click()

r = InputBox("Каков Ваш рост в см", "Ввод данных")

m = InputBox("Каков ваш вес в кг", "Ввод данных")

If ______________________ Then

Label2.Caption = "Вы достойный кандидат в гренадеры"

Label2.ForeColor = vbBlue

Else

Label2.Caption = "К сожалению, Вы в гренадеры не годитесь"

Label2.ForeColor = vbRed

End If

End Sub

Проверка практической работы

Введите следующие данные:

• Рост = 170 см, вес = 81 кг
• Рост = 180 см, вес = 70 кг
• Рост = 168 см, вес = 79 кг
• Рост = 185 см, вес = 85 кг

1. Какой логический оператор используется в программе е сли для выполнения тех или иных действий нужно одновременное выполнение двух или более условий ?

• OR 3. NOT
• AND 4. MOD

1. Какой логический оператор используется в программе е сли для выполнения тех или иных действий нужно одновременное выполнение двух или более условий ?

• OR 3. NOT

• AND 4. MOD

2 . Какой логический оператор используется в программе е сли для выполнения тех или иных действий достаточно выполнения хотя бы одного из этих условий ?

• OR 3. NOT
• AND 4. MOD

2 . Какой логический оператор используется в программе е сли для выполнения тех или иных действий достаточно выполнения хотя бы одного из этих условий ?

• OR 3. NOT

• AND 4. MOD

3. В каком случае будет истинно сложное высказывание : С and A

3. Операнд1= False Операнд 2 = True

4. Операнд1= True Операнд 2 = True

• Операнд1= False Операнд 2 = False
• Операнд1= True Операнд 2 = False

3. В каком случае будет истинно сложное высказывание : С and A

3. Операнд1= False Операнд 2 = True

4. Операнд1= True Операнд 2 = True

• Операнд1= False Операнд 2 = False
• Операнд1= True Операнд2= False

4. В каком случае будет ложно сложное высказывание : С or A

3. Операнд1= False Операнд 2 = True

4. Операнд1= True Операнд2= True

• Операнд1= False Операнд 2 = False
• Операнд1= True Операнд2= False

4. В каком случае будет ложно сложное высказывание : С or A

3. Операнд1= False Операнд 2 = True

4. Операнд1= True Операнд2= True

• Операнд1= False Операнд 2 = False

• Операнд1= True Операнд2= False

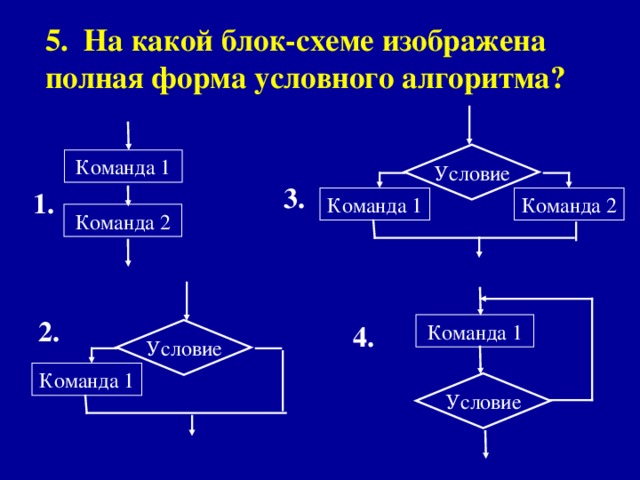

5 . На какой блок-схеме изображена полная форма условного алгоритма ?

Условие

Команда 1

3.

1.

Команда 1

Команда 2

Команда 2

2.

4.

Команда 1

Условие

Команда 1

Условие

5 . На какой блок-схеме изображена полная форма условного алгоритма ?

Условие

Команда 1

3.

1.

Команда 1

Команда 2

Команда 2

2.

4.

Команда 1

Условие

Команда 1

Условие

Поздравляю!

Вы справились с моими вопросами.

Спасибо за прекрасный урок.

Вы все отлично поработали.

Презентация к уроку подготовлена учителем информатики ГОУ СОШ УАЯ № 1361 ЮЗАО г. Москвы Савиной Нонной Николаевной
