Дорожная разметка

Презентация представляет собой визуальный ряд при изучении темы "Дорожная разметка"
12.01.2022

Содержимое разработки

А з б ука  дороги

А з б ука дороги

Город, в котором с тобой мы живем Можно по праву сравнить с букварем Азбукой улиц, проспектов, дорог Город дает все время урок!  О какой азбуке идет речь?

Город, в котором с тобой мы живем

Можно по праву сравнить с букварем

Азбукой улиц, проспектов, дорог

Город дает все время урок!

О какой азбуке идет речь?

У обочины дороги  День и ночь они в работе.  Помогают всем в пути,  Говорят, что впереди.

У обочины дороги День и ночь они в работе. Помогают всем в пути, Говорят, что впереди.

Высокий, стройный  С тремя глазами.  У дороги стоит,  Никого не боится.

Высокий, стройный С тремя глазами. У дороги стоит, Никого не боится.

День и ночь, при любой погоде,  С неизменным жезлом в руке,  На дорогах порядок наводит  Лишь инспектор ГИБДД.  На посту, нередко опасном,  В слякоть, дождь, солнцепек, снегопад,  Без присмотра не бросит трассу  Чей-то сын и отец и брат!   Затянув портупею туже,  До костей промерз он, промок,  Каждодневно несет свою службу  Несгибаемый страж дорог!

День и ночь, при любой погоде, С неизменным жезлом в руке, На дорогах порядок наводит Лишь инспектор ГИБДД. На посту, нередко опасном, В слякоть, дождь, солнцепек, снегопад, Без присмотра не бросит трассу Чей-то сын и отец и брат! Затянув портупею туже, До костей промерз он, промок, Каждодневно несет свою службу Несгибаемый страж дорог!

В современном городе вы обязательно встретите элементы дорожной азбуки. Наиболее заметны дорожные знаки и сигналы светофора.

В современном городе вы обязательно встретите элементы дорожной азбуки. Наиболее заметны дорожные знаки и сигналы светофора.

 При движении большую часть времени взгляд водителя обращен на проезжую часть. Дорожный знак требует к себе внимания и перенесения зрения в сторону знака. А нельзя ли найти какую-нибудь полезную информацию о дорожной ситуации, не отвлекаясь, глядя прямо под колеса автомобиля?

При движении большую часть времени взгляд водителя обращен на проезжую часть. Дорожный знак требует к себе внимания и перенесения зрения в сторону знака. А нельзя ли найти какую-нибудь полезную информацию о дорожной ситуации, не отвлекаясь, глядя прямо под колеса автомобиля?

Если на поверхность проезжей части нанести обозначения, которые будут сообщать водителю нужную информацию, то она не останется незамеченной.  Такая информация есть и называется она …

Если на поверхность проезжей части нанести обозначения, которые будут сообщать водителю нужную информацию, то она не останется незамеченной. Такая информация есть и называется она …

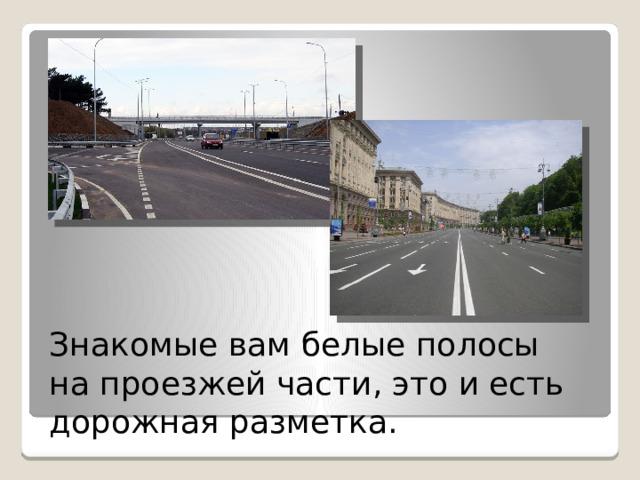

Знакомые вам белые полосы на проезжей части, это и есть дорожная разметка.

Знакомые вам белые полосы на проезжей части, это и есть дорожная разметка.

А з б ука  дороги    Дорожная разметка

А з б ука дороги

Дорожная разметка

!  Дорожная разметка – средство организации дорожного движения, представляющая собой линии, надписи и иные обозначения, которые наносятся на различные элементы дорог и дорожных сооружений, устанавливающие порядок дорожного движения с целью повышения его безопасности, указывающие габариты дорожных сооружений или направление дороги.

!

Дорожная разметка – средство организации дорожного движения, представляющая собой линии, надписи и иные обозначения, которые наносятся на различные элементы дорог и дорожных сооружений, устанавливающие порядок дорожного движения с целью повышения его безопасности, указывающие габариты дорожных сооружений или направление дороги.

 Разметка может применяться самостоятельно, а также в сочетании с другими средствами регулирования движения - дорожными знаками и светофорами. ! Выделяют два вида разметки: горизонтальную и вертикальную.

Разметка может применяться самостоятельно, а также в сочетании с другими средствами регулирования движения - дорожными знаками и светофорами.

!

Выделяют два вида разметки: горизонтальную и вертикальную.

!  Вертикальная разметка  в виде сочетания чёрных и белых полос на дорожных сооружениях и элементах оборудования дорог показывает их габариты и служит средством зрительного ориентирования.

!

Вертикальная разметка в виде сочетания чёрных и белых полос на дорожных сооружениях и элементах оборудования дорог показывает их габариты и служит средством зрительного ориентирования.

 Широкие чередующиеся чёрно-белые  полосы , наклонённые в сторону проезжей части обозначают элементы дорожных сооружений (опор мостов, путепроводов, торцовых частей парапетов и т.п.), представляющих опасность для движения  транспортных средств.   !

Широкие чередующиеся чёрно-белые  полосы , наклонённые в сторону проезжей части обозначают элементы дорожных сооружений (опор мостов, путепроводов, торцовых частей парапетов и т.п.), представляющих опасность для движения  транспортных средств.

!

!  Широкие чередующиеся чёрно-белые  полосы , расположенные перпендикулярно к  проезжей части  обозначают нижний край пролетного строения мостов, путепроводов, тоннелей  и т.п.

!

Широкие чередующиеся чёрно-белые  полосы , расположенные перпендикулярно к  проезжей части

обозначают нижний край пролетного строения мостов, путепроводов, тоннелей  и т.п.

!  Широкие чередующиеся чёрно-белые  полосы , расположенные параллельно  проезжей части обозначают круглые тумбы, установленные  на разделительных полосах или островках безопасности.

!

Широкие чередующиеся чёрно-белые  полосы , расположенные параллельно  проезжей части обозначают круглые тумбы, установленные  на разделительных полосах или островках безопасности.

!  Широкие  полосы чёрного цвета , наклонённые в сторону проезжей части обозначают направляющие столбики, надолбы, опоры ограждения и т.п. Могут дополняться световозвращателями: справа – красными, слева – белыми или желтыми.

!

Широкие  полосы чёрного цвета , наклонённые в сторону проезжей части обозначают направляющие столбики, надолбы, опоры ограждения и т.п. Могут дополняться световозвращателями: справа – красными, слева – белыми или желтыми.

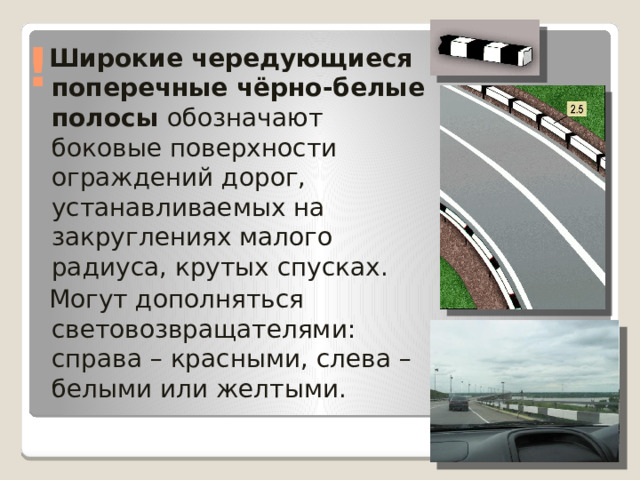

!  Широкие чередующиеся поперечные чёрно-белые  полосы обозначают боковые поверхности ограждений дорог, устанавливаемых на закруглениях малого радиуса, крутых спусках.  Могут дополняться световозвращателями: справа – красными, слева – белыми или желтыми.

!

Широкие чередующиеся поперечные чёрно-белые  полосы обозначают боковые поверхности ограждений дорог, устанавливаемых на закруглениях малого радиуса, крутых спусках.

Могут дополняться световозвращателями: справа – красными, слева – белыми или желтыми.

!  Широкая продольная   полоса чёрного цвета   обозначает боковые поверхности ограждений дорог, устанавливаемых на других, менее опасных участках дорог. Может дополняться световозвращателями: справа – красными, слева – белыми или желтыми.

!

Широкая продольная   полоса чёрного цвета   обозначает боковые поверхности ограждений дорог, устанавливаемых на других, менее опасных участках дорог. Может дополняться световозвращателями: справа – красными, слева – белыми или желтыми.

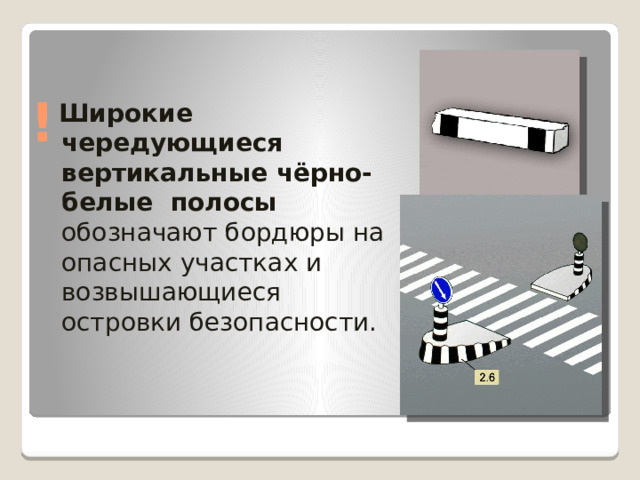

!  Широкие чередующиеся вертикальные чёрно-белые  полосы обозначают  бордюры на опасных участках и возвышающиеся островки безопасности.

!

Широкие чередующиеся вертикальные чёрно-белые  полосы обозначают бордюры на опасных участках и возвышающиеся островки безопасности.

! Горизонтальная разметка  наносится белыми или желтыми линиями непосредственно на проезжую часть либо по верху бордюра.

!

Горизонтальная разметка наносится белыми или желтыми линиями непосредственно на проезжую часть либо по верху бордюра.

!  Поперечные линии белого цвета – обозначают регулируемый или нерегулируемый пешеходный переход. Применяют эту разметку самостоятельно или в сочетании со знаками «Пешеходный переход».

!

Поперечные линии белого цвета – обозначают регулируемый или нерегулируемый пешеходный переход. Применяют эту разметку самостоятельно или в сочетании со знаками «Пешеходный переход».

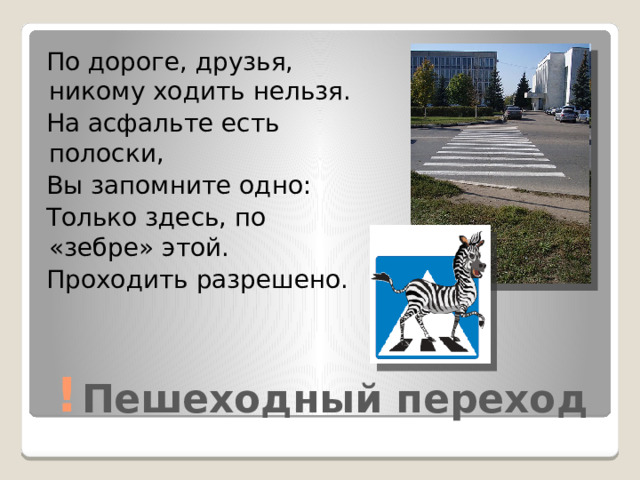

 По дороге, друзья, никому ходить нельзя.  На асфальте есть полоски,  Вы запомните одно:  Только здесь, по «зебре» этой.  Проходить разрешено. Пешеходный переход !

По дороге, друзья, никому ходить нельзя.

На асфальте есть полоски,

Вы запомните одно:

Только здесь, по «зебре» этой.

Проходить разрешено.

Пешеходный переход

!

 Белые полоски на проезжей части называют «Зеброй» потому, что они очень похожи на расцветку настоящей зебры. Правильнее же называть это место – «Пешеходный переход». Белые полосы были придуманы, чтобы место перехода выделялось на дороге, чтобы пешеход, находящийся на переходе, был лучше виден водителю: на фоне белых полос человек становится гораздо заметнее, чем на асфальте. Приближаясь к пешеходному переходу, водители знают, что здесь, на проезжей части, могут быть пешеходы. Поэтому они усиливают внимание и снижают скорость. !

Белые полоски на проезжей части называют «Зеброй» потому, что они очень похожи на расцветку настоящей зебры. Правильнее же называть это место – «Пешеходный переход». Белые полосы были придуманы, чтобы место перехода выделялось на дороге, чтобы пешеход, находящийся на переходе, был лучше виден водителю: на фоне белых полос человек становится гораздо заметнее, чем на асфальте. Приближаясь к пешеходному переходу, водители знают, что здесь, на проезжей части, могут быть пешеходы. Поэтому они усиливают внимание и снижают скорость.

!

!  Стрелы разметки «Пешеходный переход» указывают направление движения пешеходов и напоминают, что на переходе надо придерживаться правой стороны.

!

Стрелы разметки «Пешеходный переход» указывают направление движения пешеходов и напоминают, что на переходе надо придерживаться правой стороны.

В школе вы – ученики, А в театре – зрители, А в музее, в зоопарке – Все мы посетители. А коль на улицу ты вышел, Знай, приятель, наперед: Всех названий стал ты выше, Стал ты сразу…

В школе вы – ученики,

А в театре – зрители,

А в музее, в зоопарке –

Все мы посетители.

А коль на улицу ты вышел,

Знай, приятель, наперед:

Всех названий стал ты выше,

Стал ты сразу…

!  Пунктирные линии обозначают место, где велосипедная дорожка пересекает проезжую часть. Разметку применяют самостоятельно или в сочетании со знаком «Велосипедная дорожка». Двигаться в пределах этой разметки имеют право только велосипедисты, а при их отсутствии - пешеходы.

!

Пунктирные линии обозначают место, где велосипедная дорожка пересекает проезжую часть. Разметку применяют самостоятельно или в сочетании со знаком «Велосипедная дорожка». Двигаться в пределах этой разметки имеют право только велосипедисты, а при их отсутствии - пешеходы.

!  Узкая сплошная белая линия разделяет транспортные потоки противоположных направлений и обозначает границы полос для движения в опасных местах. Пересекать и наезжать на линию запрещается.

!

Узкая сплошная белая линия разделяет транспортные потоки противоположных направлений и обозначает границы полос для движения в опасных местах.

Пересекать и наезжать на линию запрещается.

!  Сплошная линия белого цвета обозначает край проезжей части на дорогах, имеющих более двух полос движения. Допускается ее пересечение, если она расположена с правой стороны от водителя для остановки транспортного средства на обочине.

!

Сплошная линия белого цвета обозначает край проезжей части на дорогах, имеющих более двух полос движения. Допускается ее пересечение, если она расположена с правой стороны от водителя для остановки транспортного средства на обочине.

!  Прерывистые белые линии  помогают формировать транспортные потоки. На таких линиях пешеход останавливаться не должен .

!

Прерывистые белые линии помогают формировать транспортные потоки. На таких линиях пешеход останавливаться не должен .

 Двойные линии белого цвета, одна из которых сплошная, а другая прерывистая со штрихами служит для:  разделения транспортных потоков противоположных или попутных направлений на участках дорог, где перестроение разрешено только из одной полосы; обозначает места, предназначенные для разворота, въезда и выезда со стояночных площадок и тому подобного, где движение разрешено только в одну сторону. Этот тип разметки разрешается пересекать со стороны прерывистой линии, а также и со стороны сплошной, но только при завершении обгона или объезда.    !

Двойные линии белого цвета, одна из которых сплошная, а другая прерывистая со штрихами служит для:

  • разделения транспортных потоков противоположных или попутных направлений на участках дорог, где перестроение разрешено только из одной полосы;
  • обозначает места, предназначенные для разворота, въезда и выезда со стояночных площадок и тому подобного, где движение разрешено только в одну сторону.
  • Этот тип разметки разрешается пересекать со стороны прерывистой линии, а также и со стороны сплошной, но только при завершении обгона или объезда.

!

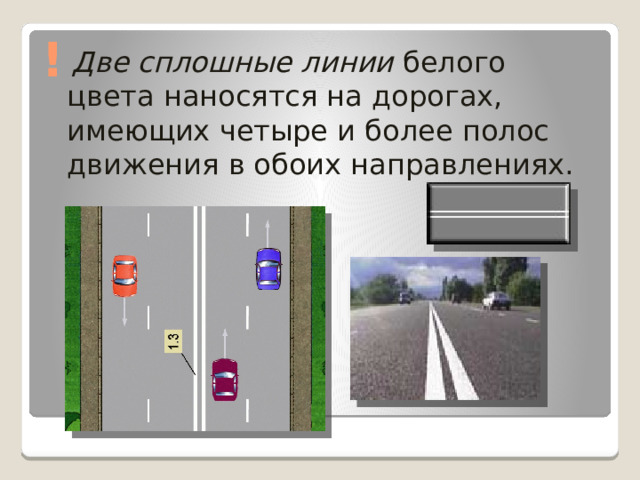

!  Две сплошные линии белого цвета наносятся на дорогах, имеющих четыре и более полос движения в обоих направлениях.

!

Две сплошные линии белого цвета наносятся на дорогах, имеющих четыре и более полос движения в обоих направлениях.

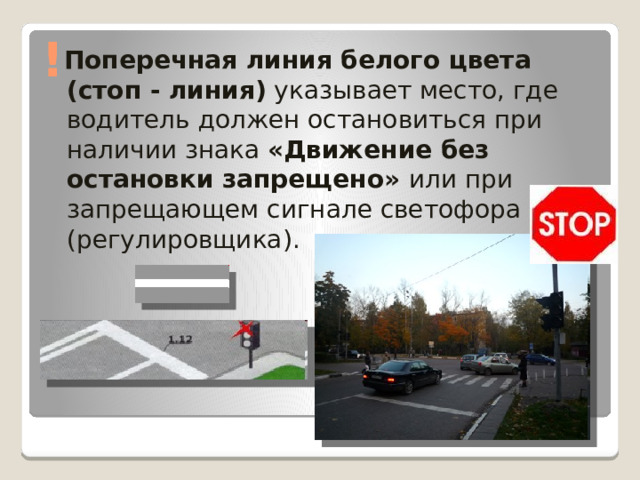

!  Поперечная линия белого цвета (стоп - линия) указывает место, где водитель должен остановиться при наличии знака «Движение без остановки запрещено» или при запрещающем сигнале светофора (регулировщика).

!

Поперечная линия белого цвета (стоп - линия) указывает место, где водитель должен остановиться при наличии знака «Движение без остановки запрещено» или при запрещающем сигнале светофора (регулировщика).

!  Сплошная, зигзагообразная линия желтого цвет указывает место остановки маршрутных транспортных средств и стоянки такси.  Применяется со знаками «Место остановки автобуса и (или) троллейбуса», «Место остановки трамвая», «Место стоянки легкового такси». Транспортным средствам запрещается остановка на линиях разметки, кроме случаев, когда это необходимо для посадки или высадки пассажиров при условии, если не создаются помехи для движения маршрутным транспортным средствам.

!

Сплошная, зигзагообразная линия желтого цвет указывает место остановки маршрутных транспортных средств и стоянки такси.

Применяется со знаками «Место остановки автобуса и (или) троллейбуса», «Место остановки трамвая», «Место стоянки легкового такси». Транспортным средствам запрещается остановка на линиях разметки, кроме случаев, когда это необходимо для посадки или высадки пассажиров при условии, если не создаются помехи для движения маршрутным транспортным средствам.

!  Прерывистая линия желтого цвета обозначает места, где запрещена стоянка. Применяется самостоятельно или в сочетании со знаком

!

Прерывистая линия желтого цвета обозначает места, где запрещена стоянка. Применяется самостоятельно или в сочетании со знаком "Стоянка запрещена" и наносится у края проезжей части или по верху бордюра.

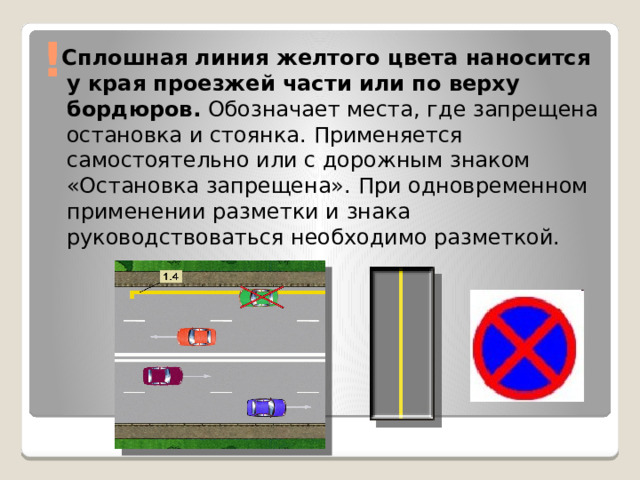

!  Сплошная линия желтого цвета наносится у края проезжей части или по верху бордюров. Обозначает места, где запрещена остановка и стоянка. Применяется самостоятельно или с дорожным знаком «Остановка запрещена». При одновременном применении разметки и знака руководствоваться необходимо разметкой.

!

Сплошная линия желтого цвета наносится у края проезжей части или по верху бордюров. Обозначает места, где запрещена остановка и стоянка. Применяется самостоятельно или с дорожным знаком «Остановка запрещена». При одновременном применении разметки и знака руководствоваться необходимо разметкой.

 «Разметка является одним из важнейших средств организации дорожного движения и в значительной мере влияет на безопасность движения»  Комментарий к ПДД РФ

«Разметка является одним из важнейших средств организации дорожного движения и в значительной мере влияет на безопасность движения»

Комментарий к ПДД РФ

 Берегите себя!

Берегите себя!
