Что такое CAN шина

CAN-шина – это одно из устройств в электронной автоматике автомобиля, на которое возлагается задача по объединению различных датчиков и процессоров в общую синхронизированную систему. Она обеспечивает сбор и обмен данными, посредством чего в работу различных систем и узлов машины вносятся необходимые корректировки.

Аббревиатура CAN расшифровывается как Controller Area Network, то есть сеть контроллеров. Соответственно, CAN-шина – это устройство, принимающее информацию от устройств и передающее между ними. Данный стандарт был разработан и внедрён более 30 лет назад компанией Robert Bosch GmbH. Сейчас его используются в автомобилестроении, промышленной автоматизации и сфере проектирования объектов, обозначаемых «умными», например, домов.

Как работает CAN шина

Фактически, шина представляет собой компактное устройство со множеством входов для подключения кабелей или разъём, к которому подсоединяются кабели. Принцип её действия заключается в передаче сообщений между разными компонентами электронной системы.

Для передачи разной информации в сообщения включаются идентификаторы. Они уникальны и сообщают, например, что в конкретный момент времени автомобиль едет со скоростью 60 км/ч. Серия сообщения отправляется на все устройства, но благодаря индивидуальным идентификаторам они обрабатывают только те, которые предназначаются именно для них. Идентификаторы CAN-шины могут иметь длину от 11 до 29 бит.

В зависимости от назначения КАН шины разделяются на несколько категорий:

Силовые. Они предназначены для синхронизации и обмена данными между электронным блоком двигателя и антиблокировочной системой, коробкой передач, зажиганием, другими рабочими узлами автомобиля.

Комфорт. Эти шины обеспечивают совместную работу цифровых интерфейсов, которые не связаны с ходовыми блоками машины, а отвечают за комфорт. Это система подогрева сидений, климат-контроль, регулировка зеркал и т.п.

Информационно-командные. Эти модели разработаны для оперативного обмена информацией между узлами, отвечающими за обслуживание авто. Например, навигационной системой, смартфоном и ЭБУ.

Для чего CAN шина в автомобиле

Распространение интерфейса КАН в автомобильной сфере связано с тем, что он выполняет ряд важных функций:

упрощает алгоритм подсоединения и функционирования дополнительных систем и приборов;

снижает влияние внешних помех на работу электроники;

обеспечивает одновременное получение, анализ и передачу информации к устройствам;

ускоряет передачу сигналов к механизмам, ходовым узлам и иным устройствам;

уменьшает количество необходимых проводов;

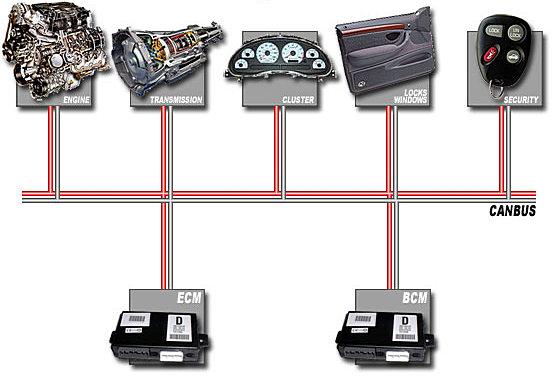

В современном автомобиле цифровая шина обеспечивает работу следующих компонентов и систем:

центральный монтажный блок и замок зажигания;

антиблокировочная система;

двигатель и коробка переключения передач;

подушки безопасности;

рулевой механизм;

датчик поворота руля;

силовой агрегат;

электронные блоки для парковки и блокировки дверей;

датчик давления в колёсах;

блок управления стеклоочистителями;

топливный насос высокого давления;

звуковая система;

информационно-навигационные модули.

Этот не полный список, так как в него не включаются внешние совместимые приборы, которые тоже можно соединить с шиной. Часто таким образом подключается автомобильная сигнализация. CAN-шина также доступна для подключения внешних устройств для мониторинга рабочих показателей и диагностики на ПК. А при подключении автосигнализации вместе с маяком можно управлять отдельными системами извне, например, со смартфона.

Плюсы и минусы CAN шины

Специалисты по автомобильной электронике, высказываясь в пользу использования CAN-интерфейса, отмечают следующие преимущества:

• простой канал обмена данными;

• скорость передачи информации;

• широкая совместимость с рабочими и диагностическими приборами;

• более простая схема установки автосигнализации;

• многоуровневый мониторинг и контроль интерфейсов;

• автоматическое распределение скорости передачи с приоритетом в пользу основных систем и узлов.

Но есть у CAN-шины и функциональные недостатки:

• при повышенной информационной нагрузке на канал вырастает время отклика, что особенно характерно для работы автомобилей, «напичканных» электронными устройствами;

• из-за использования протокола высшего уровня встречаются проблемы стандартизации.

Возможные проблемы с CAN шиной

По причине включения во многие функциональные процессы, неполадки в работе CAN-шины проявляются очень быстро. Среди признаков нарушений чаще всего проявляются:

• индикация вопросительного знака на приборной панели;

• одновременное свечение нескольких лампочек, например, CHECK ENGINE и ABS;

• исчезновение показателей уровня топлива, оборотов двигателя, скорости на приборной панели.

Такие проблемы возникают по разным причинам, связанным с питанием или нарушением электроцепи. Это может быть замыкание на массу или аккумулятор, обрыв цепи, повреждение перемычек, падение напряжения из-за проблем с генератором или разряд АКБ.

Первая мера для проверки шины – компьютерная диагностика всех систем. Если она показывает шину, необходимо измерить напряжение на выводах H и L (должно быть ~4V) и изучить форму сигнала на осциллографе под зажиганием. Если сигнала нет или он соответствует напряжению сети, налицо замыкание или обрыв.

Ввиду сложности системы и большого количества подключений компьютерную диагностику и устранение неисправностей целесообразно передать в руки специалистов с высококачественным оборудованием.
