Автомобильное реле

ЭЛЕКТРО МАГНИТНОЕ РЕЛЕ

Автомобильное реле

Прошлое

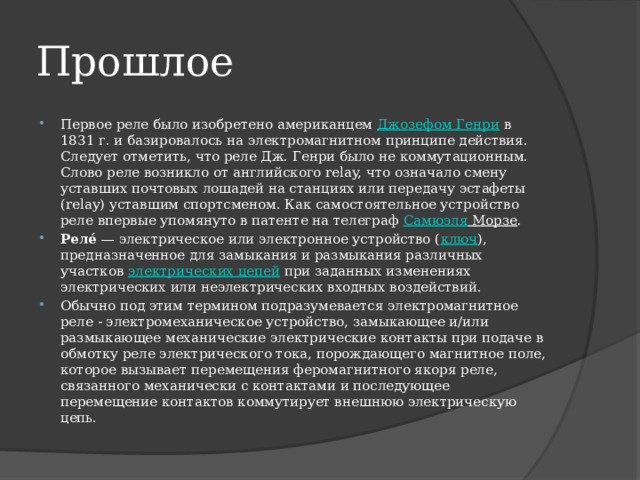

• Первое реле было изобретено американцем  Джозефом Генри  в 1831 г. и базировалось на электромагнитном принципе действия. Следует отметить, что реле Дж. Генри было не коммутационным. Слово реле возникло от английского relay, что означало смену уставших почтовых лошадей на станциях или передачу эстафеты (relay) уставшим спортсменом. Как самостоятельное устройство реле впервые упомянуто в патенте на телеграф  Самюэля Морзе .
• Реле́  — электрическое или электронное устройство ( ключ ), предназначенное для замыкания и размыкания различных участков  электрических цепей  при заданных изменениях электрических или неэлектрических входных воздействий.
• Обычно под этим термином подразумевается электромагнитное реле - электромеханическое устройство, замыкающее и/или размыкающее механические электрические контакты при подаче в обмотку реле электрического тока, порождающего магнитное поле, которое вызывает перемещения феромагнитного якоря реле, связанного механически с контактами и последующее перемещение контактов коммутирует внешнюю электрическую цепь.

Общий вид

Схема включения

Изображение на схемах

Применение реле

• Схема реле содержащее диод и подключение его обмотки:
• При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. Силовые контакты маркируются всегда как 30, 87 и 87а. 30-й контакт всегда присутствует в реле. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а. Если на обмотку подан сигнал, то 30 контакт отключается от 87а и подключается к 87. 87а или 87 контакт могут отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи.
• Реле используют в тех случаях когда исполнительное устройство потребляет больший ток (до 30-40 ампер), чем способен выдать управляющий выход (потребление катушек реле как правило не превышает 200миллиампер).
