Архитектура компьютерных сетей

Компьютерная (вычислительная) сеть или сеть передачи дан­ных представляет собой некоторую совокупность узлов (компью­теров, рабочих станций или других устройств), соединенных ком­муникационными каналами, а также набор оборудования, обес­печивающего соединение станций и передачу между ними информации.

Сегодня существует огромное многообразие компьютерных сетей самых разных назначений, построенных на основе различ­ных компьютерных и коммуникационных технологий и опреде­ляемых использованием той или иной сетевой архитектуры.

Архитектура компьютерных сетей

Борисов В.А.

КАСК – филиал ФГБОУ ВПО РАНХ и ГС

Красноармейск 2011 г.

Компьютерная (вычислительная) сеть

• Совокупность узлов, соединенных коммуникационными каналами, а также набор оборудования, обеспечивающего соединение станций и передачу между ними информации.

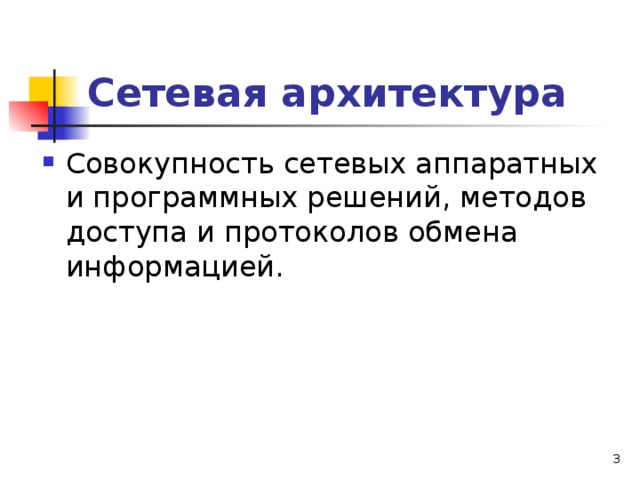

Сетевая архитектура

• Совокупность сетевых аппаратных и программных решений, методов доступа и протоколов обмена информацией.

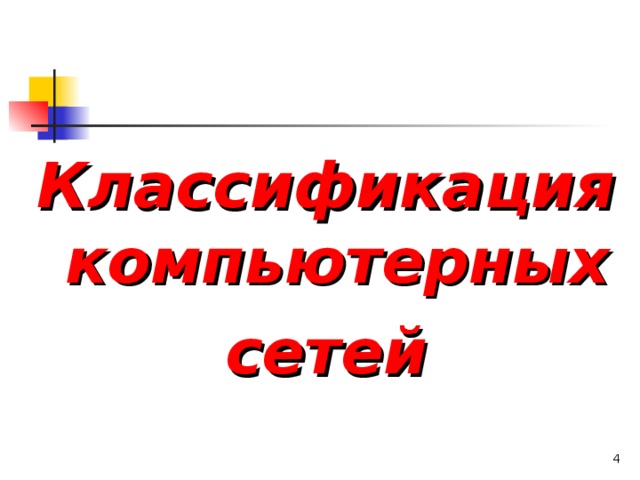

Классификация компьютерных

сетей

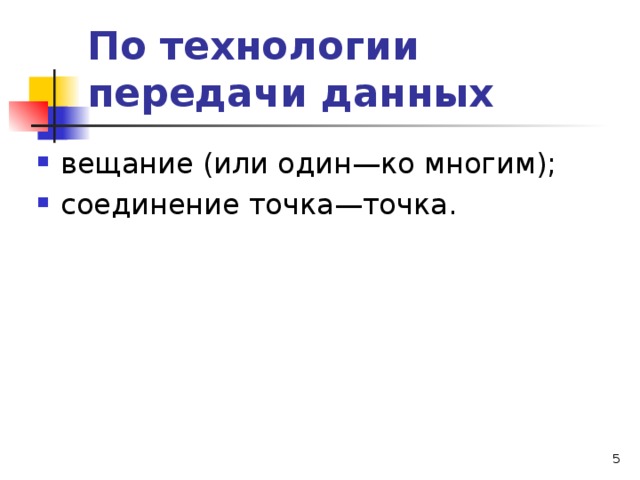

По технологии передачи данных

• вещание (или один—ко многим);
• соединение точка—точка.

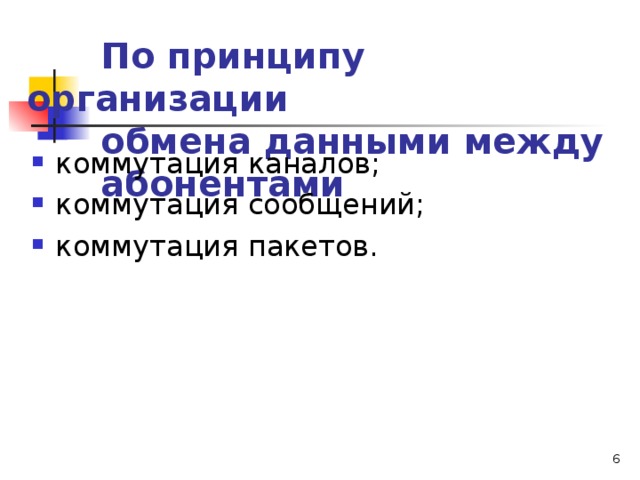

По принципу организации обмена данными между абонентами

• коммутация каналов;
• коммутация сообщений;
• коммутация пакетов.

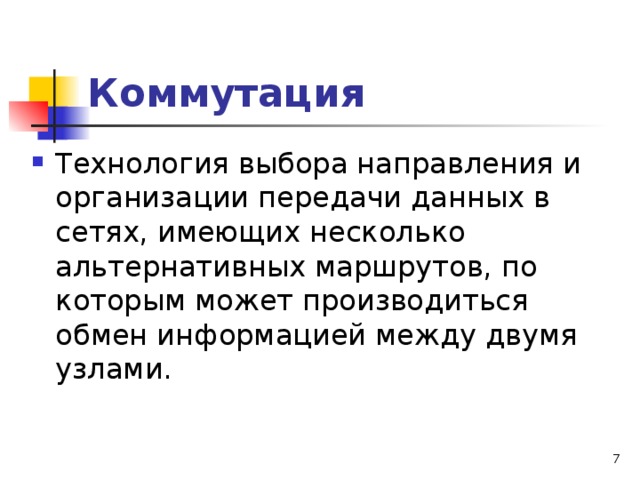

Коммутация

• Технология выбора направления и организации передачи данных в сетях, имеющих несколько альтернативных маршрутов, по которым может производиться обмен информацией между двумя узлами.

Сетевой трафик

• (от англ, traffic — движение).
• Передаваемые по сети информационные потоки во время обмена информацией между двумя узлами.

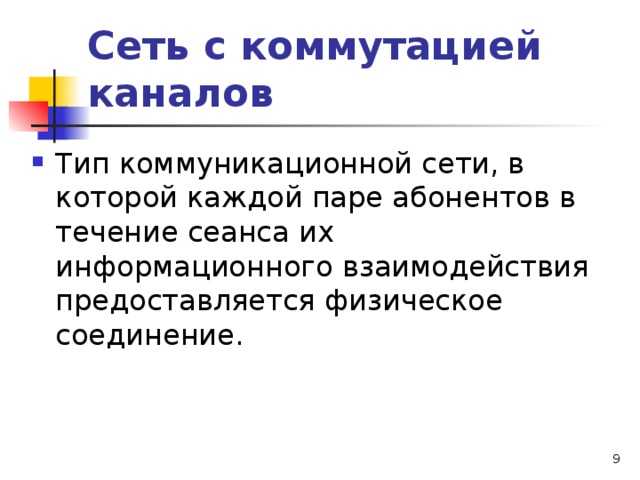

Сеть с коммутацией каналов

• Тип коммуникационной сети, в которой каждой паре абонентов в течение сеанса их информационного взаимодействия предоставляется физическое соединение.

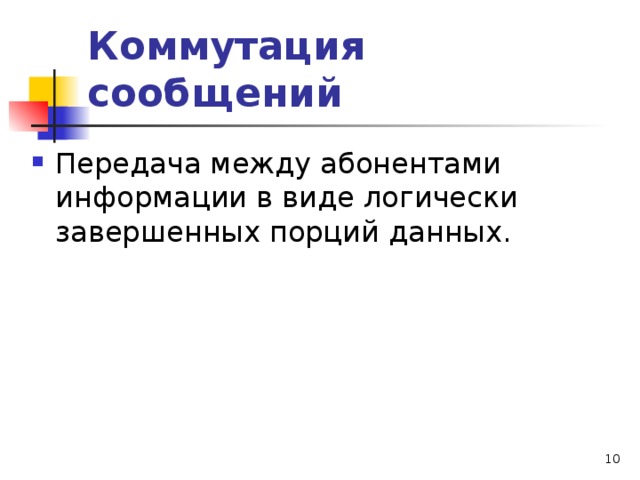

Коммутация сообщений

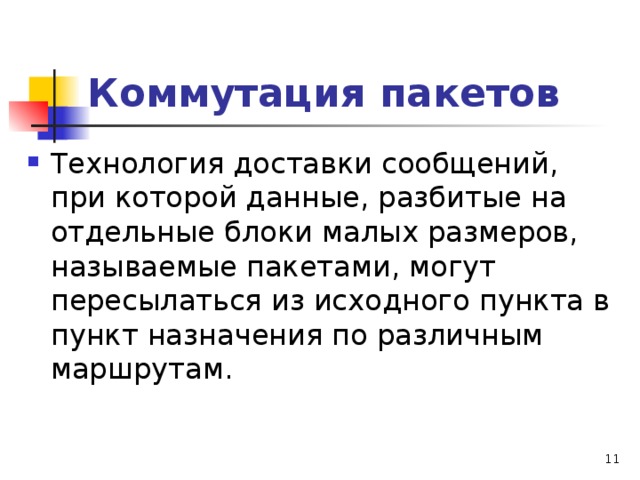

Коммутация пакетов

• Технология доставки сообщений, при которой данные, разбитые на отдельные блоки малых размеров, называемые пакетами, могут пересылаться из исходного пункта в пункт назначения по различным маршрутам.

Сеть с коммутацией пакетов

• Коммуникационная сеть, состоящая из соединенных друг с другом магистральными каналами узлов коммутации, в которой данные передаются в виде пакетов, с промежуточным хранением этих пакетов на узлах коммутации.

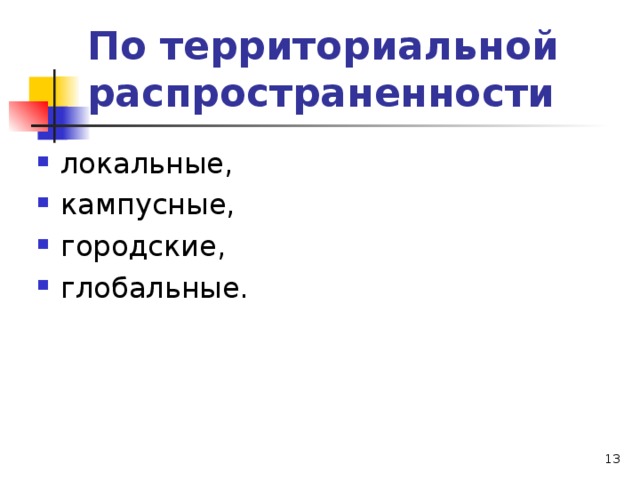

По территориальной распространенности

• локальные,
• кампусные,
• городские,
• глобальные.

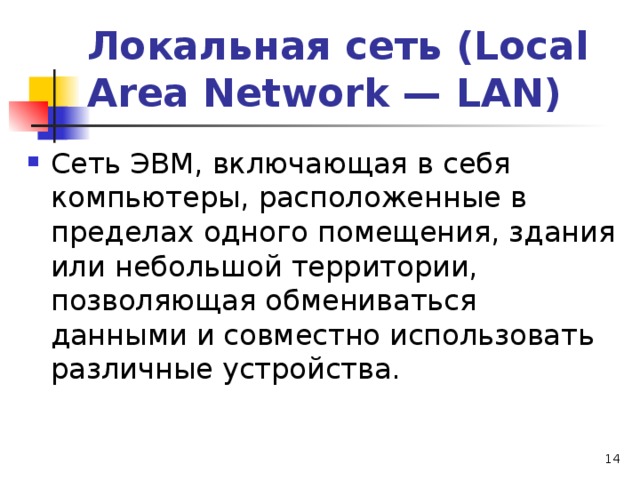

Локальная сеть (Local Area Network — LAN)

• Сеть ЭВМ, включающая в себя компьютеры, расположенные в пределах одного помещения, здания или небольшой территории, позволяющая обмениваться данными и совместно использовать различные устройства.

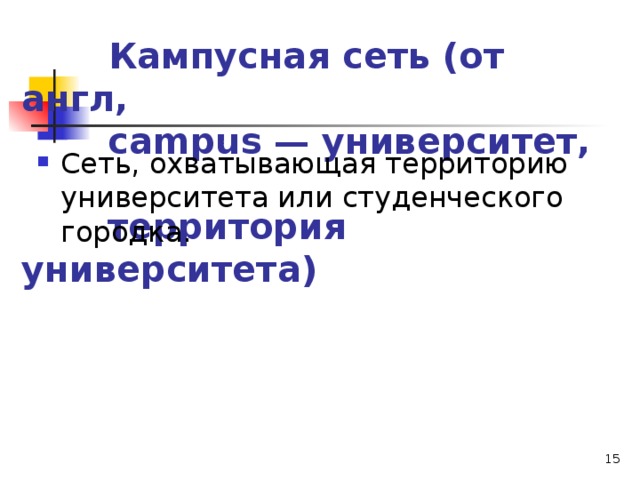

Кампусная сеть (от англ, campus — университет, территория университета)

• Сеть, охватывающая территорию университета или студенческого городка.

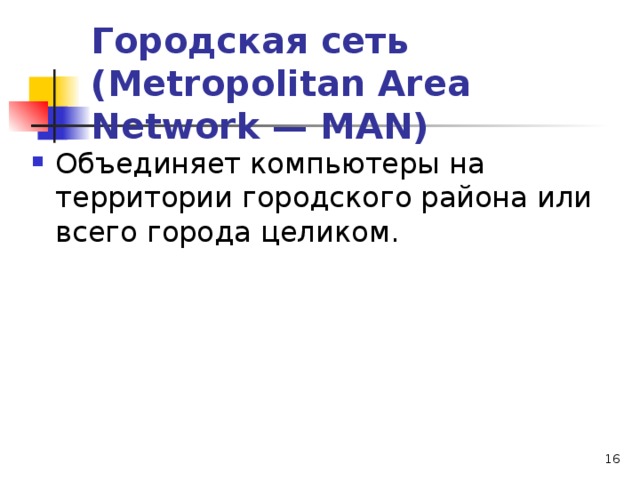

Городская сеть (Metropolitan Area Network — MAN)

• Объединяет компьютеры на территории городского района или всего города целиком.

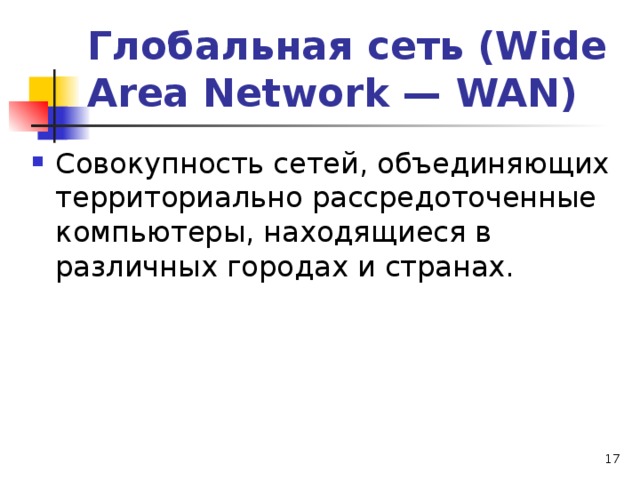

Глобальная сеть (Wide Area Network — WAN)

• Совокупность сетей, объединяющих территориально рассредоточенные компьютеры, находящиеся в различных городах и странах.

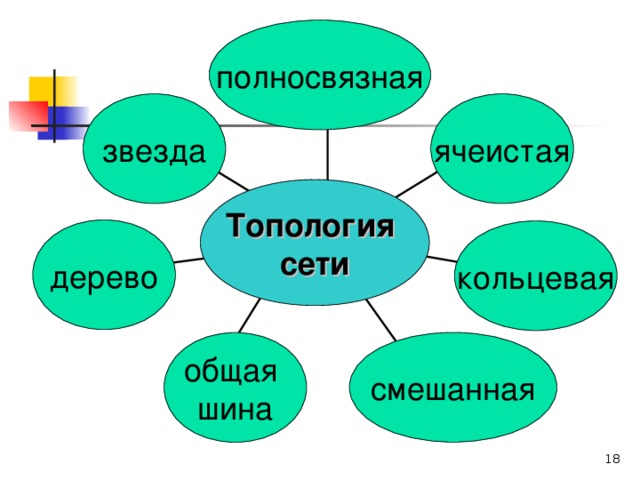

полносвязная

звезда

ячеистая

Топология

сети

дерево

кольцевая

смешанная

общая

шина

По скорости передачи данных

• низкоскоростные (до 10 Мбит/с);
• среднескоростные (до 100 Мбит/с);
• высокоскоростные (свыше 100 Мбит/с).

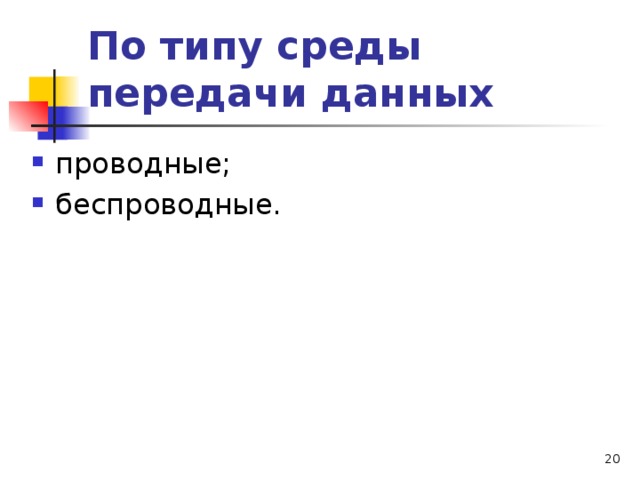

По типу среды передачи данных

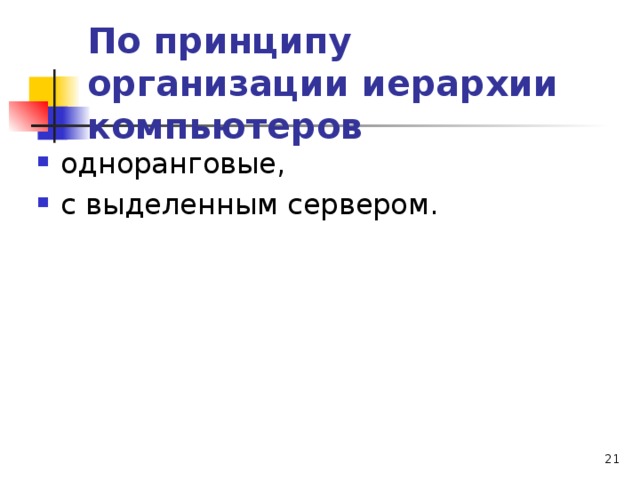

По принципу организации иерархии компьютеров

• одноранговые,
• с выделенным сервером.

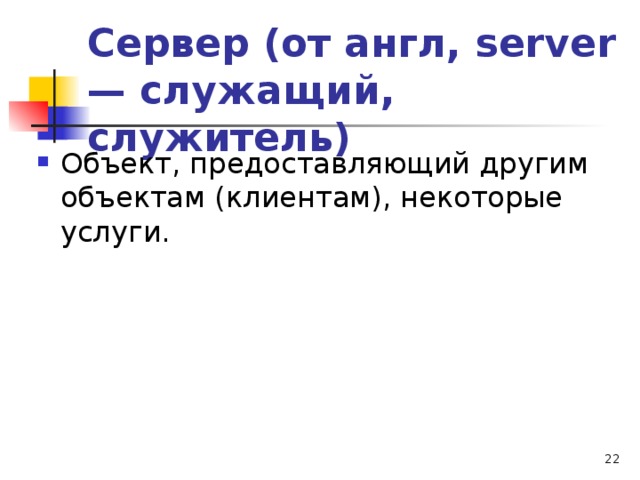

Сервер (от англ, server — служащий, служитель)

• Объект, предоставляющий другим объектам (клиентам), некоторые услуги.

Сети с выделенным сервером

• файл-сервер — данные и программы по требованию пользователя пересылаются с сервера ему на компьютер;
• клиент-сервер — выполнение программ и обработка данных происходят на сервере по запросу пользователя.

Топологии компьютерных сетей

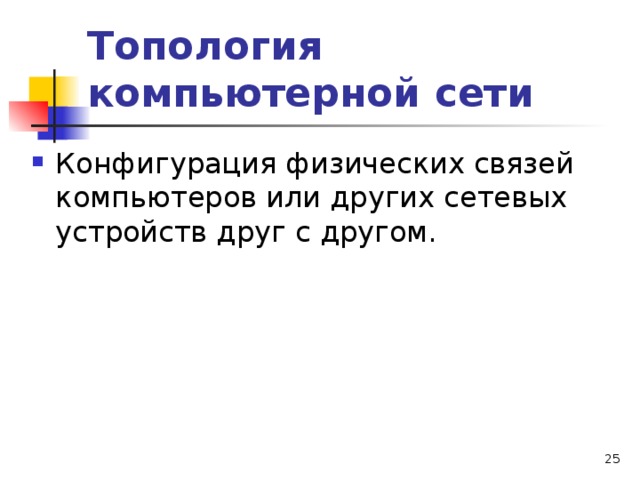

Топология компьютерной сети

• Конфигурация физических связей компьютеров или других сетевых устройств друг с другом.

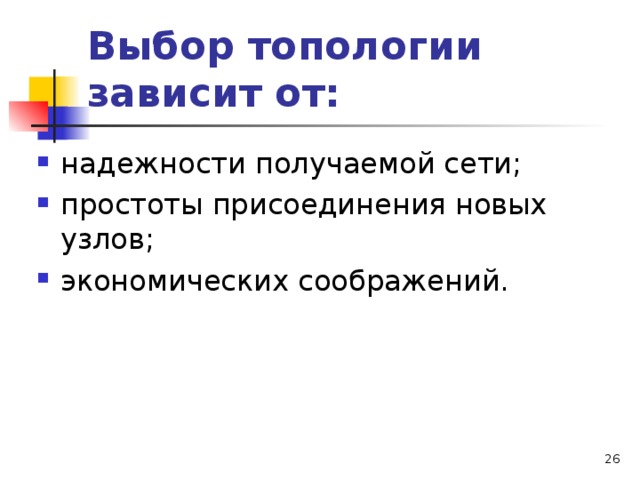

Выбор топологии зависит от:

• надежности получаемой сети;
• простоты присоединения новых узлов;
• экономических соображений.

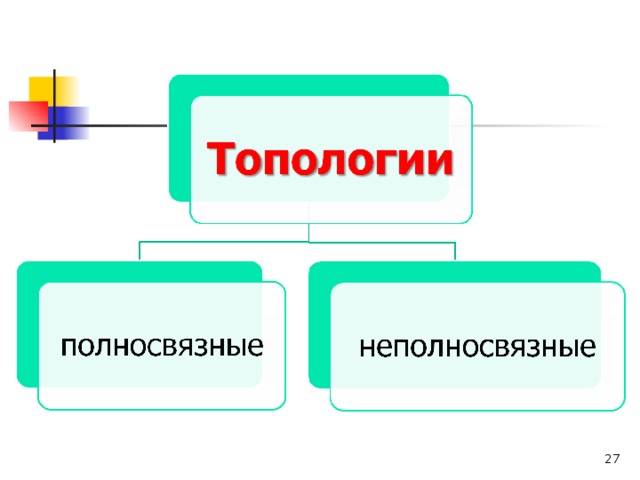

Полносвязные топологии

• Подразумевают наличие отдельного канала для связи любых двух компьютеров сети.

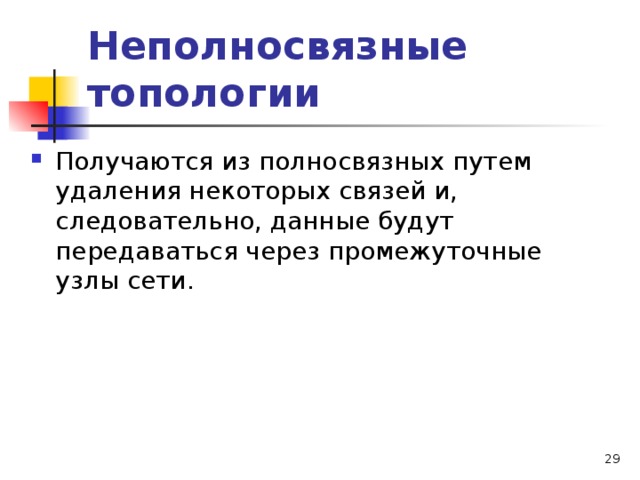

Неполносвязные топологии

• Получаются из полносвязных путем удаления некоторых связей и, следовательно, данные будут передаваться через промежуточные узлы сети.

Ячеистая топология

• Получается из полносвязной за счет удаления некоторых возможных связей.

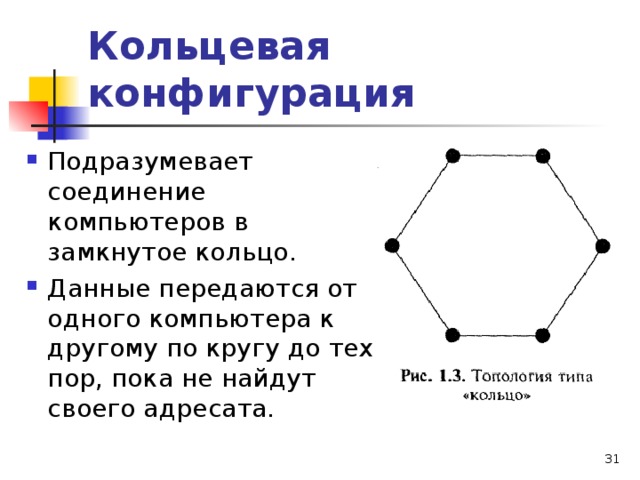

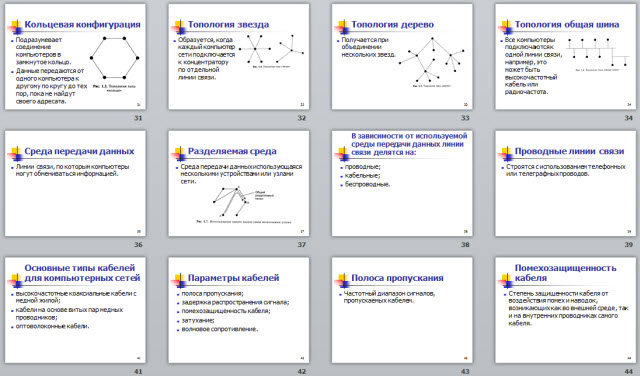

Кольцевая конфигурация

• Подразумевает соединение компьютеров в замкнутое кольцо.
• Данные передаются от одного компьютера к другому по кругу до тех пор, пока не найдут своего адресата.

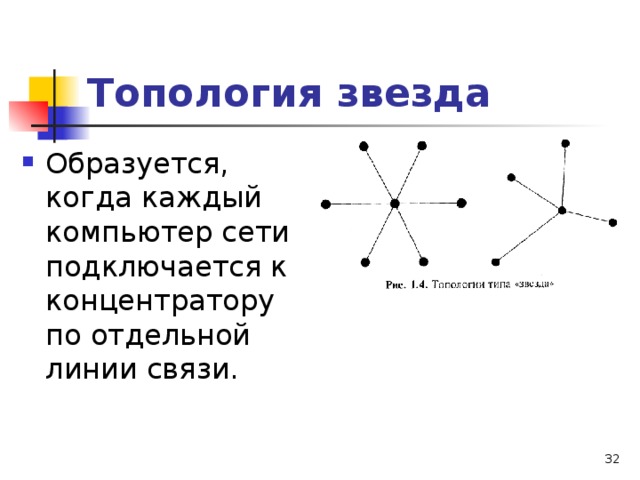

Топология звезда

• Образуется, когда каждый компьютер сети подключается к концентратору по отдельной линии связи.

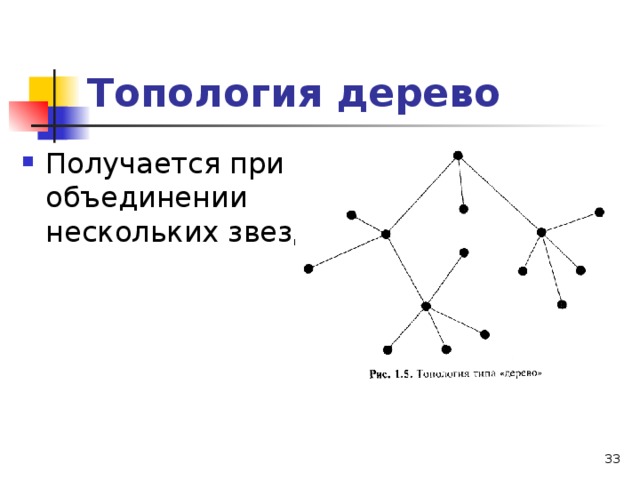

Топология дерево

• Получается при объединении нескольких звезд.

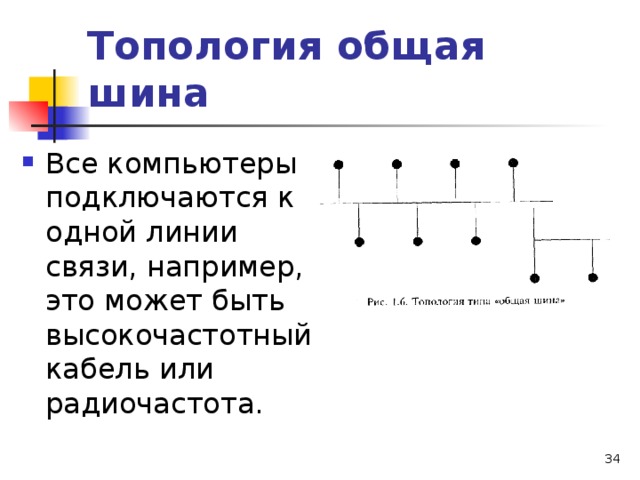

Топология общая шина

• Все компьютеры подключаются к одной линии связи, например, это может быть высокочастотный кабель или радиочастота.

Среды

передачи данных

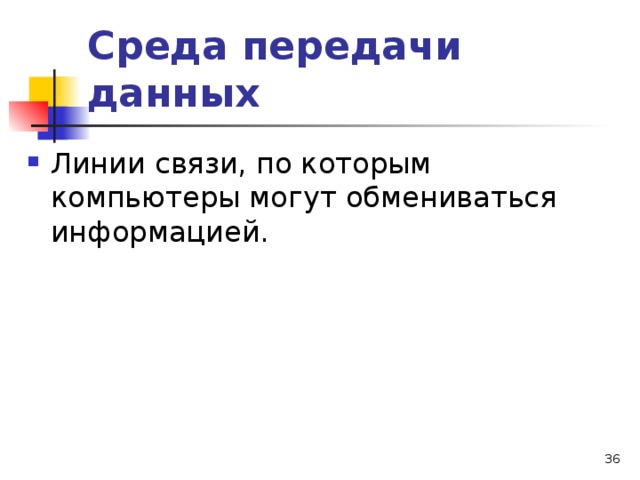

Среда передачи данных

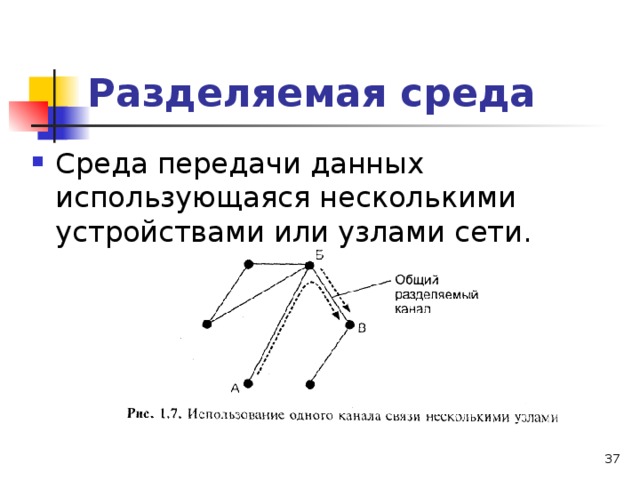

Разделяемая среда

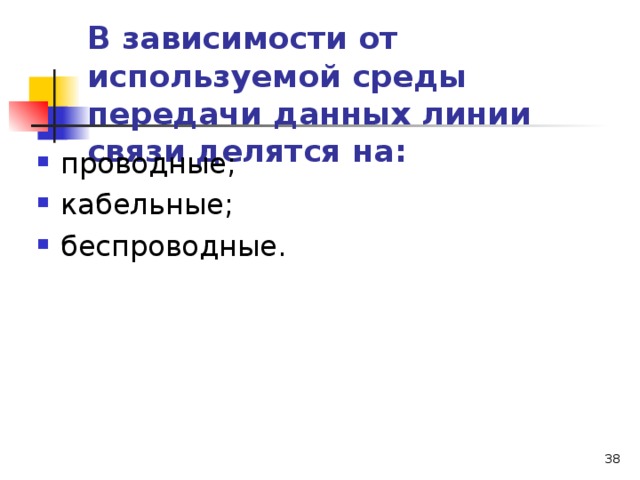

В зависимости от используемой среды передачи данных линии связи делятся на:

• проводные;
• кабельные;
• беспроводные.

Проводные линии связи

• Строятся с использованием телефонных или телеграфных проводов.

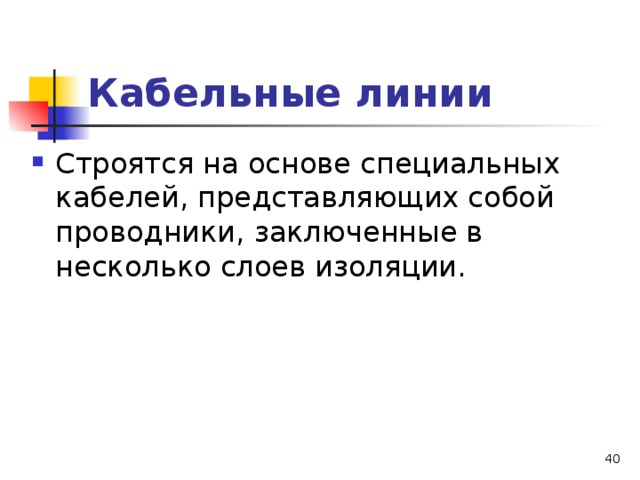

Кабельные линии

• Строятся на основе специальных кабелей, представляющих собой проводники, заключенные в несколько слоев изоляции.

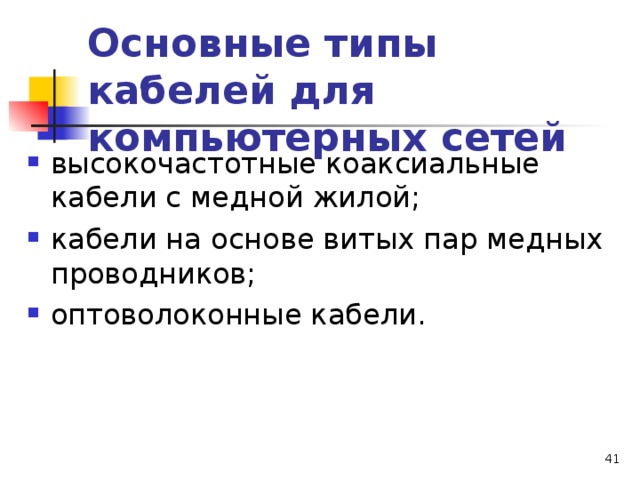

Основные типы кабелей для компьютерных сетей

• высокочастотные коаксиальные кабели с медной жилой;
• кабели на основе витых пар медных проводников;
• оптоволоконные кабели.

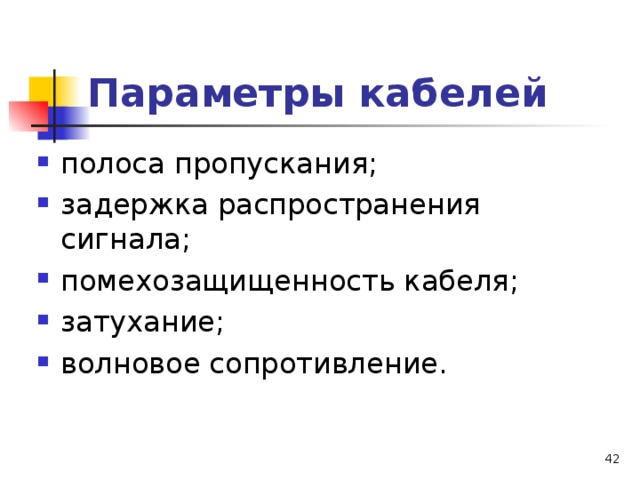

Параметры кабелей

• полоса пропускания;
• задержка распространения сигнала;
• помехозащищенность кабеля;
• затухание;
• волновое сопротивление.

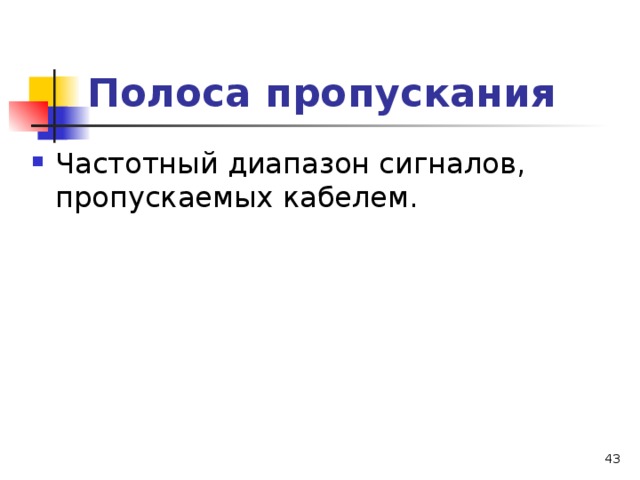

Полоса пропускания

• Частотный диапазон сигналов, пропускаемых кабелем.

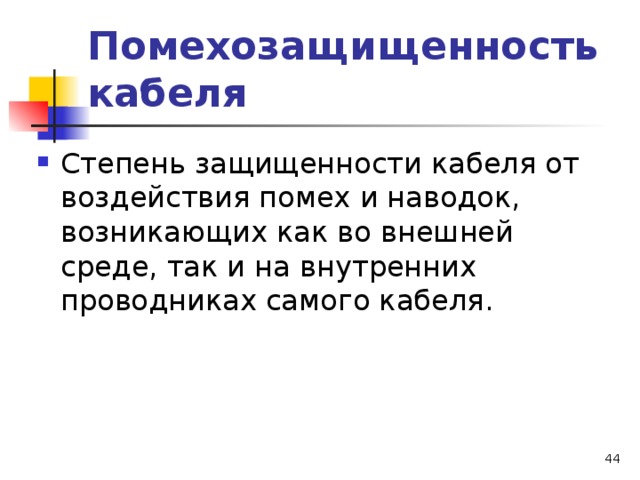

Помехозащищенность кабеля

• Степень защищенности кабеля от воздействия помех и наводок, возникающих как во внешней среде, так и на внутренних проводниках самого кабеля.

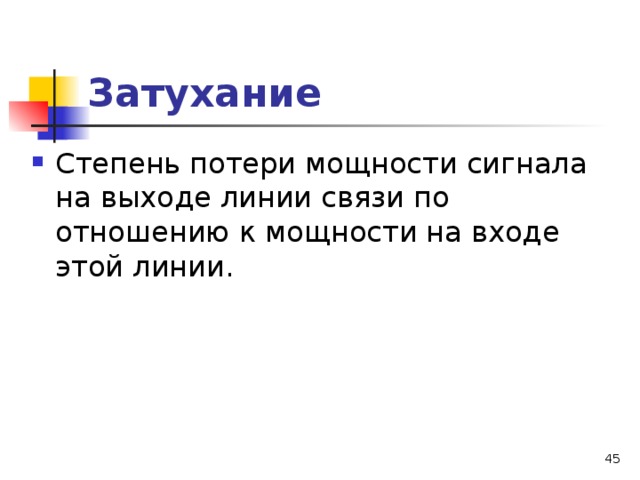

Затухание

• Степень потери мощности сигнала на выходе линии связи по отношению к мощности на входе этой линии.

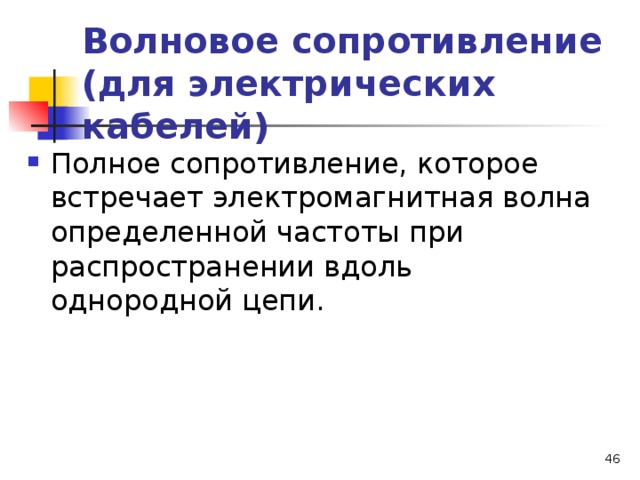

Волновое сопротивление (для электрических кабелей)

• Полное сопротивление, которое встречает электромагнитная волна определенной частоты при распространении вдоль однородной цепи.

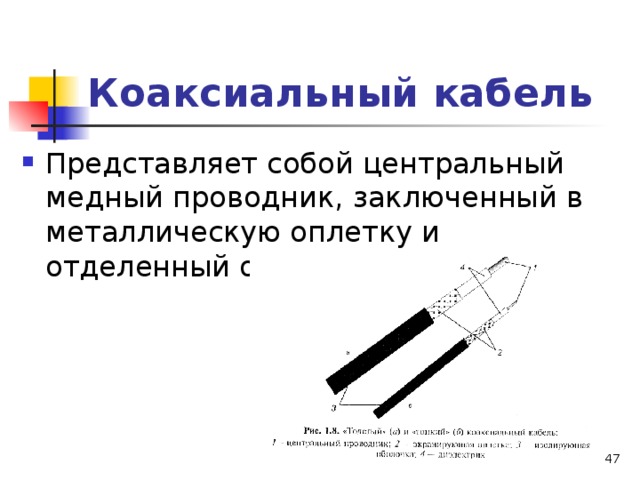

Коаксиальный кабель

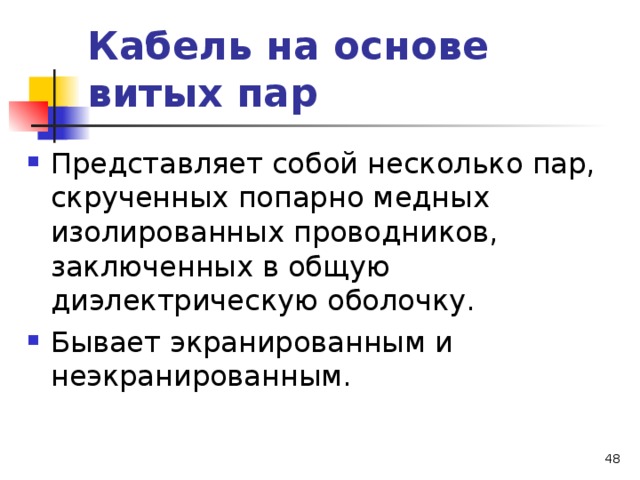

Кабель на основе витых пар

• Представляет собой несколько пар, скрученных попарно медных изолированных проводников, заключенных в общую диэлектрическую оболочку.
• Бывает экранированным и неэкранированным.

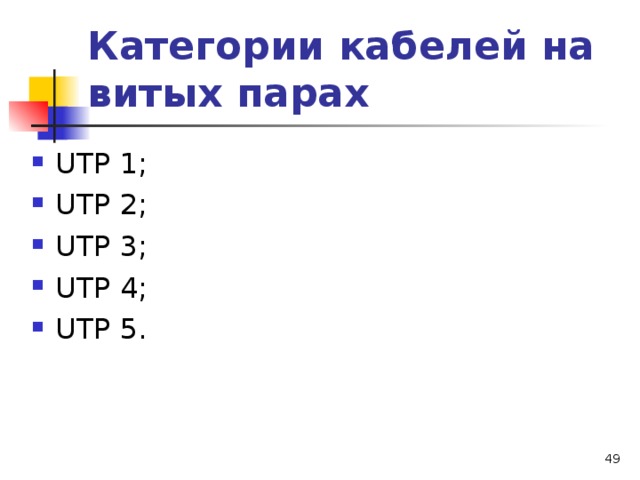

Категории кабелей на витых парах

• UT Р 1;
• UT Р 2;
• UT Р 3;
• UT Р 4;
• UT Р 5.

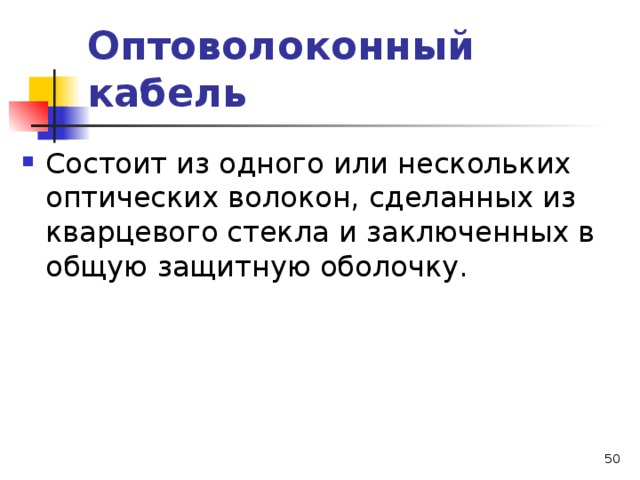

Оптоволоконный кабель

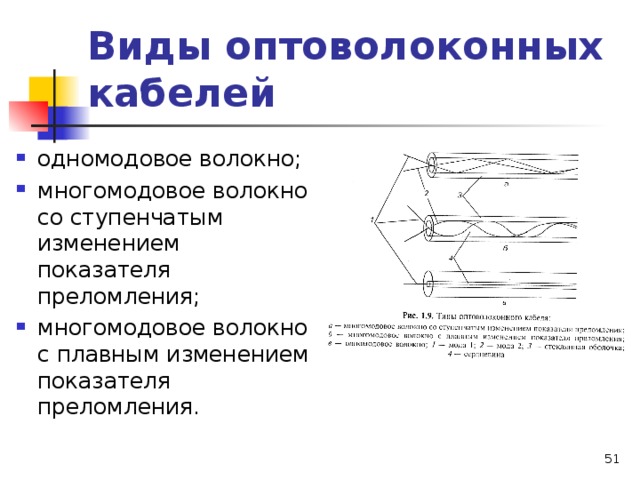

Виды оптоволоконных кабелей

• одномодовое волокно;
• многомодовое волокно со ступенчатым изменением показателя преломления;
• многомодовое волокно с плавным изменением показателя преломления.

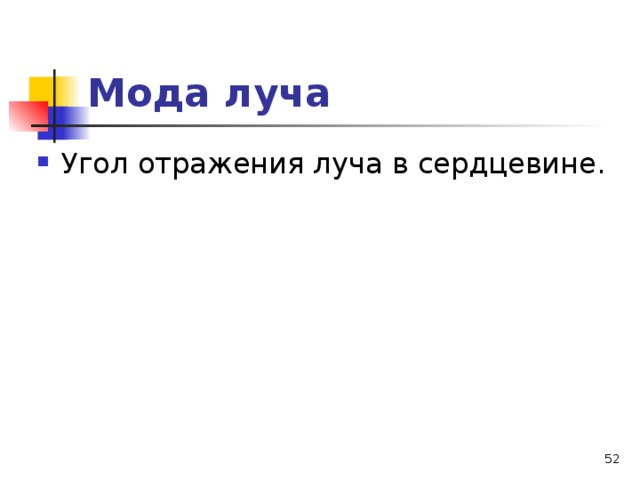

Мода луча

• Угол отражения луча в сердцевине.

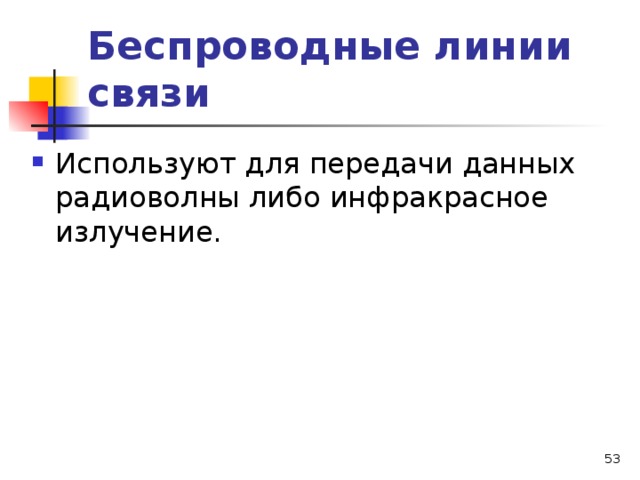

Беспроводные линии связи

• Используют для передачи данных радиоволны либо инфракрасное излучение.

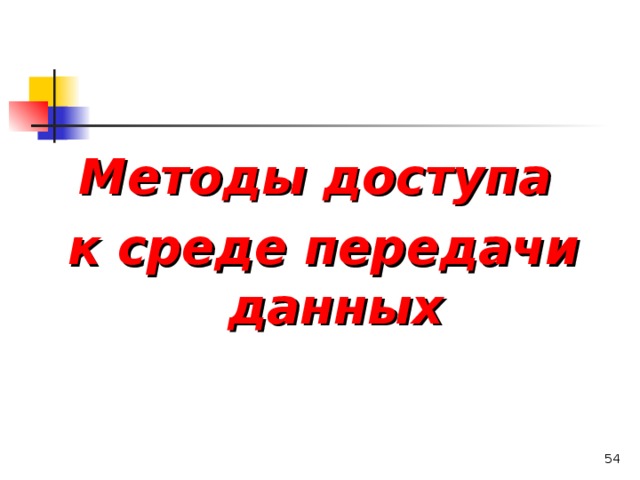

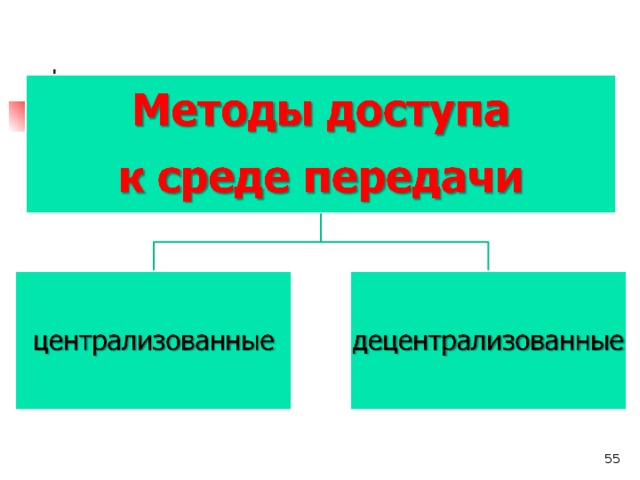

Методы доступа

к среде передачи данных

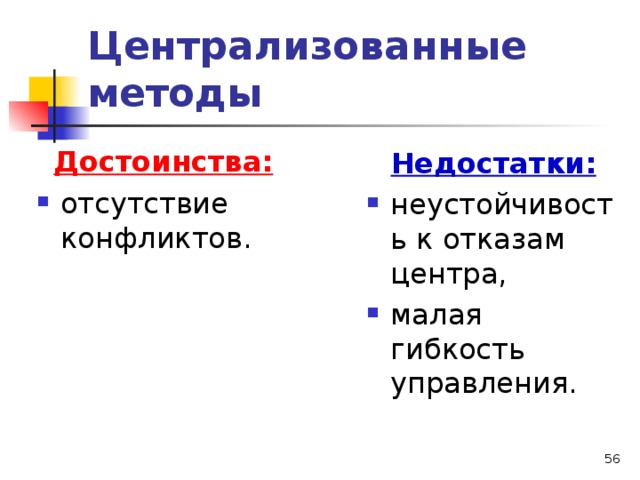

Централизованные методы

Достоинства:

• отсутствие конфликтов.

Недостатки:

• неустойчивость к отказам центра,
• малая гибкость управления.

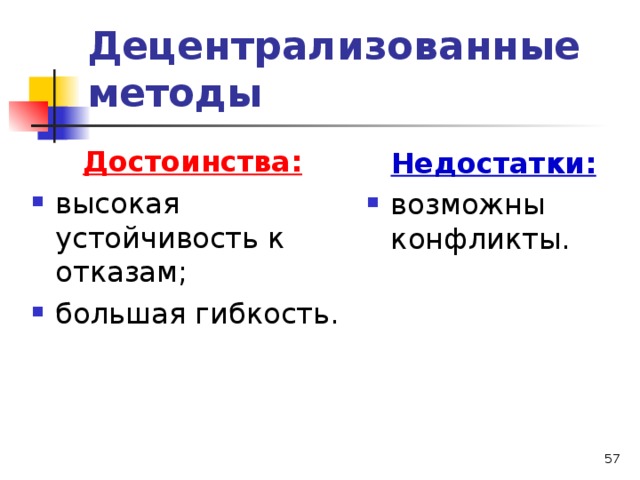

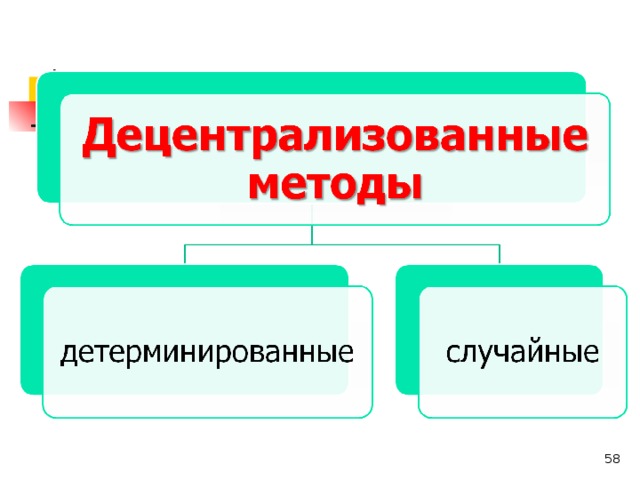

Децентрализованные методы

Достоинства:

• высокая устойчивость к отказам;
• большая гибкость.

Недостатки:

• возможны конфликты.

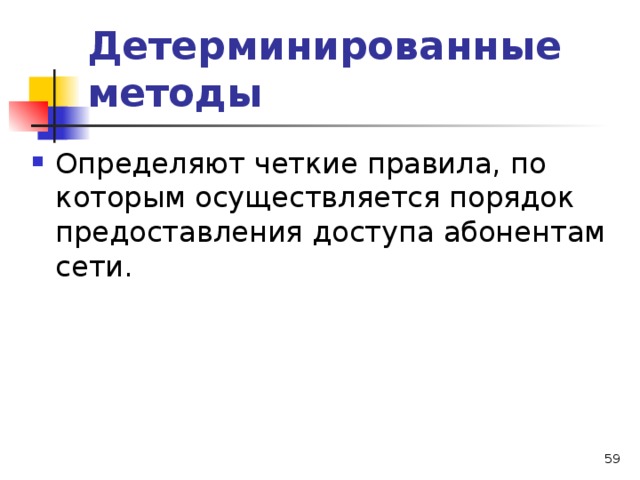

Детерминированные методы

• Определяют четкие правила, по которым осуществляется порядок предоставления доступа абонентам сети.

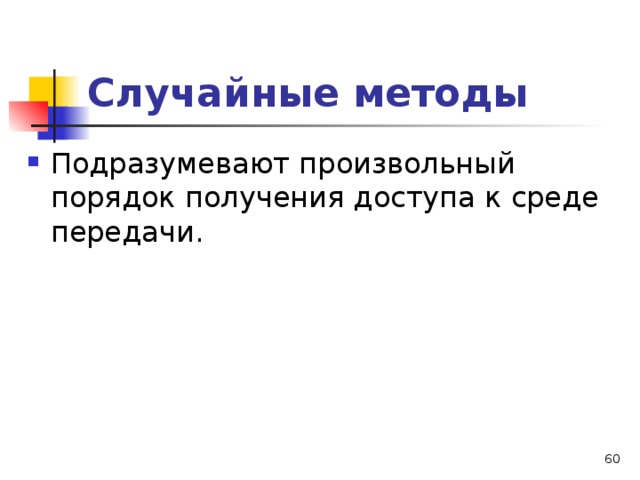

Случайные методы

• Подразумевают произвольный порядок получения доступа к среде передачи.
