Цепи синусоидального тока
Список вопросов теста
Вопрос 1
Электрический ток, который не изменяется с течением времени по величине и направлению. Величина тока характеризуется силой тока, а за направление принимается направление движения положительно заряженных частиц. Может существовать только в замкнутой цепи с источником электродвижущей силы (эдс), которая компенсирует потери, уменьшающие ток.
Варианты ответов
- Переменный
- Постоянный
- Электронный
- Нет верного ответа
Вопрос 2
Электрический ток, который изменяется во времени по величине и направлению. Он может быть периодическим или квазипериодическим. В технике переменный ток обычно подразумевает периодический ток, в котором средние значения силы тока и напряжения равны нулю. Мгновенное значение силы тока изменяется по гармоническому закону, а его характеристики включают амплитуду, начальную фазу, круговую и линейную частоту.
Варианты ответов
- Постоянный
- Переменный
- Электронный
- Нет верного ответа
Вопрос 3

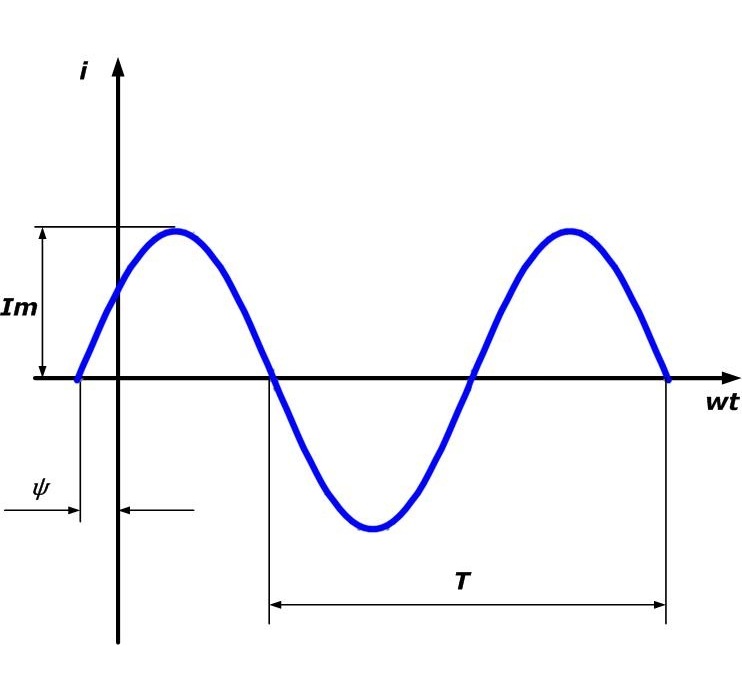

Какая физическая величина обозначена Im на картинке?
Варианты ответов
- Период
- Фаза
- Частота
- Амплитуда
Вопрос 4
Какая физическая величина обозначена буквой Т на картинке?
Варианты ответов
- Период
- Частота
- Фаза
- Амплитуда
Вопрос 5
Варианты ответов
- Период
- Частота
- Фаза
- Амплитуда
Вопрос 6
Установите соответствие между физическими величинами и их единицами измерения.
1.
Период
2.
Частота
3.
Фаза
4.
Амплитуда
Варианты ответов
- Секунда
- Герц
- Радиан
- Вольты, Амперы
Вопрос 7
Установите соотношение между физическими величинами их определениями.
1.
Период
2.
Частота
3.
Начальная фаза
4.
Амплитуда
Варианты ответов
- Время одного полного колебания
- Количество колебаний за единицу времени (измеряется в герцах)
- Время, на которое синусоида опережает или отстаёт от начального момента времени.
- Максимальное значение тока или напряжения за один период;
Вопрос 8

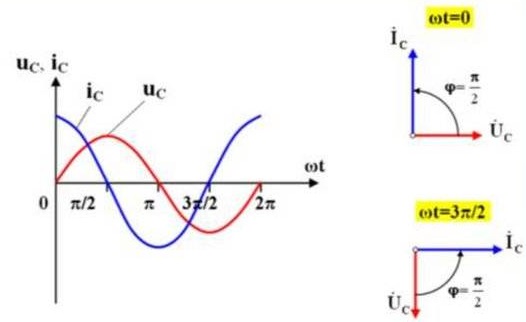

Какой цепи синусоидального тока с одним элементом соответствует временная и векторная диаграмма.
Варианты ответов
- С индуктивностью
- С емкостью
- С активным сопротивлением (резистором)
- С транзистором
Вопрос 9
Какой цепи синусоидального тока с одним элементом соответствует временная и векторная диаграмма.
Варианты ответов
- С индуктивностью
- С емкостью
- С сопротивлением
- С транзистором
Вопрос 10
Какой цепи синусоидального тока с одним элементом соответствует временная и векторная диаграмма.
Варианты ответов
- С резистором
- С индуктивностью
- С конденсатором
- С диодом
