Смешанное соединение

Маленький шарик с зарядом  и массой 3 г, подвешенный на невесомой нити с коэффициентом упругости 100 Н/м, находится между вертикальными пластинами плоского воздушного конденсатора. Расстояние между обкладками конденсатора 5 см. Какова разность потенциалов между обкладками конденсатора, если удлинение нити 0,5 мм?

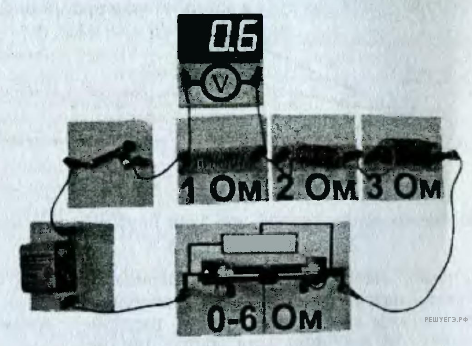

На фотографии — электрическая цепь. Показания вольтметра даны в вольтах. Чему будут равны показания вольтметра, если его подключить параллельно резистору 2 Ом? (Ответ дайте в вольтах. Вольтметр считать идеальным.)

На участке цепи, изображенном на рисунке, сопротивление каждого из резисторов равно  Чему равно полное сопротивление участка при замкнутом ключе К?

Рассчитайте общее сопротивление электрической цепи, представленной на рисунке.

На рисунке представлена электрическая цепь. Вольтметр показывает напряжение 2 В. Какую силу тока показывает амперметр? (Ответ выразите в амперах. Амперметр и вольтметр считайте идеальными.)

На рисунке представлена электрическая цепь. Вольтметр показывает напряжение 12 В. Какую силу тока показывает амперметр? (Ответ выразите в амперах. Амперметр и вольтметр считайте идеальными.)

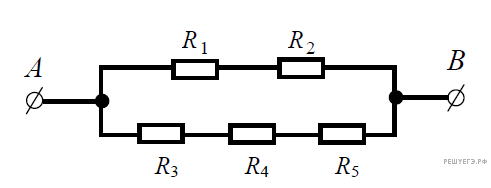

Сопротивление каждого резистора в цепи, показанной на рисунке, равно 100 Ом. Участок подключён к источнику постоянного напряжения выводами  и  Напряжение на резисторе  равно 12 В. Чему равно напряжение между выводами схемы ?

 начальный момент времени ключ К замкнут, сопротивления всех резисторов равны R₁ = R₂ = R₃ = R = 6 Ом. На сколько увеличится сопротивление на участке АБ, если ключ К разомкнуть?
