"Сечения и разрезы"
Список вопросов теста
Вопрос 1
Контур наложенного сечения обводят:
Варианты ответов
- Сплошной тонкой линией
- сплошной толстой основной линией
Вопрос 2
Контур вынесенного сечения обводят:
Варианты ответов
- Сплошной тонкой линией
- сплошной толстой основной линией
Вопрос 3
Направление взгляда и соответствующее сечение указывают:
Варианты ответов
- прописными буквами греческого алфавита
- прописными буквами латинского алфавита
- прописными буквами русского алфавита
Вопрос 4
Если вынесенное сечение симметрично и располагается на продолжении секущей плоскости, то секущую плоскость и соответствующее сечение:
Варианты ответов
- обозначают
- не обозначают
Вопрос 5
Изображение фигуры, полученное при мысленном рассечении предмета плоскостью называют
Варианты ответов
- проекция
- сечение
- вид
Вопрос 6
Найдите правильно выполненные сечения

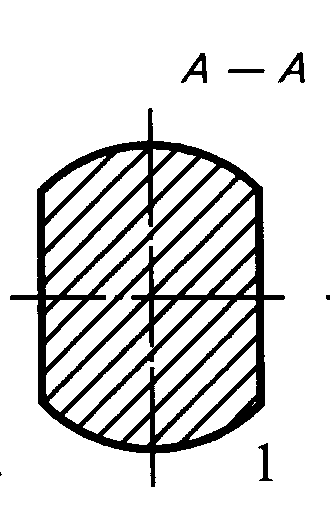

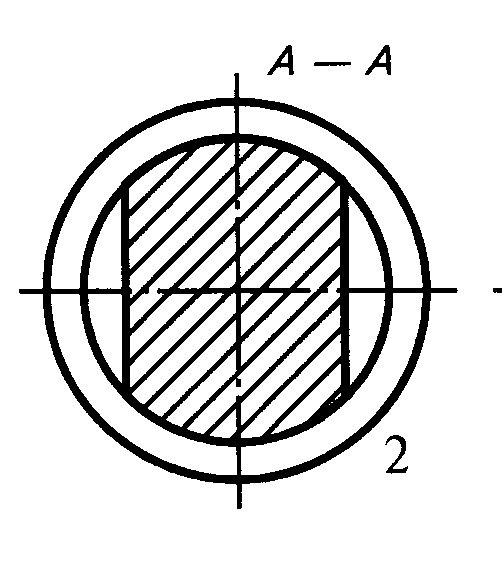

1.
А-А
2.

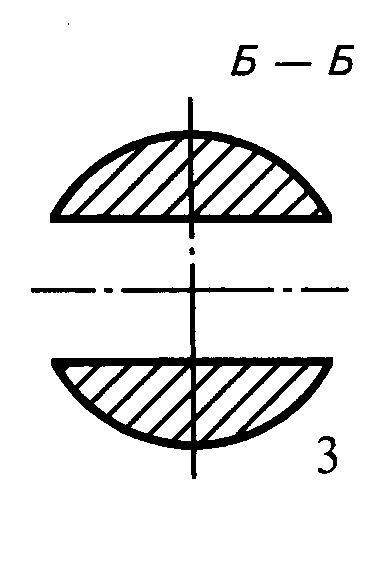

Б-Б

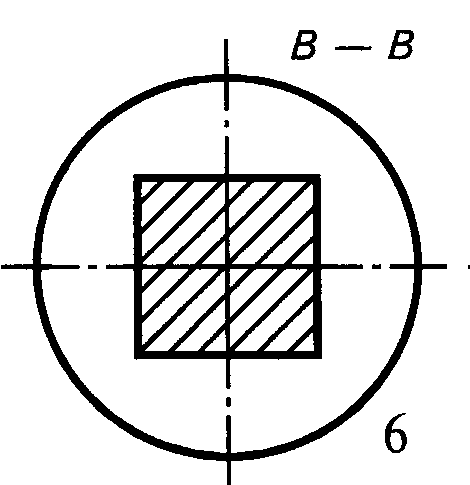

3.
В-В
4.
Это не сечение
5.
Сечение выполнено не верно
Варианты ответов
-
1
Вопрос 7
Определить фигуры сечения

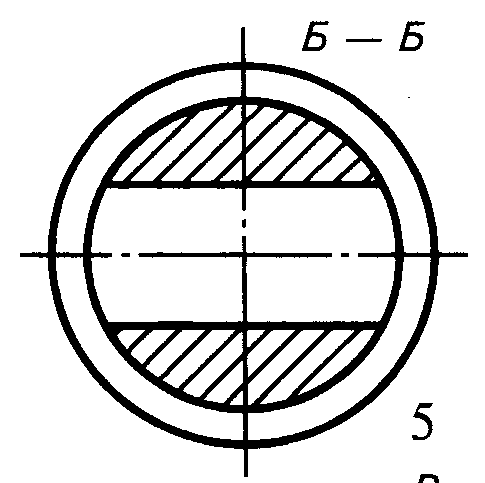

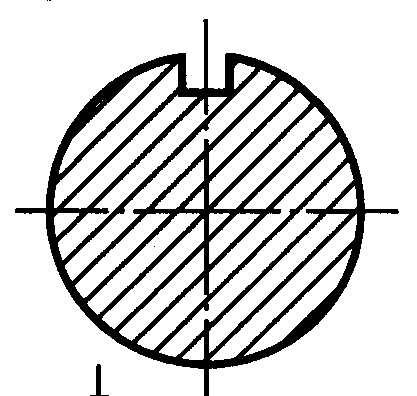

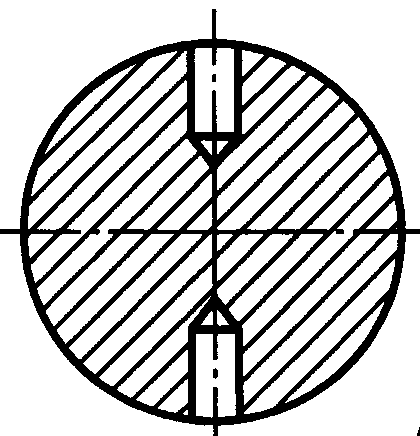

1.
А-А
2.
Б-Б
3.
В-В
4.
Г-Г
5.
Д-Д
Варианты ответов
Вопрос 8
Как изображаются в разрезе детали с тонкими стенками? Тонкие стенки
Варианты ответов
- Не штрихуют
- штрихуют
Вопрос 9
Разрез - это
Варианты ответов
- геометрическая фигура, полученная при мысленном рассечении предмета секущей плоскостью
- геометрическая фигура, полученная при мысленном рассечении предмета секущей плоскостью и все то, что находится перед секущей плоскостью
- геометрическая фигура, полученная при мысленном рассечении предмета секущей плоскостью и все то, что находится за секущей плоскостью
Вопрос 10
С каким разрезом объединяют главный вид детали
Варианты ответов
- горизонтальный
- фронтальный
- профильный
Вопрос 11
Как называется разрез, образованный плоскостью, параллельной горизонтальной плоскости проекции
Варианты ответов
- фронтальный
- горизонтальный
- профильный
Вопрос 12
Как располагаются разрезы в проекционной связи?
1.
Главный вид
2.
Вид слева
3.
Вид сверху
Варианты ответов
- Профильный разрез
- Фронтальный разрез
- Горизонтальный разрез
Вопрос 13
В каких случаях на чертеже соединяют половину вида и половину разреза?
Варианты ответов
- Когда с осью симметрии совпадает линия контура.
- Когда разрез располагают справа от осевой линии
- Когда фигура симметричная
Вопрос 14
Какой линией ограничивается местный разрез?
Варианты ответов
- линией видимого контура
- штриховой линией
- волнистой линией
- тонкой сплошной линией
- разомкнутой
Вопрос 15
К сложным разрезам относятся
Варианты ответов
- фронтальный
- ступенчатый
- горизонтальный
- ломаный
- профильный
Вопрос 16
Как выделяются на фигуре сечения, входящие в разрез?
Варианты ответов
- Штриховкой
- Буквами
- Стрелками
Вопрос 17
С какой стороны от вертикальной оси симметрии изображается половина вида, а с какой – половина разреза
Варианты ответов
- половина вида справа, а разрез - слева
- половина вида слева, а разрез - справа
Вопрос 18
С какой стороны от горизонтальной оси симметрии изображается половина вида, а с какой – половина разреза
Варианты ответов
- половина вида сверху, а разрез - снизу
- половина вида снизу, а разрез - сверху
Вопрос 19
Даны три чертежа, содержащие главный вид и сечение.
Отдельно показаны изображения разрезов.
Найди соответствие.

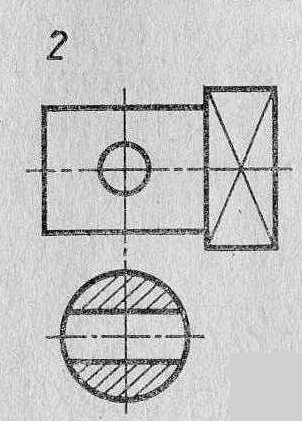

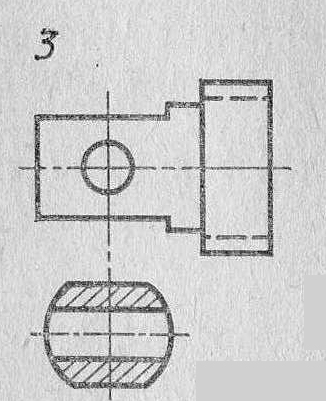

1.
2.
3.
