Построение комплексного чертежа детали

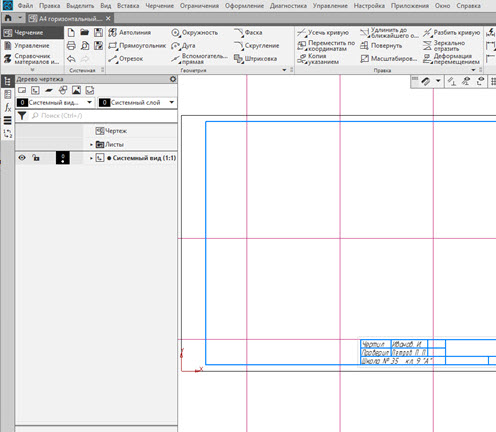

Укажите преимущества вспомогательных линий.

Установите последовательность нанесения размеров на представленном чертеже.

Сопоставьте плоскость проекции с её обозначением.

1.

W

2.

V

3.

H

4.

X

Разгадайте ребус и запишите ответ в именительном падеже единственном числе (например, карандаш).

Восстановите последовательность построения очертания вида слева.

Как называется панель инструментов системы Компас, применяемая для построения отрезков, прямоугольников, окружностей и т. п.? Ответ дайте одним словом в именительном падеже, единственном числе (например, справка).

Сопоставьте стиль линии с её описанием (предназначением).

1.

Штрихпунктирная линия с двумя точками. Она применяется в качестве линий сгиба развёрток.

2.

Граница местных разрезов - служебные линии, применяемые в построении.

3.

Линии выносные, размерные, штриховки.

4.

Линия, предназначенная для изображения элементов, расположенных перед секущей плоскостью.

5.

Линия, которая применяется только в качестве линий построения.

Какие параметры необходимо ввести для построения отрезка, представленного на рисунке?

Составьте верный алгоритм построения прямоугольника.

Расположите основные шаги построения очертаний главного вида в правильном порядке.
