Параллельное соединение проводников

Автор скрыт

12.04.2020. Тест. Физика, 6 класс

Внимание! Все тесты в этом разделе разработаны пользователями сайта для собственного использования. Администрация сайта не проверяет возможные ошибки, которые могут встретиться в тестах.

Тест направлен на диагностику знаний законов параллельного соединения проводников и закона Ома для участка цепи

Система оценки: 5* балльная

Список вопросов теста

Вопрос 1

При параллельном соединении проводники подключают так:

Варианты ответов

начало одного проводника подсоединяется к концу другого проводника
начало одного проводника подключается к началу другого проводника, конец первого проводника подключается к концу второго проводника

Вопрос 2

При параллельном соединении проводников у них одинаковой явлется такая физическая величина, как

Варианты ответов

сопротивление, R
сила тока, I
напряжение, U

Вопрос 3

При параллельном подключении проводников выполняются следующие законы:

Варианты ответов

I=I₁+I₂+...+I_N
I=I₁=I₂=...=I_N
R=R₁=R₂=...=R_N
U=U₁+U₂+...+U_N
R=R₁+R₂+...+R_N
U=U₁=U₂=...=U_N
\(\frac{1}{R}=\frac{1}{R_1}+\frac{1}{R_2}+...\frac{1}{R_n}\)

Вопрос 4

Определите полное сопротивление 10 параллельно соединенных проводников, если сопротивление каждого равно 200 Ом.

Варианты ответов

20 Ом
2000 Ом
190 Ом
210 Ом

Вопрос 5

Определите сопротивление одного из 4 параллельно соединенных одинаковых проводников, если общее сопротивление их равно 24 Ом.

Варианты ответов

6 Ом
20 Ом
28 Ом
196 Ом

Вопрос 6

Определите сопротивление каждого из 2 параллельно соединенных одинаковых проводников, если напряжение на концах этих проводников равно 20В, сила тока в общей части цепи равна 2А.

Варианты ответов

20 Ом
40 Ом
10 Ом

Вопрос 7

Определите, используя график, сопротивление проводника

Варианты ответов

0,5 Ом
20 Ом
5 Ом

Вопрос 8

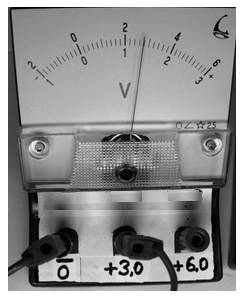

Определите, какое напряжение показывает вольтметр

Варианты ответов

1,4 В
2,4 В
2,8 В
