ВходНанесение размеров на чертеже
Список вопросов теста
Вопрос 1
Как называется числовое значение линейной величины (диаметра, длины и т. п.) в выбранных единицах измерения? Ответ запишите в именительном падеже, единственном числе (например, колокол).
Вопрос 2
Установите истинность правил нанесения размеров. Если правило верное, то выберите "Да", в противном случае - "Нет.
Варианты ответов
- Первая размерная линия отстоит от контура детали на 10 мм.
- Выносные линии, как правило, являются продолжением линий контура детали и направлены параллельно к определяемому отрезку.
- Размерную линию всегда проводят параллельно линии контура той части детали, величину которой она определяет.
- Толщина стрелки выносной линии должна быть чуть больше толщины линии видимого контура.
- Первая размерная линия отстоит от контура детали на 12 мм.
Вопрос 3

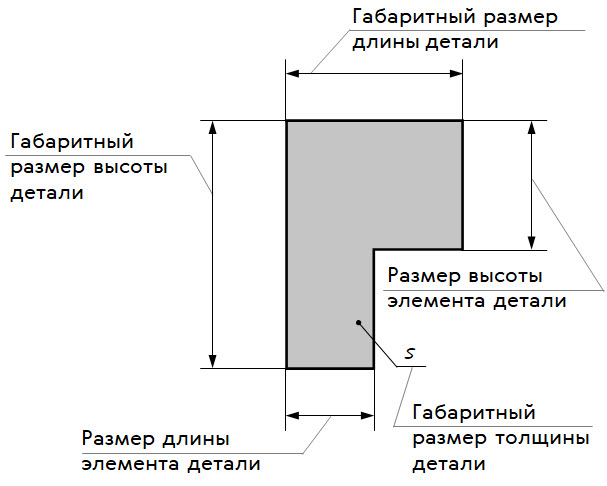

Установите последовательность нанесения размеров на представленном чертеже.
Варианты ответов
- Размер длины элемента детали
- Габаритный размер длины детали
- Размер высоты элемента детали
- Габаритный размер высоты детали
- Габаритный размер толщины детали
Вопрос 4
Выберите правильный ответ.
Сетку при нанесении размеров применяют для того, чтобы...
Варианты ответов
- отступить 10 мм от контура изображения до первой размерной линии
- определить значение размера
- нанести размеры окружности
- нанести размеры дуги
Вопрос 5

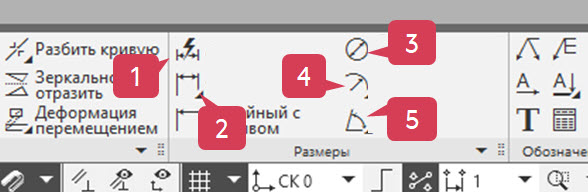

Подпишите кнопки, указанные на рисунке.
1.
1
2.
2
3.
3
4.
4
5.
5
Варианты ответов
- Авторазмер
- Линейный размер
- Диаметральный размер
- Радиальный размер
- Угловой размер
Вопрос 6

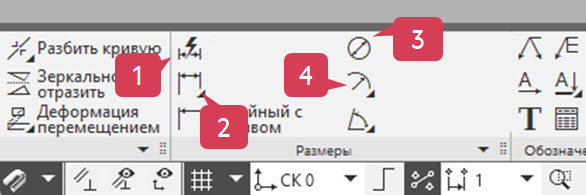

Какой инструмент (см. рис.) применяют для нанесения размеров окружностей?
Варианты ответов
- 1
- 2
- 3
- 4
- Все ответы правильные
Вопрос 7
Выберите правильный ответ.
Чтобы нанести линейный размер отрезка...
Варианты ответов
- левой кнопкой мыши щёлкают по центру отрезка
- правой кнопкой мыши щёлкают по центру отрезка
- указывают первую и последнюю точку отрезка
- среди ответов нет правильного
Вопрос 8
Установите истинность высказываний (выберите "Да" или "Нет").
Варианты ответов
- Если диаметр окружности более 40 мм, то стрелки, знак диаметра и числовое значение размера наносят внутри окружности.
- Если диаметр окружности меньше 40 мм, но больше 20 мм, то стрелки располагают внутри окружности. При этом знак диаметра и числовое значение размера наносят снаружи окружности над продолжением размерной линии или на полке линии-выноски.
- Если диаметр окружности меньше 40 мм, но больше 12 мм, то стрелки располагают внутри окружности. При этом знак диаметра и числовое значение размера наносят снаружи окружности над продолжением размерной линии или на полке линии-выноски.
- Если диаметр окружности меньше 20 мм, то стрелки размерной линии, знак диаметра и числовое значение размера наносят снаружи окружности на продолжении размерной линии или на полке линии выноски.
- Если диаметр окружности меньше 12 мм, то стрелки размерной линии, знак диаметра и числовое значение размера наносят снаружи окружности на продолжении размерной линии или на полке линии выноски.
Вопрос 9

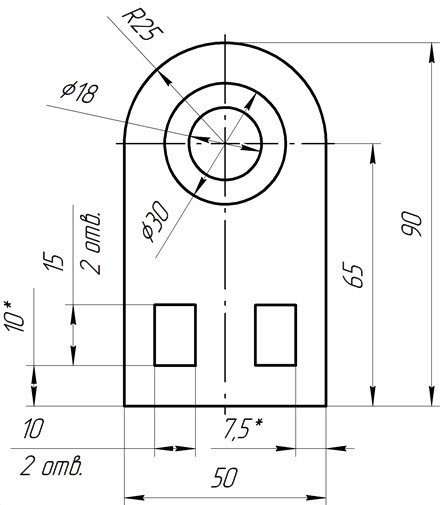

Восстановите алгоритм нанесения размеров на окружность, представленную на рисунке.
Варианты ответов
- На панели инструментов Размеры выберите команду Диаметральный размер.
- Подведите «ловушку» к окружности и щёлкните по ней ЛК мыши.
- В строке Размещение текста панели Параметры выберите вариант размещения На полке влево.
- Найдите положение размерной линии и завершите нанесение размера щелчком ЛК мыши.
Вопрос 10
Выберите правильный ответ.
Чтобы нанести размер окружности так, как это показано на рисунке, в параметрах необходимо выбрать...
Варианты ответов
- автоматическое
- на полке Влево
- на полке Вправо
- ручное
