МДК.02.01. Практическая работа № 5. Изучение геометрии фрез

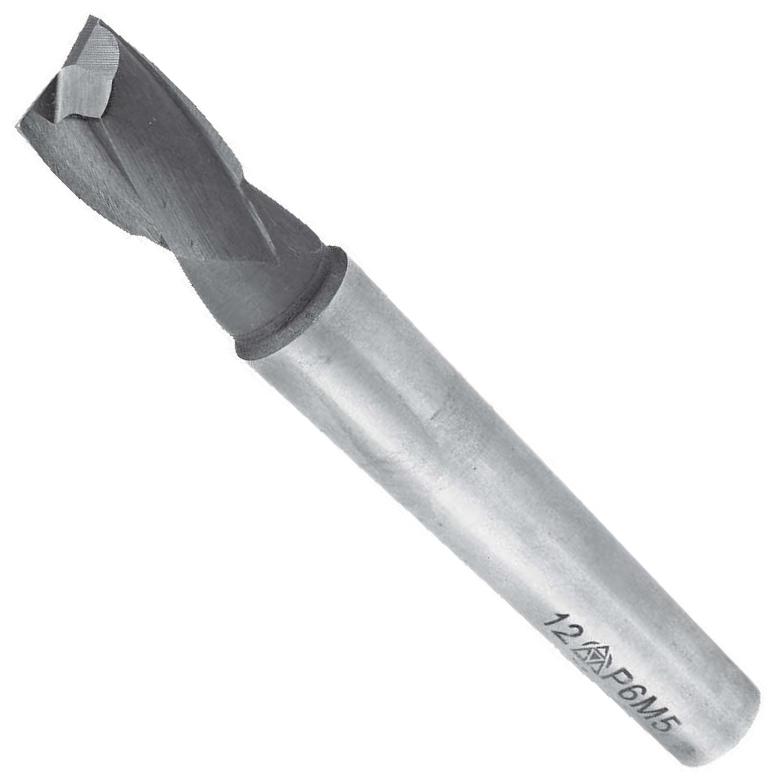

Что изображено на рисунке?

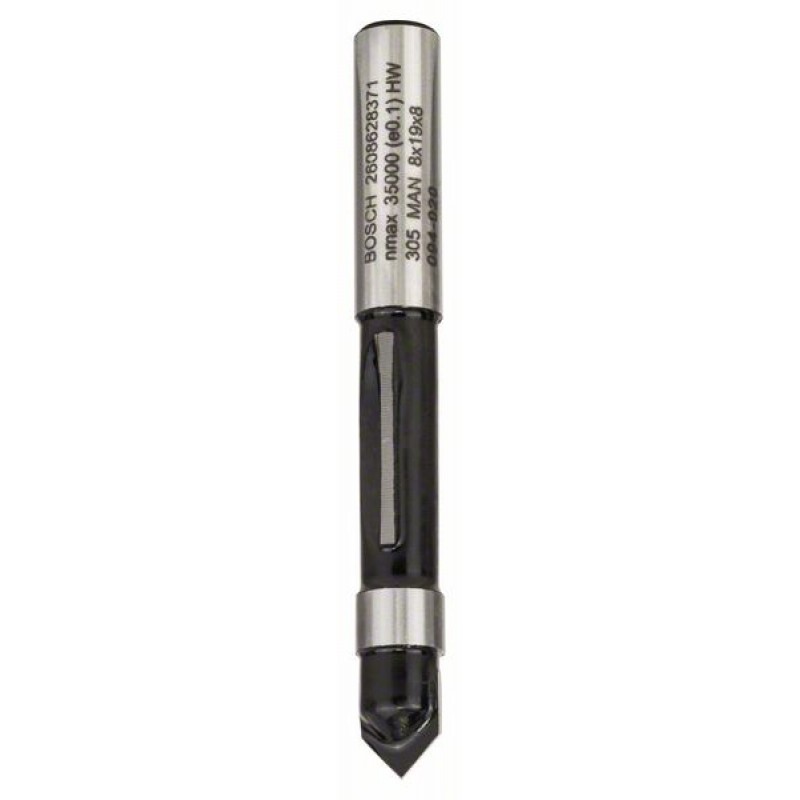

Что изображено на рисунке?

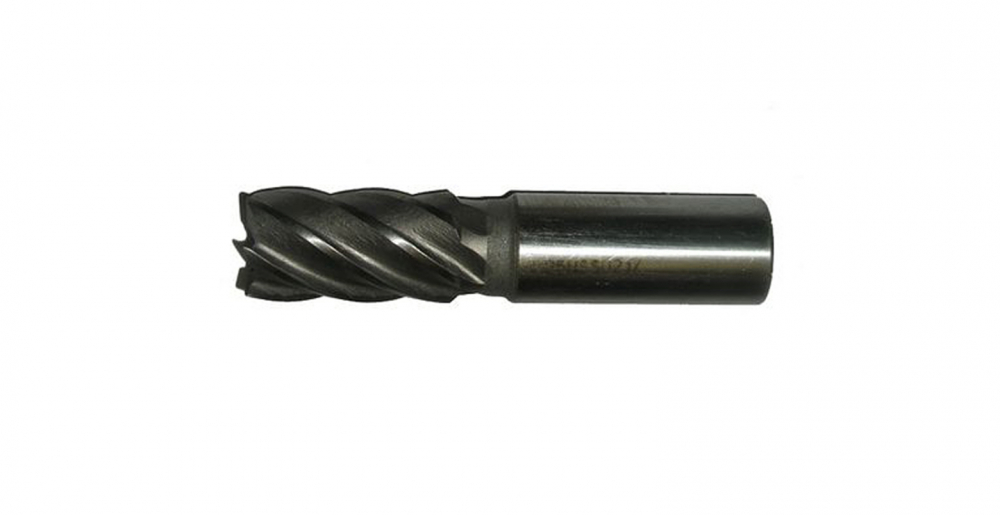

Что изображено на рисунке?

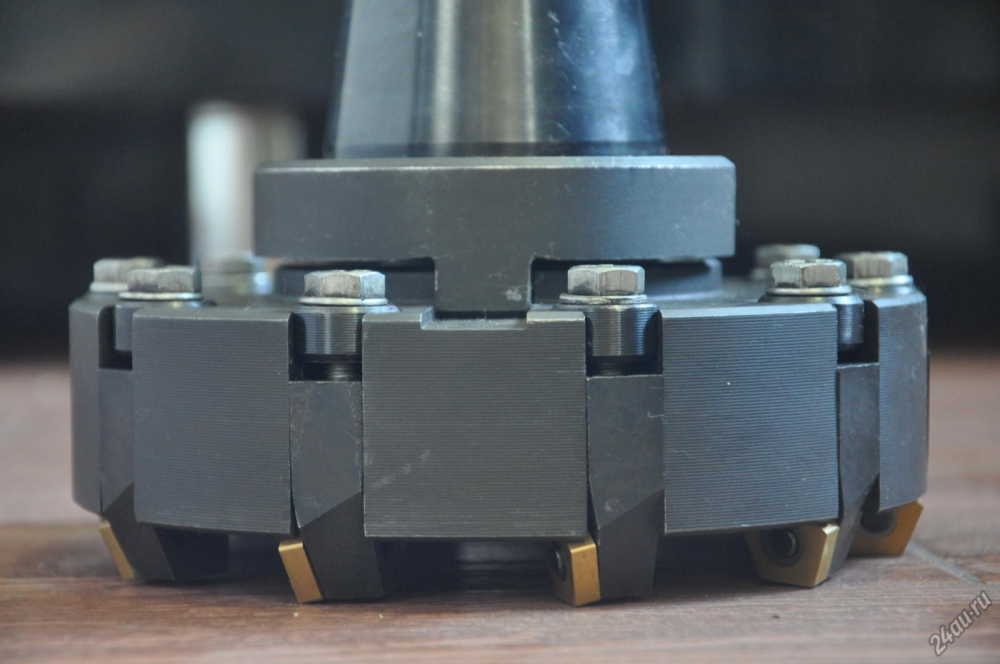

Что изображено на рисунке?

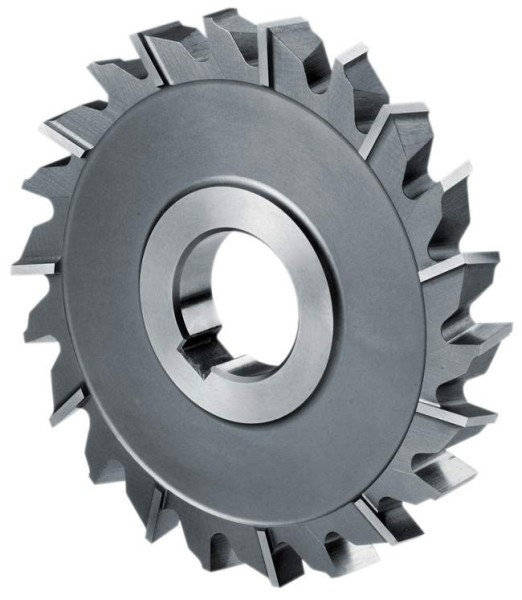

Что изображено на рисунке?

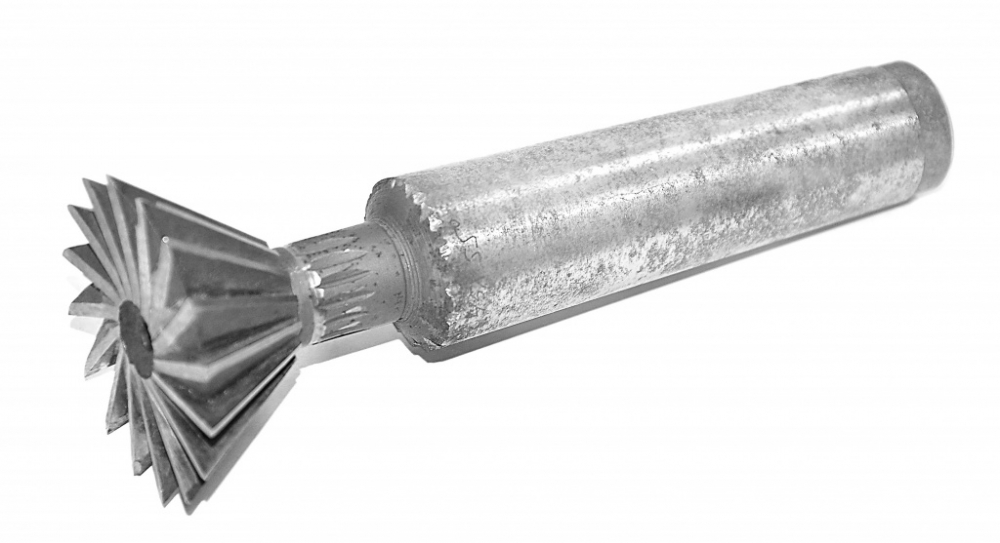

Что изображено на рисунке?

Что изображено на рисунке?

Что изображено на рисунке?

Режущий многозубый инструмент, каждый зуб которого представляет собой простейший резец это...

Ответ введите с маленькой буквы в именительном падеже в единственном числе без каких-либо кавычек, точек и пробелов.

Например: сверло

.... - это совокупность геометрических размеров режущих углов, размеров и форм зубьев фрезы.

Ответ введите в виде одного слова с большой буквы в именительном падеже в единственном числе без каких-либо пробелов, точек и кавычек.

Например: Тригонометрия

Установите соответствие между позициями на рисунке и их наименованием.

1.

Поз.4

2.

Поз.5

3.

Поз.6

4.

Поз.7

5.

Поз.8

Установите соответствие между углами, обозначенными на рисунке и их наименованием.

1.

α

2.

β

3.

γ

Угол между передней поверхностью зуба цилиндрической фрезы и вертикальной плоскостью это...

Угол между задней поверхностью зуба цилиндрической фрезы и обработанной поверхностью это...

Угол между передней и задней поверхностями цилиндрической фрезы это...

Укажите один или несколько правильных вариантов ответов: какие углы относятся к углам в плане у торцевой фрезы?

Установите соответствие между обозначениями углов торцевой фрезы и их наименованием.

1.

j

2.

j₁

3.

α

4.

γ

Угол между плоскостью резания и рабочей плоскостью торцевой фрезы это...

Угол между проекцией вспомогательной режущей кромки торцевой фрезы на основную плоскость и рабочей плоскостью это...

Угол между касательной к передней поверхности зуба торцевой фрезы и основной плоскостью это...

Угол, измеряемый в плоскости, в которой лежит траектория движения точки режущей кромки это...
