ВходМагнитное поле и его графическое изображение. Перышкин.
Список вопросов теста
Вопрос 1
Укажите истинность или ложность высказываний, относящихся к магнитному полю.
Варианты ответов
- Магнитное поле обнаруживается по действию на магнитную стрелку.
- Магнитное поле можно увидеть
- Магнитное поле порождается электрическим током
- Магнитное поле создаётся движущимися заряженными частицами, как положительными, так и отрицательными.
Вопрос 2
Укажите истинность или ложность высказываний,относящихся к линиям магнитного поля.
Варианты ответов
- Магнитное линии – это воображаемые линии, вдоль которых расположились бы мелкие магнитные стрелки, помещённые в магнитное поле.
- Магнитные линии прямого проводника с током являются концентрическими окружностями, лежащими в плоскости, перпендикулярной проводнику.
- Магнитные линии можно увидеть или потрогать.
- Магнитные линии имеют направление в каждой точке, совпадающее с направлением южного полюса магнитной стрелки, помещённой в эту точку.
- Густота линий магнитного поля зависит от силы магнитного поля в данной части этого поля.
Вопрос 3
Если в любых разных точках магнитного поля на магнитную стрелку действуют равные по направлению и модулю силы, то такое поле называют …
Варианты ответов
- равномерным
- однородным
- неоднородным
- вихревым
Вопрос 4
По данному рисунку магнитных линий можно судить …
Варианты ответов
- о направлении магнитного поля
- о величине магнитного поля в различных его частях
- об однородности или неоднородности магнитного поля
- о цвете магнитного поля
Вопрос 5
Сопоставьте определения с понятиями.
1.
Магнитное поле, линии которого искривлены, а их густота меняется от точки к точке.
2.
Если вращать ручку буравчика так, чтобы его остриё двигалось по направлению тока в проводнике, то направление вращения ручки буравчика укажет направление линий магнитного поля тока.
3.
Если линии однородного магнитного поля направлены от нас за чертёж, то их изображают
4.
Если линии однородного магнитного поля направлены к нам из за чертёжа, то их изображают
5.
Магнитное поле, в каждой точке которого сила действия на магнитную стрелку одинакова по модулю и направлению.
Варианты ответов
- неоднородное
- однородное
- правило буравчика
- крестиками
- точками
Вопрос 6

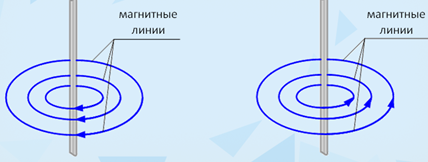

На рисунке изображены два проводника с токами. Они создали магнитные поля, изображённые с помощью магнитных линий. Используя правило буравчика, определите направления тока в левом и правом проводнике
Варианты ответов
- В левом проводнике вниз, а в правом вверх.
- В левом проводнике верх, а в правом вниз.
- В левом проводнике вниз и в правом вниз.
Вопрос 7
На рисунке изображён проволочный витокс током и линии магнитного поля, создаваемогоэтим током. В какой из точек – A, M или N – магнитное поле подействует на магнитную стрелку с большей силой?
Варианты ответов
- В точке A
- В точке M
- В точке N
Вопрос 8
На рисунке изображён проволочный прямоугольник, с направлением тока в нём показанным стрелками. Пользуясь правилом буравчика, определите направление магнитных линий внутри прямоугольника и вне прямоугольника.
Варианты ответов
- Внутри - от нас. Вне - к нам.
- Внутри - к нам. Вне - от нас.
- Внутри и вне - вправо.
Вопрос 9
Внутри стенового покрытия проложен изолированный провод, по которому пропустили электрический ток. Как обнаружить местонахождения провода, не нарушая стенового покрытия?
Варианты ответов
- Используя только рентгеновское излучение.
- Местонахождение провода нельзя определить, не ломая стенового покрытия.
- Поднести к стене магнитную стрелку. Проводник с током и стрелка будут взаимодействовать.
Вопрос 10

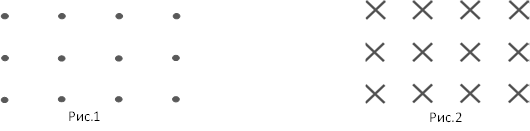

Чему соответствуют условные изображения на рис.1 и рис. 2?
Варианты ответов
- На рис.1 однородное магнитное поле направленное из за чертежа.
- На рис.1 однородное магнитное поле направленное за чертеж.
- На рис.2 однородное магнитное поле направленное из за чертежа.
- На рис.2 однородное магнитное поле направленное за чертеж.
