Электрические цепи

Автор скрыт

26.05.2020. Тест. Физика, 10 класс

Будьте внимательны! У Вас есть 10 минут на прохождение теста. Система оценивания - 5 балльная. Разбалловка теста - 3,4,5 баллов, в зависимости от сложности вопроса. Порядок заданий и вариантов ответов в тесте случайный. С допущенными ошибками и верными ответами можно будет ознакомиться после прохождения теста. Удачи!

Система оценки: 5 балльная

Список вопросов теста

Вопрос 1

График зависимости силы тока от какой величины показан на рисунке?

Варианты ответов

Сопротивление
Напряжение
Удельное сопротивление
Длина проводника

Вопрос 2

При параллельном подключении верны следующие утверждения:

Варианты ответов

Сила тока на всех участках цепи одинакова
Напряжение на всех участках цепи одинаково
Сила тока в несущем проводе равна сумме токов во всех ответвлениях
Напряжение на источнике равно сумме напряжений на всех элементах цепи

Вопрос 3

При последовательном подключении верны следующие утверждения:

Варианты ответов

Сила тока на всех участках цепи одинакова
Напряжение на всех участках цепи одинаково
Сила тока в несущем проводе равна сумме токов во всех ответвлениях
Напряжение на источнике равно сумме напряжений на всех элементах цепи

Вопрос 4

Какие элементы электрической цепи есть среди указанных на рисунке?

Варианты ответов

Лампочка
Резистор
Транзистор
Конденсатор
Источник тока
Реостат

Вопрос 5

Два резистора 5 Ом и 2 Ом подключены последовательно к источнику тока. Найдите напряжение на источнике (в В), если через один из резисторов проходит ток 4 А.

Вопрос 6

Найдите сопротивление лампочки (в Ом), используя данные на схеме электрической цепи

Вопрос 7

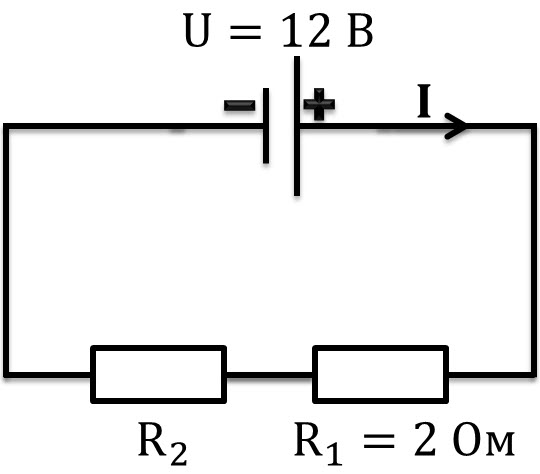

Используя схему, указанную на рисунке, найдите силу тока в цепи (в А), если напряжение на втором резисторе равно 4 В.

Вопрос 8

На схеме указан участок электрической цепи. Если на всех резисторах одинаковое напряжение, то исходя из этой схемы, можно с уверенностью сказать, что...

Варианты ответов

R1>R2>R3
R4>R2
R5>R4
R5>R1
R5>R3

Вопрос 9

К источнику тока, напряжение на полюсах которого равно 40 В, параллельно подключены 5 резисторов, сопротивление каждого из которых равно 100 Ом. Чему равна сила тока (в А), проходящего через каждый из резисторов?

Вопрос 10

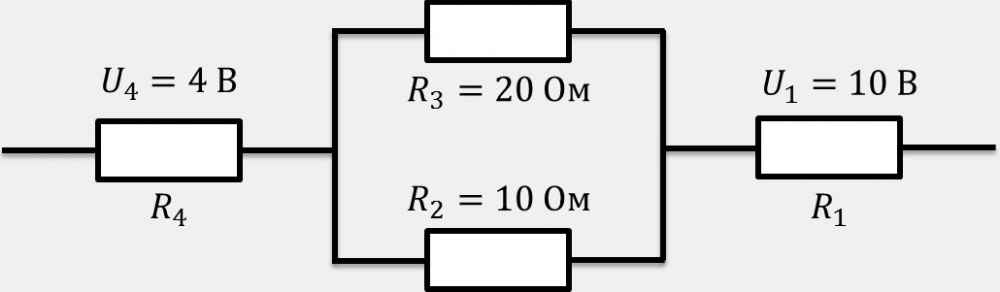

На рисунке указан участок цепи. Исходя из данных на рисунке, найдите силу тока (в А) в резисторе R₄. Известно, что напряжение во всей цепи равно 20 В и что никаких других элементов, кроме источника тока в цепи нет.
