Электрические цепи

Чернойван Геннадий Васильевич

22.04.2020. Тест. Физика, 10 класс

Внимание! Все тесты в этом разделе разработаны пользователями сайта для собственного использования. Администрация сайта не проверяет возможные ошибки, которые могут встретиться в тестах.

Проверяем знания учащихся 10 класса по теме "Последовательное и параллельное соединение проводников"

Система оценки: 5 балльная

Список вопросов теста

Вопрос 1

График зависимости силы тока от какой величины показан на рисунке?

Варианты ответов

от длины проводника
от удельного сопротивления
от напряжения
от сопротивления

Вопрос 2

При параллельном подключении верны следующие утверждения:

Варианты ответов

Общее сопротивление меньше суммы сопротивление отдельных участков
Напряжение на всех участках цепи одинаково
Сила тока на всех участках цепи одинакова
Напряжение на источнике равно сумме напряжений на всех элементах цепи
Сила тока в несущем проводе равна сумме токов во всех ответвлениях

Вопрос 3

При последовательном подключении верны следующие утверждения:

Варианты ответов

Сопротивление везде одинаково
Напряжение на всех участках цепи одинаково
Сила тока во всех участках цепи одинакова
Напряжение на источнике равно сумме напряжений на всех элементах цепи
Сила тока в несущем проводе равна сумме токов во всех ответвлениях

Вопрос 4

Два резистора 5 Ом и 2 Ом подключены последовательно к источнику тока.
Найдите напряжение на источнике (в В), если через один из резисторов проходит ток 4 А.
Писать только число

Вопрос 5

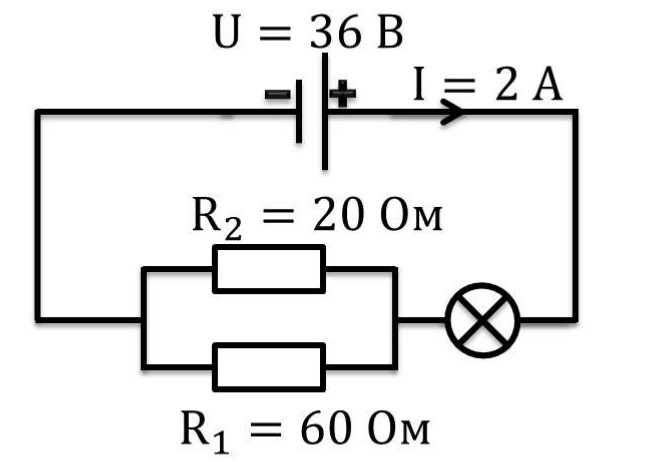

Найдите сопротивление лампочки (в Ом), используя данные на схеме электрической цепи

Вопрос 6

Используя схему, указанную на рисунке, найдите силу тока в цепи (в А),
если напряжение на втором резисторе равно 4 В

Вопрос 7

К источнику тока, напряжение на полюсах которого равно 40 В, параллельно
подключены 5 резисторов, сопротивление каждого из которых равно 100 Ом.
Чему равна сила тока (в А), проходящего через каждый из резисторов?

Вопрос 8

К источнику тока, напряжение на полюсах которого равно 40 В, параллельно
подключены 5 резисторов, сопротивление каждого из которых равно 100 Ом.
Чему равна сила тока в неразветвленной части цепи

Вопрос 9

На рисунке указан участок цепи. Исходя из данных на рисунке,
найдите силу тока (в А) в резисторе R₄ . Известно, что напряжение во
всей цепи равно 20 В и что никаких других элементов, кроме источника тока в цепи нет.

Вопрос 10

Определите общее сопротивление цепи

Варианты ответов

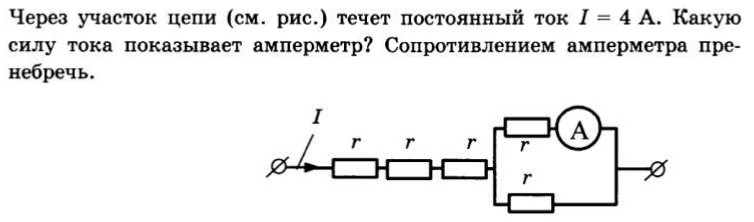

Вопрос 11

Ответ дать в амперах, записать только число

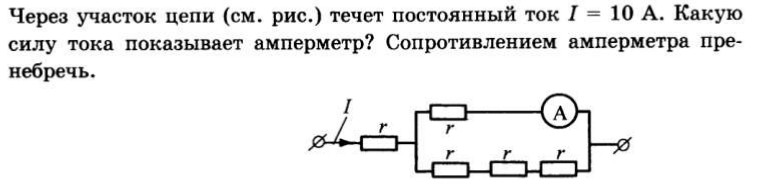

Вопрос 12

Ответ дать в амперах, записать только число

Вопрос 13

Участок цепи состоит из трех последовательно соединенных резисторов,
сопротивления которых равны 10 Ом, 20 Ом и 30 Ом. Каким должно быть
сопротивление четвертого резистора. добавленного в этот участок последовательно к первым трем, чтобы суммарное сопротивление участка
увеличилось 2 раза?
Ответ дать в омах
