ДЗ 22 Вахи

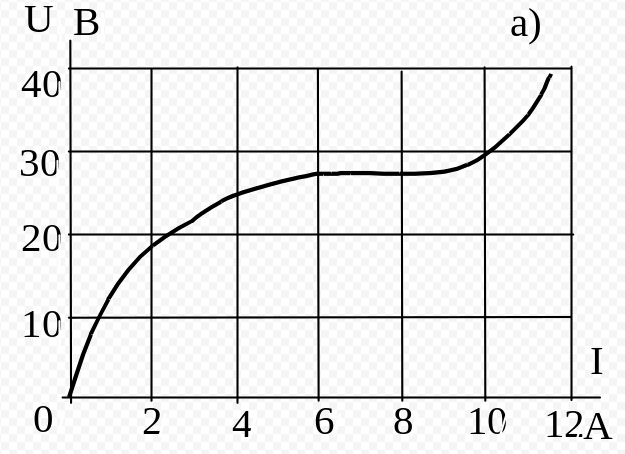

Вольтамперная характеристика некоторого нелинейного элемента показана на рисунке. Определите дифференциальное сопротивление этого элемента при силе тока равной 7 Ампер. Ответ выразите в Омах и округлите до целого числа.

Используя условие предыдущей задачи, а также тот факт, что на участке от от 0 до 6 Ампер зависимость напряжения от силы тока можно представить в виде такого уравнения \(U=−1.23I^2+11.05I+1.13\) определите значение диффернциального сопротивления на участке с силой тока равной 1 А. Ответ выразите в Омах и округлите до десятых.

Из  идеального диода и четырех резисторов собрана электрическая цепь, схема которой показана на рисунке. Известно, что сила тока протекающая через диод равна 1,25 миллиАмпера. Определите напряжение на всей цепи, если известно, что сопротивление каждого резистора составляет 10 кОм. Ответ дать в Вольтах.

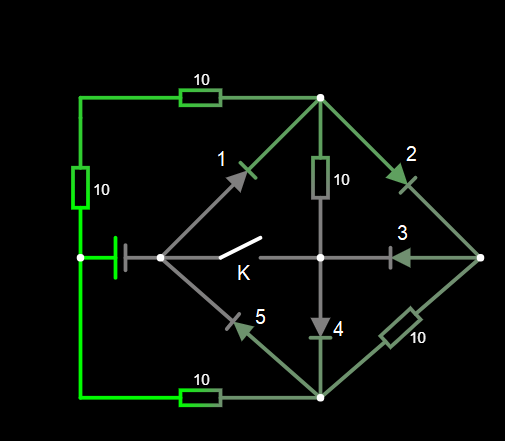

Схема состоящая из источника напряжения, резисторов и идеальных диодов показана на рисунке. В схеме также имеется ключ, который первоначально разомкнут. Цифры рядом с диодами обозначают их номера. Определите через какие диоды будет течь ток, если ключ К замкунть. В ответ запишите их номера без пробела, начиная с наименьшего по номеру в порядке возрастания в формате 12345.

ВАХ электрической лампы представлена на рисунке. Определите мощность, выделяемую на лампе при напряжении 6В. Ответ дать в Ваттах и округлить до десятых.
