Вопрос 1
Как называются детали, изготовленные из листового материала и имеющие толщину до 7 мм?
Варианты ответов
- Плоские детали
- Объёмные детали
- Тонкие детали
- Никак не называются
Вопрос 2
Укажите типы "плоских" деталей по признаку симметричности.
Варианты ответов
- Симметричные относительно одной плоскости симметрии
- Симметричные относительно двух плоскостей симметрии
- Симметричные относительно трёх плоскостей симметрии
- Несимметричные
Вопрос 3
Составьте верные утверждения.
1.
несимметрично
2.
вид
3.
одну ось симметрии
4.
две оси симметрии
5.
главный вид
Варианты ответов
- Если «плоская» деталь симметрична относительно одной плоскости симметрии, то изображение её главного вида имеет
- Если «плоская» деталь симметрична относительно двух плоскостей симметрии, то изображение её главного вида имеет
- Если «плоская» деталь несимметрична, то изображение её главного вида также
- Изображение видимой части предмета, дающее наиболее полное представление о геометрической форме и конструкции детали.
Вопрос 4

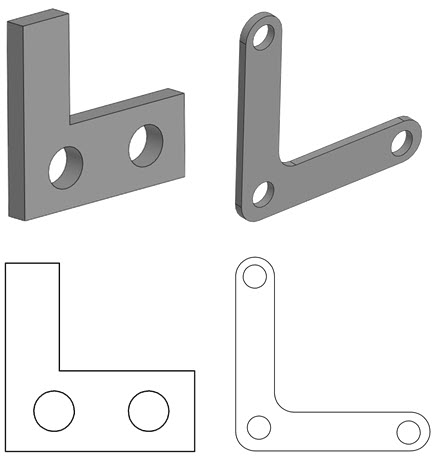

На рисунке представлен чертёж некоторой детали. Установите, из каких геометрических элементов она состоит.
Варианты ответов
- прямоугольный параллелепипед
- 4 сквозных цилиндрических отверстия
- сквозное отверстие, имеющее форму прямоугольного параллелепипеда
- сквозное отверстие, имеющее форму треугольной призмы
- 4 сквозные отверстия конической формы
Вопрос 5
Соотнесите вид симметрии с её названием.
1.
Зеркальная
2.
Центральная
3.
Осевая
4.
Плоскостная
Варианты ответов
- Симметрия относительно плоскости
- Симметрия относительно прямой
- Симметрия относительно точки
Вопрос 6
Закончите предложение.
Характерной особенностью построения чертежей «плоских» деталей является то, что...
Варианты ответов
- на чертеже для них всегда достаточно только одного - главного вида.
- на чертеже для них всегда достаточно только одного вида - вида сверху.
- на чертеже для них всегда достаточно двух видов - главного вида и вида сверху.
- на чертеже для них всегда достаточно трёх видов - главного вида, вида сверху и вида слева.
Вопрос 7
Укажите преимущества вспомогательных линий.
Варианты ответов
- они легко удаляются из чертежа.
- они выводятся на бумагу при печати чертежей и документов.
- отрисовку цвета линии можно настроить
- их можно перенести на другой слой и затем выключить
Вопрос 8
Восстановите последовательность построения чертежа симметричной детали.
Варианты ответов
- Анализ геометрической формы и симметричности детали.
- Анализ графического состава детали.
- Создание чертежа.
- Удаление вспомогательных прямых.
- Нанесение размеров.
- Завершение выполнения чертежа. Заполнение основной надписи.
Вопрос 9
Подпишите рисунки.
1.
Параллельная прямая
2.
Вспомогательная прямая (прямая через 2 точки)
3.
Биссектриса
4.
Вертикальная прямая
5.
Перпендикулярная прямая
Варианты ответов
- 1
- 2
- 3
- 4
- 5
Вопрос 10
Закончите предложение.
Вспомогательная геометрия системы «Компас» предполагает использование линий, которые являются...
Варианты ответов
- только линиями построения.
- линиями детали.
- только линиями детали.
- среди ответов нет правильного.
