Презентация к уроку столярного дела по теме "Виды рубанков. Назначение и особенности." (5-9 классы)

КОУ «Шербакульская адаптивная школа-интернат»

Виды рубанков. Назначение и особенности.

Подготовил: Сазонов Сергей Михайлович,

учитель труда (технология)

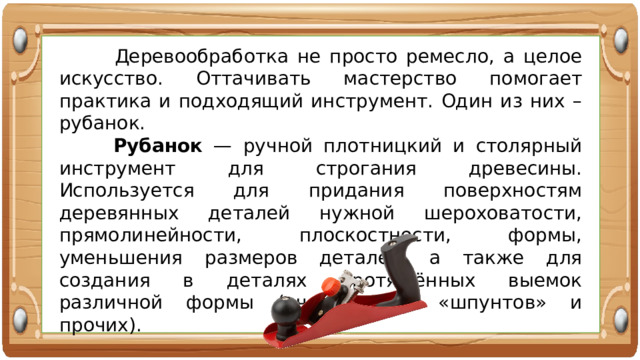

Деревообработка не просто ремесло, а целое искусство. Оттачивать мастерство помогает практика и подходящий инструмент. Один из них – рубанок.

Рубанок — ручной плотницкий и столярный инструмент для строгания древесины. Используется для придания поверхностям деревянных деталей нужной шероховатости, прямолинейности, плоскостности, формы, уменьшения размеров деталей, а также для создания в деталях протяжённых выемок различной формы («четвертей», «шпунтов» и прочих).

Основные части рубанка

Рубанок в основном состоит из: колодки, подошвы, рожка, ножа, клина, летка, упора, носка и пятки.

рожок

нож

леток

клин

упор

носок

пятка

подошва

колодка

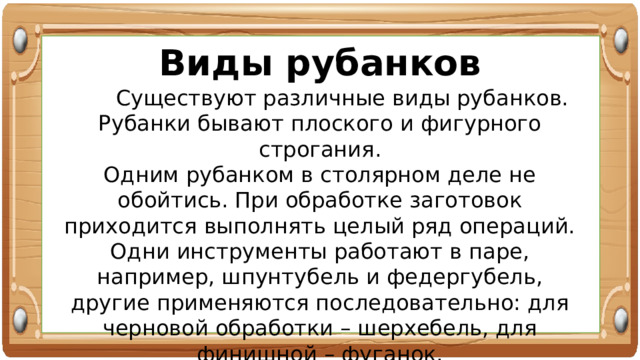

Виды рубанков

Существуют различные виды рубанков. Рубанки бывают плоского и фигурного строгания.

Одним рубанком в столярном деле не обойтись. При обработке заготовок приходится выполнять целый ряд операций. Одни инструменты работают в паре, например, шпунтубель и федергубель, другие применяются последовательно: для черновой обработки – шерхебель, для финишной – фуганок.

Одинарный рубанок

Назначение. Выравнивание поверхности после первичной обработки.

Особенности. Имеет прямое лезвие с небольшим закруглением по кромке. Поэтому применяется для строгания древесины после черновой обработки шерхебелем. При прохождении по заготовке нож не оставляет задиров и прочих дефектов.

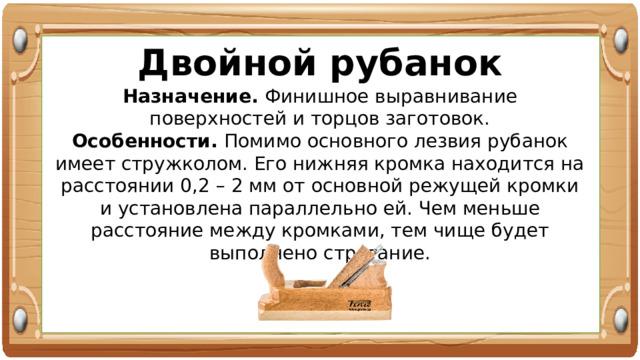

Двойной рубанок

Назначение. Финишное выравнивание поверхностей и торцов заготовок.

Особенности. Помимо основного лезвия рубанок имеет стружколом. Его нижняя кромка находится на расстоянии 0,2 – 2 мм от основной режущей кромки и установлена параллельно ей. Чем меньше расстояние между кромками, тем чище будет выполнено строгание.

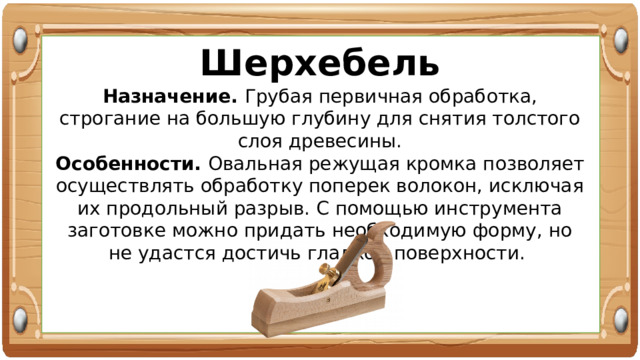

Шерхебель

Назначение. Грубая первичная обработка, строгание на большую глубину для снятия толстого слоя древесины.

Особенности. Овальная режущая кромка позволяет осуществлять обработку поперек волокон, исключая их продольный разрыв. С помощью инструмента заготовке можно придать необходимую форму, но не удастся достичь гладкой поверхности.

Шлифтик

Назначение . Особо чистое строгание, финишная обработка поверхности.

Особенности. Имеется двойной нож со стружколомом на кромке, который установлен под углом в 50° относительно подошвы рубанка. За счет этого удается застругивать задиры, неровности, сглаживать торцы и получать идеально ровную поверхность.

Фуганок

Назначение. Выравнивание плоскостей и кромок.

Особенности. Нож имеет стружколом, что обеспечивает наиболее эффективную чистовую обработку древесины. Колодка в 2 раза длиннее, чем у обычного рубанка. Это позволяет обрабатывать большие поверхности. При первых движениях стружка снимается кусками, затем образуется непрерывная – это свидетельствует о выравнивании заготовки.

Цинубель

Назначение. Придание древесине рифленой поверхности для улучшенного сцепления заготовок при склеивании. Особенности. У цинубеля одинарный нож с режущей кромкой, имеющей мелкую насечку и зубцы. При прохождении рубанка по заготовке поверхность становится шероховатой, что гарантирует надёжное схватывание деталей клеевым составом.

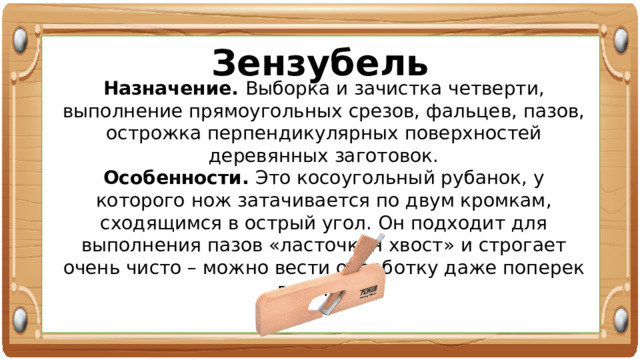

Зензубель

Назначение. Выборка и зачистка четверти, выполнение прямоугольных срезов, фальцев, пазов, острожка перпендикулярных поверхностей деревянных заготовок.

Особенности. Это косоугольный рубанок, у которого нож затачивается по двум кромкам, сходящимся в острый угол. Он подходит для выполнения пазов «ласточкин хвост» и строгает очень чисто – можно вести обработку даже поперек волокон.

Кантенхобель

Назначение. Снятие фаски, обработка кромок с целью выравнивания и доводки размеров. Используется не только с древесными материалами, но также с пластиком и гипсокартоном.

Особенности. У кантенхобеля лезвие имеет трапециевидную форму. В некоторых моделях может быть два лезвия, которые находятся под углом относительно боковой стороны подошвы. Такой инструмент еще называют кромочным рубанком.

Шпунтубель

Назначение. Выборка продольных пазов по кромке деревянных заготовок.

Особенности. Корпус шпунтубеля состоит из двух колодок, которые соединены винтами. Одна из них является направляющей, в другой закреплено лезвие. Как правило, в конструкции предусмотрен регулируемый упор для установки нужного расстояния от кромки заготовки до края паза.

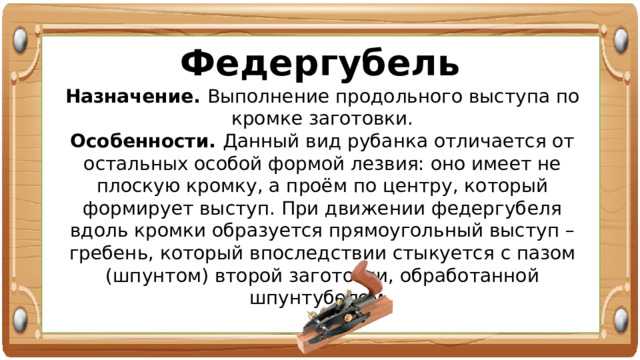

Федергубель

Назначение. Выполнение продольного выступа по кромке заготовки.

Особенности. Данный вид рубанка отличается от остальных особой формой лезвия: оно имеет не плоскую кромку, а проём по центру, который формирует выступ. При движении федергубеля вдоль кромки образуется прямоугольный выступ – гребень, который впоследствии стыкуется с пазом (шпунтом) второй заготовки, обработанной шпунтубелем.

Калёвка

Назначение. Фигурная обработка, придание особой формы профилю заготовки. Часто применяется при изготовлении багетов, деревянных карнизов, дверей.

Особенности. Такой рубанок имеет особый резец с фигурной кромкой. Подошва его многоступенчатая, можно устанавливать различные ножи в зависимости от того, какой профиль необходимо получить.

Фальцгебель

Назначение. Выборка фальца (паза) по краю длинных деталей без предварительной разметки.

Особенности. Инструмент имеет ступенчатую подошву и широкую колодку. За счёт этого удается выполнять пазы одинакового размера без предварительной разметки.

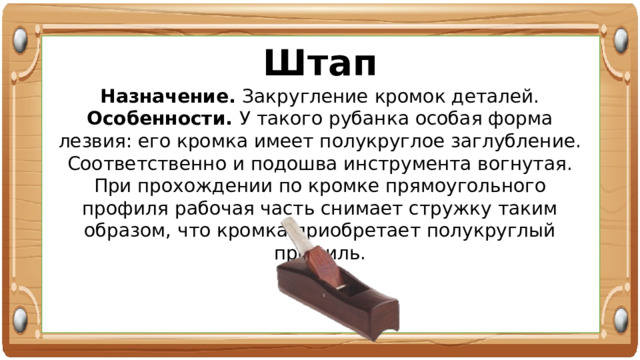

Штап

Назначение. Закругление кромок деталей.

Особенности. У такого рубанка особая форма лезвия: его кромка имеет полукруглое заглубление. Соответственно и подошва инструмента вогнутая. При прохождении по кромке прямоугольного профиля рабочая часть снимает стружку таким образом, что кромка приобретает полукруглый профиль.
