Основные логические операции и таблицы истинности.

Презентация к уроку по теме: Основы логики.Основные логические операции и таблицы истинности.
03.02.2012

Описание разработки

Презентация к уроку по теме: Основы логики. Основные логические операции и таблицы истинности.

Содержит: Определение логики, формы мышления,

Логические операции: дизъюнкция, конъюнкция, инверсия, импликация, эквивалентность.

Основы логики

Содержимое разработки

Основы логики. Учитель информатики  ГБОУ СОШ № 11  Ревков А.Ю.

Основы логики.

Учитель информатики ГБОУ СОШ № 11 Ревков А.Ю.

СОДЕРЖАНИЕ Определение ЛОГИКИ Формы мышления ЛОГИЧЕСКИЕ ОПЕРАЦИИ: Дизъюнкция Конъюнкция Инверсия Импликация Эквивалентность

СОДЕРЖАНИЕ

Определение ЛОГИКИ

Формы мышления

ЛОГИЧЕСКИЕ ОПЕРАЦИИ:

Дизъюнкция

Конъюнкция

Инверсия

Импликация Эквивалентность

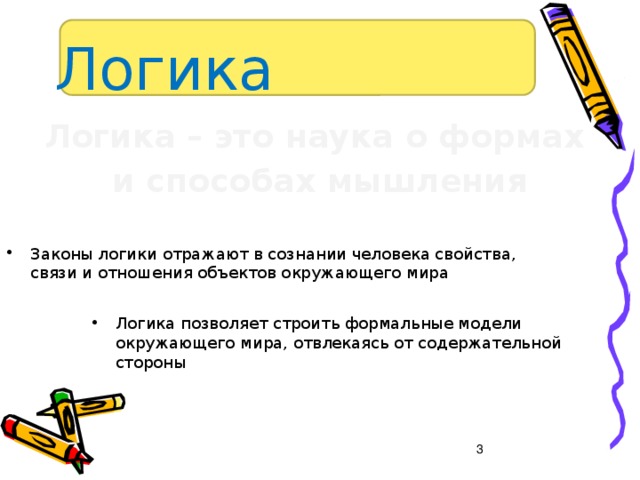

Логика Логика – это наука о формах и способах мышления  Законы логики отражают в сознании человека свойства, связи и отношения объектов окружающего мира Логика позволяет строить формальные модели окружающего мира, отвлекаясь от содержательной стороны

Логика

Логика – это наука о формах

и способах мышления

  • Законы логики отражают в сознании человека свойства, связи и отношения объектов окружающего мира
  • Логика позволяет строить формальные модели окружающего мира, отвлекаясь от содержательной стороны

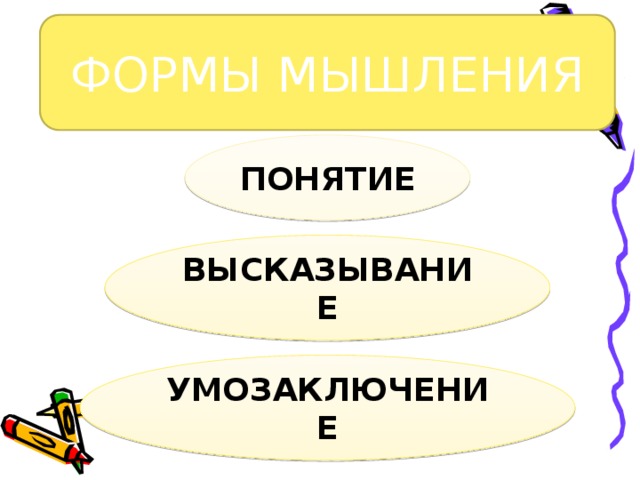

ФОРМЫ МЫШЛЕНИЯ ПОНЯТИЕ ВЫСКАЗЫВАНИЕ УМОЗАКЛЮЧЕНИЕ

ФОРМЫ МЫШЛЕНИЯ

ПОНЯТИЕ

ВЫСКАЗЫВАНИЕ

УМОЗАКЛЮЧЕНИЕ

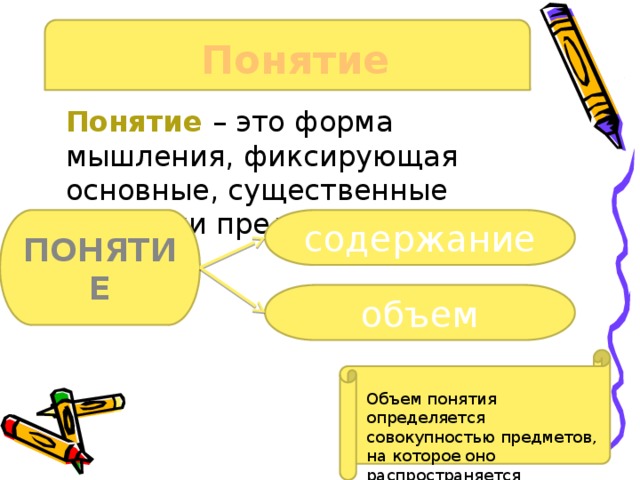

Понятие Понятие – это форма мышления, фиксирующая основные, существенные признаки предмета содержание ПОНЯТИЕ объем Объем понятия определяется совокупностью предметов, на которое оно распространяется

Понятие

  • Понятие – это форма мышления, фиксирующая основные, существенные признаки предмета

содержание

ПОНЯТИЕ

объем

Объем понятия определяется совокупностью предметов, на которое оно распространяется

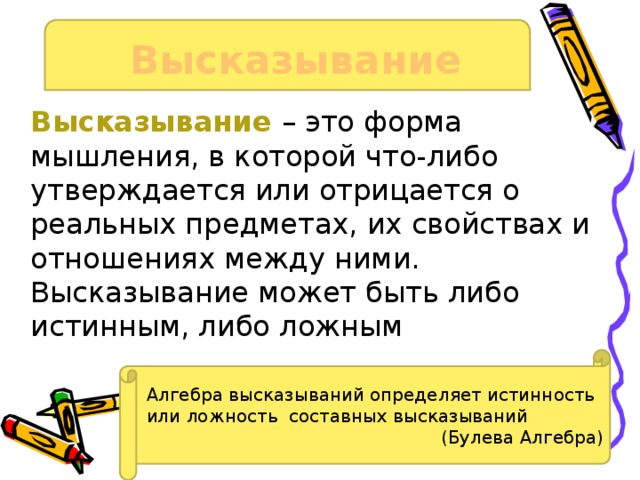

Высказывание Высказывание – это форма мышления, в которой что-либо утверждается или отрицается о реальных предметах, их свойствах и отношениях между ними. Высказывание может быть либо истинным, либо ложным Алгебра высказываний определяет истинность или ложность составных высказываний (Булева Алгебра)

Высказывание

  • Высказывание – это форма мышления, в которой что-либо утверждается или отрицается о реальных предметах, их свойствах и отношениях между ними. Высказывание может быть либо истинным, либо ложным

Алгебра высказываний определяет истинность или ложность составных высказываний

(Булева Алгебра)

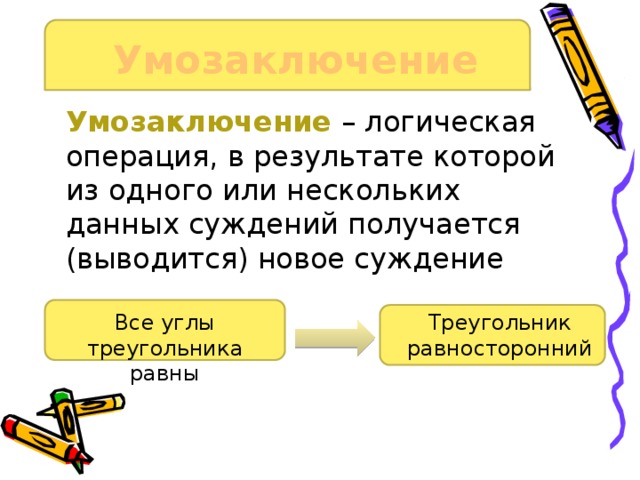

Умозаключение Умозаключение  – логическая операция, в результате которой из одного или нескольких данных суждений получается (выводится) новое суждение Все углы треугольника равны Треугольник равносторонний

Умозаключение

  • Умозаключение – логическая операция, в результате которой из одного или нескольких данных суждений получается (выводится) новое суждение

Все углы треугольника равны

Треугольник равносторонний

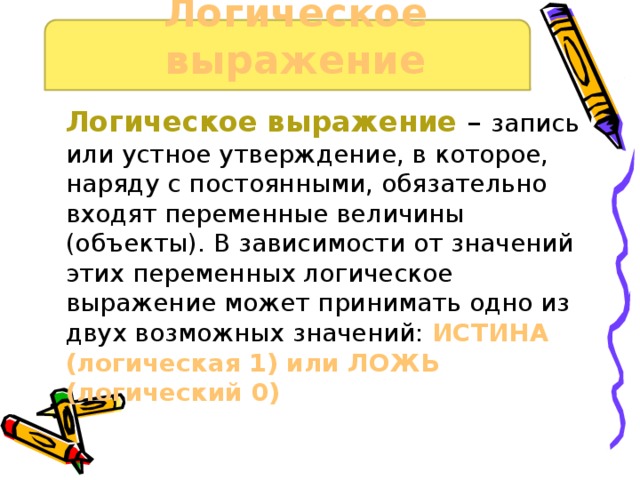

Логическое выражение Логическое выражение – запись или устное утверждение, в которое, наряду с постоянными, обязательно входят переменные величины (объекты). В зависимости от значений этих переменных логическое выражение может принимать одно из двух возможных значений: ИСТИНА (логическая 1) или ЛОЖЬ (логический 0)

Логическое выражение

  • Логическое выражение – запись или устное утверждение, в которое, наряду с постоянными, обязательно входят переменные величины (объекты). В зависимости от значений этих переменных логическое выражение может принимать одно из двух возможных значений: ИСТИНА (логическая 1) или ЛОЖЬ (логический 0)
Сложное логическое выражение Сложное логическое выражение – логическое выражение, составленное из одного или нескольких простых (или сложных) логических выражений, связанных с помощью логических операций.

Сложное логическое выражение

  • Сложное логическое выражение – логическое выражение, составленное из одного или нескольких простых (или сложных) логических выражений, связанных с помощью логических операций.
Логические операции и таблицы истинности   5

Логические операции и таблицы истинности

5

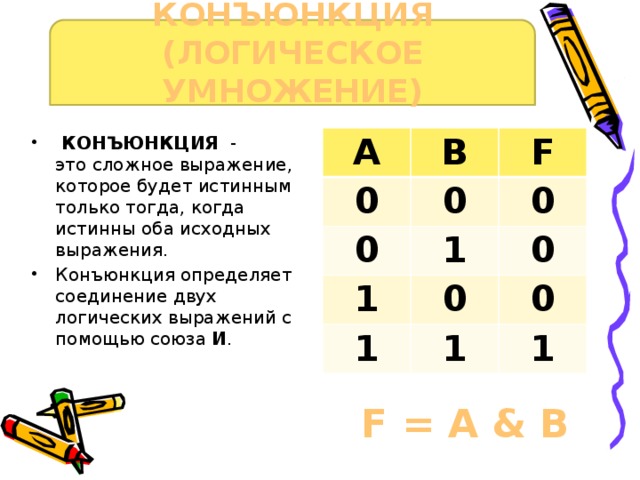

КОНЪЮНКЦИЯ (ЛОГИЧЕСКОЕ УМНОЖЕНИЕ)   КОНЪЮНКЦИЯ  - это сложное выражение, которое будет истинным только тогда, когда истинны оба исходных выражения. Конъюнкция определяет соединение двух логических выражений с помощью союза И . A B 0 0 0 F 1 0 1 0 0 1 1 0 1 F = A & B

КОНЪЮНКЦИЯ (ЛОГИЧЕСКОЕ УМНОЖЕНИЕ)

  •   КОНЪЮНКЦИЯ  - это сложное выражение, которое будет истинным только тогда, когда истинны оба исходных выражения.
  • Конъюнкция определяет соединение двух логических выражений с помощью союза И .

A

B

0

0

0

F

1

0

1

0

0

1

1

0

1

F = A & B

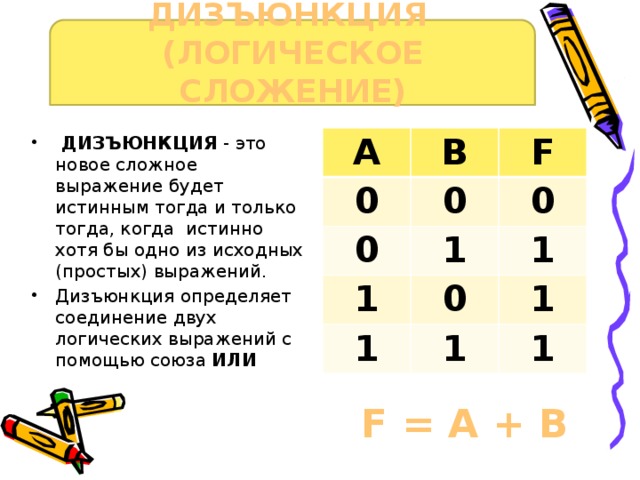

ДИЗЪЮНКЦИЯ (ЛОГИЧЕСКОЕ СЛОЖЕНИЕ)   ДИЗЪЮНКЦИЯ - это новое сложное выражение будет истинным тогда и только тогда, когда  истинно хотя бы одно из исходных (простых) выражений. Дизъюнкция определяет соединение двух логических выражений с помощью союза ИЛИ A B 0 0 0 F 1 0 1 1 0 1 1 1 1 F = A + B

ДИЗЪЮНКЦИЯ (ЛОГИЧЕСКОЕ СЛОЖЕНИЕ)

  •   ДИЗЪЮНКЦИЯ - это новое сложное выражение будет истинным тогда и только тогда, когда  истинно хотя бы одно из исходных (простых) выражений.
  • Дизъюнкция определяет соединение двух логических выражений с помощью союза ИЛИ

A

B

0

0

0

F

1

0

1

1

0

1

1

1

1

F = A + B

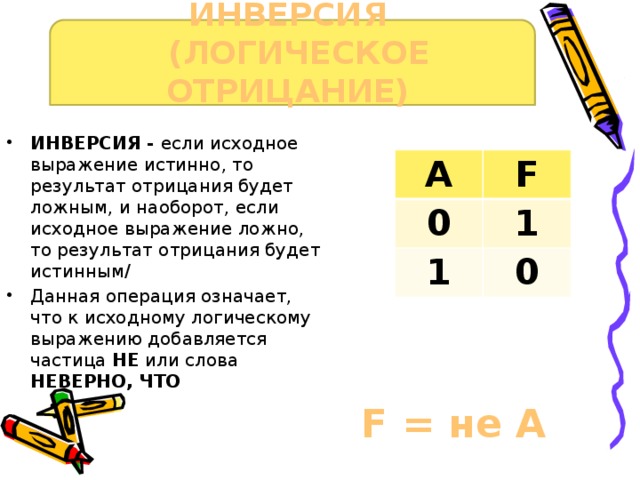

ИНВЕРСИЯ  (ЛОГИЧЕСКОЕ ОТРИЦАНИЕ) ИНВЕРСИЯ - если исходное выражение истинно, то результат отрицания будет ложным, и наоборот, если исходное выражение ложно, то результат отрицания будет истинным/ Данная операция означает, что к исходному логическому выражению добавляется частица НЕ или слова НЕВЕРНО, ЧТО A F 0 1 1 0 F = не А

ИНВЕРСИЯ (ЛОГИЧЕСКОЕ ОТРИЦАНИЕ)

  • ИНВЕРСИЯ - если исходное выражение истинно, то результат отрицания будет ложным, и наоборот, если исходное выражение ложно, то результат отрицания будет истинным/
  • Данная операция означает, что к исходному логическому выражению добавляется частица НЕ или слова НЕВЕРНО, ЧТО

A

F

0

1

1

0

F = не А

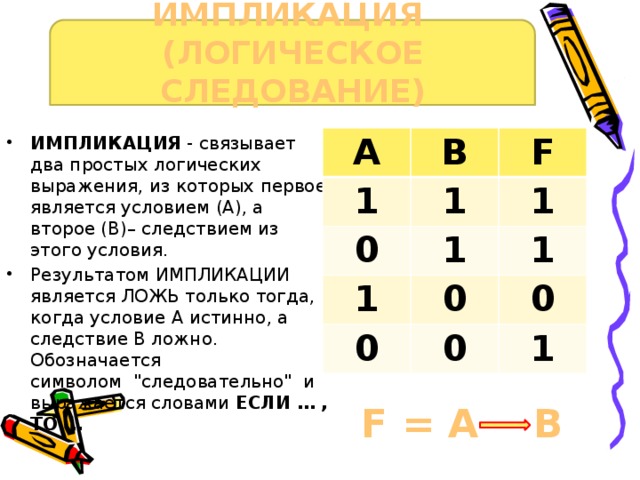

ИМПЛИКАЦИЯ (ЛОГИЧЕСКОЕ СЛЕДОВАНИЕ) ИМПЛИКАЦИЯ - связывает два простых логических выражения, из которых первое является условием (А), а второе (В)– следствием из этого условия. Результатом ИМПЛИКАЦИИ является ЛОЖЬ только тогда, когда условие А истинно, а следствие В ложно. Обозначается символом

ИМПЛИКАЦИЯ (ЛОГИЧЕСКОЕ СЛЕДОВАНИЕ)

  • ИМПЛИКАЦИЯ - связывает два простых логических выражения, из которых первое является условием (А), а второе (В)– следствием из этого условия.
  • Результатом ИМПЛИКАЦИИ является ЛОЖЬ только тогда, когда условие А истинно, а следствие В ложно. Обозначается символом  "следовательно"  и  выражается словами ЕСЛИ … , ТО …

A

B

1

0

1

F

1

1

1

1

0

0

0

0

1

F = A B

ЭКВИВАЛЕНТНОСТЬ (ЛОГИЧЕСКАЯ РАВНОЗНАЧНОСТЬ)   ЭКВИВАЛЕНТНОСТЬ - определяет результат сравнения двух простых логических выражений А и В. Результатом ЭКВИВАЛЕНТНОСТИ является новое логическое выражение, которое будет истинным тогда и только тогда, когда оба исходных выражения одновременно истинны или ложны. Обозначается символом

ЭКВИВАЛЕНТНОСТЬ (ЛОГИЧЕСКАЯ РАВНОЗНАЧНОСТЬ)

  •   ЭКВИВАЛЕНТНОСТЬ - определяет результат сравнения двух простых логических выражений А и В. Результатом ЭКВИВАЛЕНТНОСТИ является новое логическое выражение, которое будет истинным тогда и только тогда, когда оба исходных выражения одновременно истинны или ложны. Обозначается символом "эквивалентности"

A

B

0

0

0

F

1

1

1

0

0

1

1

0

1

F = A B

Порядок выполнения логических операций в сложном логическом выражении:  1. инверсия 2. конъюнкция 3. дизъюнкция 4. импликация 5. Эквивалентность   Для изменения указанного порядка  выполнения операций используются скобки.

Порядок выполнения логических операций в сложном логическом выражении:

1. инверсия

2. конъюнкция

3. дизъюнкция

4. импликация

5. Эквивалентность

  Для изменения указанного порядка выполнения операций используются скобки.
