Основные устройства персонального компьютера.

Ястребова Алина Владимировна

ГБОУ СОШ №332 г.Санкт-Петербурга

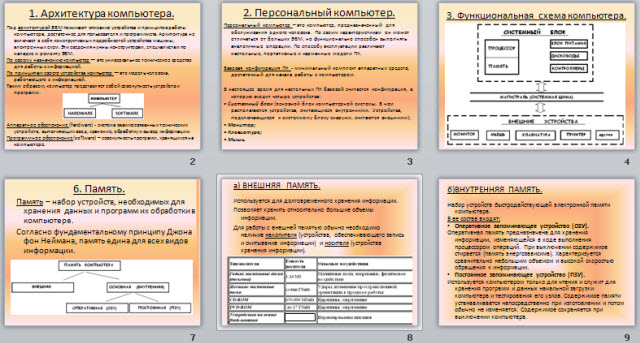

1. Архитектура компьютера.

Под архитектурой ЭВМ понимают описание устройства и принципов работы компьютера, достаточное для пользователя и программиста. Архитектура не включает в себя конструктивных подробностей устройства машины, электронных схем. Эти сведения нужны конструкторам, специалистам по наладке и ремонту ЭВМ.

По своему назначению компьютер — это универсальное техническое средство для работы с информацией.

По принципам своего устройства компьютер — это модель человека, работающего с информацией.

Таким образом, компьютер представляет собой совокупность устройств и программ.

Аппаратное обеспечение (hardware) - система взаимосвязанных технических устройств, выполняющих ввод, хранение, обработку и вывод информации.

Программное обеспечение (software) – совокупность программ, хранящихся на компьютере.

2. Персональный компьютер.

Персональный компьютер – это компьютер, предназначенный для обслуживания одного человека. По своим характеристикам он может отличаться от больших ЭВМ, но функционально способен выполнять аналогичные операции. По способу эксплуатации различают настольные, портативные и карманные модели ПК.

Базовая конфигурация ПК - минимальный комплект аппаратных средств, достаточный для начала работы с компьютером.

В настоящее время для настольных ПК базовой считается конфигурация, в которую входит четыре устройства:

• Системный блок (основной блок компьютерной системы. В нем располагаются устройства, считающиеся внутренними. Устройства, подключающиеся к системному блоку снаружи, считаются внешними);

• Монитор;

• Клавиатура;

• Мышь.

3. Функциональная схема компьютера.

4. Магистрально-модульный принцип построения компьютера.

Магистраль (системная шина) – это набор электронных линий, связывающих процессор, память и периферийные устройства по адресации памяти, передачи данных и служебных сигналов.

Она состоит из:

• Шины данных (передача необходимой информации),
• Шины адреса (дает адрес ячейки памяти или устройства, с которым происходит обмен информацией),
• Шины управления (регулирует процесс обмена информацией).

5. Процессор.

Процессор является центральным устройством компьютера и отвечает за обработку всех видов информации, а также обеспечивает согласованные действия всех узлов, входящих в состав компьютера.

Составные части процессора:

• АЛУ (арифметико-логическое устройство),
• УУ (устройство управления).

Внутри процессора имеются специальные ячейки - регистры - для временного хранения обрабатываемых данных и служебной информации.

6. Память.

Память – набор устройств, необходимых для хранения данных и программ их обработки в компьютере.

Согласно фундаментальному принципу Джона фон Неймана, память едина для всех видов информации.

а) ВНЕШНЯЯ ПАМЯТЬ.

Используется для долговременного хранения информации.

Позволяет хранить относительно большие объемы информации.

Для работы с внешней памятью обычно необходимо наличие накопителя (устройства, обеспечивающего запись и считывание информации) и носителя (устройства хранения информации).

б)ВНУТРЕННЯЯ ПАМЯТЬ.

Набор устройств быстродействующей электронной памяти компьютера.

В ее состав входят:

• Оперативное запоминающее устройство (ОЗУ).

Оперативная память предназначена для хранения информации, изменяющейся в ходе выполнения процессором операций. При выключении содержимое стирается (память энергозависима). Характеризуется сравнительно небольшим объемом и высокой скоростью обращения к информации.

• Постоянное запоминающее устройство (ПЗУ).

Используется компьютером только для чтения и служит для хранения программ и данных начальной загрузки компьютера и тестирования его узлов. Содержимое памяти устанавливается непосредственно при изготовлении и потом обычно не изменяется. Содержимое сохраняется при выключении компьютера.

7. Внутренние устройства системного блока.

Материнская плата –содержит магистрали, связывающие процессор с оперативной памятью (шины). К шинам материнской платы подключаются также все прочие внутренние устройства компьютера. Управляет работой материнской платы микропроцессорный набор микросхем – чипсет.

Процессор - реализуется на большой интегральной схеме (БИС).

Основная характеристика процессора – тактовая частота (измеряется в мегагерцах (МГц) и гигагерцах (ГГц)). Чем выше тактовая частота, тем выше производительность компьютера. Другие важные характеристики – тип ядра и технология производства, частота системной шины .

Оперативная память (ОЗУ).

Жесткий диск –пакет (набор) дисков с магнитным покрытием, вращающихся на общей оси. Основным параметром является емкость, измеряемая в гигабайтах.

Видеоадаптер, Звуковой адаптер.

Сетевая карта (или карта связи по локальной сети) служит для связи компьютеров в пределах одного предприятия, отдела или помещения. При наличии специальных дополнительных устройств можно организовать связь компьютеров и на большие расстояния. Основным параметром сетевой карты является скорость передачи информации.

Дисковод, CD-ROM, DVD-ROM. Для записи и чтения данных, размещенных на гибких дисках (дискетах или магнитных дисках), – дисковод.

Для чтения компакт-дисков служат дисководы CD-ROM и DVD-ROM. Основной параметр дисковода CD-ROM— скорость чтения. Она измеряется в кратных единицах.

Коммуникационные порты - д ля связи с другими устройствами, например принтером, сканером, клавиатурой, мышью и т. п., компьютер оснащается так называемыми портами. Порт - устройство, имеющее свои микросхемы, управляемое программно и заканчивающееся разъемом. Примеры портов: COM, LTP, USB, PS/2.

Блок питания.

Контроллеры.

Кулер и др.

8. Периферийные устройства.

В составе компьютера имеются специальные устройства (обычно – для ввода или вывода информации), которые называют внешними или периферийными .

Например:

• Клавиатура (для ввода числовой или текстовой информации),
• Монитор – жидкокристаллический или на электронно-лучевой трубке (вывод текстовой, числовой, графической и видео - информации),
• Манипулятор «мышь» - оптическая или оптико-механическая (ввод информации и работа с графическим интерфейсом программ),
• Принтер – матричный, струйный или лазерный (вывод информации),
• Сканер – обычно планшетный (ввод информации),
• Микрофон, WEB-камера,
• Колонки, Наушники,
• Модем (устройство ввода и вывода информации) и другие.
